Spelsberg Sd 7-L Abzweigdose IP55 2,5 mm², 0,80 €

Spelsberg Sd 7-L Abzweigdose IP55 grau

Die Spelsberg Sd 7-L Abzweigdose mit der Artikelnummer 33290701 ist für Standardinstallationen im Innenbereich ausgelegt. Mit ihren kompakten Abmessungen von 75 x 75 x 37 mm eignet sich die graue Abzweigdose für das Abzweigen und Verbinden elektrischer Leitungen bei Wand- und Deckenmontagen. Die Schutzart IP55 bietet Schutz gegen Staub in schädigender Menge und Strahlwasser. Der maximal zulässige Leiterquerschnitt beträgt 2,5 mm², die Bemessungsisolationsspannung liegt bei 400 V AC.

Für die Kabel- und Leitungseinführung verfügt die Spelsberg Abzweigdose IP55 über insgesamt 10 selbstdichtende Einführungsmembranen. Davon befinden sich sieben Einführungen seitlich und drei auf der Rückseite. Der Dichtbereich von 8,2 bis 12,5 mm ermöglicht die Aufnahme geeigneter Kabel- und Leitungsdurchmesser. Außenliegende Befestigungsstellen unterstützen eine einfache Wand- oder Deckenmontage, ohne den nutzbaren Innenraum unnötig einzuschränken.

Das Unterteil der Sd 7-L Abzweigdose besteht aus Polyethylen, das Oberteil aus Polypropylen. Das halogenfreie Gehäuse erreicht die Schlagfestigkeit IK07 und entspricht der Schutzklasse II. Die Dose ist für Umgebungstemperaturen von -25 °C bis +40 °C ausgelegt und wird ohne Klemmen geliefert. Dadurch lässt sie sich passend zur jeweiligen Elektroinstallation mit geeigneten Verbindungsklemmen bestücken.

Spelsberg Sd 7-L Abzweigdose: kompakte Installationsdose mit 75 x 75 x 37 mm

Abzweigdose IP55: für Standardinstallationen im Innenbereich ausgelegt

10 Leitungseinführungen: 7 seitliche und 3 rückseitige selbstdichtende Membraneinführungen

Dichtbereich 8,2 bis 12,5 mm: für geeignete Kabel- und Leitungsdurchmesser

Leiterquerschnitt bis 2,5 mm²: Bemessungsisolationsspannung 400 V AC

Wand- und Deckenmontage: außenliegende Befestigungsstellen für eine einfache Installation

Schlagfestigkeit IK07: halogenfreies Gehäuse aus Polyethylen und Polypropylen

Schutzklasse II: für elektrische Standardinstallationen im Innenbereich

Graue Abzweigdose ohne Klemmen: individuell mit passenden Verbindungsklemmen bestückbar

Zubehör

Spelsberg

Spelsberg 30040701 Verschlussstopfen VST RR

schnell lieferbar
Lieferzeit : 3-7 Tage

UVP: 0,24 €

0,14 € * / Stk

140,00€ / 1000 Stk

Spelsberg

Spelsberg 89600901 Befestigungsset KTB 1

lieferbar
Lieferzeit : 1-2 Wochen

UVP: 12,14 €

7,12 € *

Spelsberg

Spelsberg 89601901 Kabeltrassenbefestigung lichtgrau KTB 2

lieferbar
Lieferzeit : 1-2 Wochen

UVP: 0,44 €

0,26 € *

Spelsberg

Spelsberg 89602901 Kabeltrassenbefestigung lichtgrau KTB 1-100

schnell lieferbar
Lieferzeit : 3-7 Tage

UVP: 0,83 €

0,49 € *

Hersteller-Farbe:	Grau
Schutzart:	IP55
Montageart:	Wand-/Deckenmontage
Produktgruppe:	Dose, Gehäuse für Montage auf der Wand/Decke
Farbe:

Montageart	Wand-/Deckenmontage
Farbe	grau
Breite	75 mm
Ausführung	Verbindungskasten
Halogenfrei	ja
Tiefe	37 mm
Form	quadratisch
Oberflächenschutz	unbehandelt
Bestückung	ohne
Bemessungsisolationsspannung Ui	400 V
Länge	75 mm
Plombierbar	nein
Funktionserhalt	ohne
Einsatztemperatur	-25 °C
Einsatztemperatur	40 °C
Werkstoff	Kunststoff
Anzahl der Einführungen	7
Explosionsgeprüfte Ausführung	nein
Deckelbefestigung	aufrastend
Max. Leiterquerschnitt	2,5 mm²
Mit Abschirmung	nein
Witterungsbeständig	ja
Schutzart (IP)	IP55
Einführung von hinten	ja
Für Ex-Zone Gas	ohne
Anreihbar	nein
Art der Gehäusedurchführung	Vorprägung
Für Ex-Zone Staub	ohne
Ausführung Deckel	Montagedeckel
Vergießbar	ja
Mit Vergussmasse mitgeliefert	nein
Transparenter Deckel	nein
Montage im Erdreich	nein
Montage unter Wasser	nein

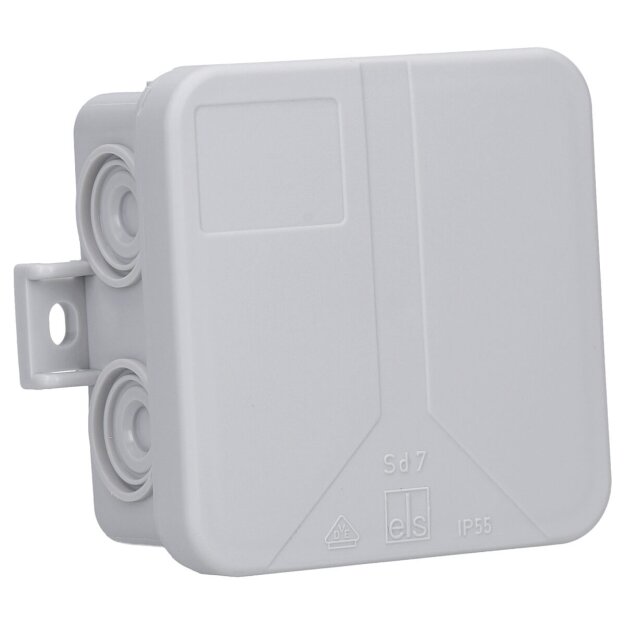

Spelsberg Sd 7-L Abzweigdose Schutzart IP55 max. Leiterquerschnitt 2,5² Schlagfestigkeit IK07 Schutzklasse II Ui 400V AC VDE 33290701
