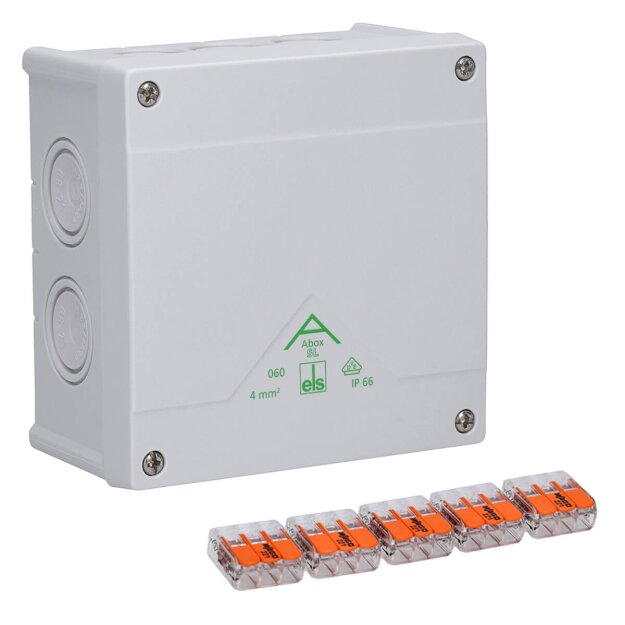

Spelsberg Abox SL-4² Abzweigkasten Schutzart IP66

Spelsberg Abox SL-4² Abzweigkasten Schutzart IP66

Artikelnummer: Abox SL-4² Spelsberg-80444001_4013902661329
Hersteller: Spelsberg
EAN: 4013902661329

UVP: 18,80 €

11,51 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Spelsberg Abox SL-4² Abzweigkasten IP66 mit WAGO Klemmen

Der Spelsberg Abox SL-4² Abzweigkasten mit der Artikelnummer 80444001 ist für Standardinstallationen im Innenbereich und im geschützten Außenbereich ausgelegt. Das graue Gehäuse misst 127 x 127 x 70 mm und bietet ausreichend Installationsraum zum Abzweigen und Verbinden elektrischer Leitungen. Mit der Schutzart IP66 ist der Abzweigkasten staubdicht und gegen starkes Strahlwasser geschützt. Der maximale Leiterquerschnitt beträgt 4 mm², die Bemessungsisolationsspannung liegt bei 450 V AC und 450 V DC.

Für die Kabel- und Leitungseinführung verfügt die Spelsberg Abox SL-4² über insgesamt 10 selbstdichtende, weiche Einführungsmembranen in den Größen M20, M25 und M32. Davon befinden sich 8 Einführungen seitlich und 2 auf der Rückseite. Der Dichtbereich von 4 bis 28 mm ermöglicht die Aufnahme unterschiedlicher Kabel- und Leitungsdurchmesser. Innenliegende Befestigungsstellen unterstützen eine geschützte Wand- oder Deckenmontage.

Der IP66 Abzweigkasten mit WAGO Klemmen ist bereits mit 5 hochliegenden, schraubenlosen 3-Leiter-Klemmen WAGO 221-413 ausgestattet. Pro Pol können drei starre Kupferleiter von 0,2 bis 4 mm² oder drei flexible Kupferleiter von 0,14 bis 4 mm² angeschlossen werden. Der Bemessungsstrom beträgt 32 A. Das Gehäuse besteht aus halogenfreiem und UV-beständigem Polypropylen und erreicht die Schlagfestigkeit IK07. Der zulässige Umgebungstemperaturbereich reicht von -25 °C bis +55 °C.

Spelsberg Abox SL-4² Abzweigkasten: robuste Bauform mit 127 x 127 x 70 mm
Abzweigkasten IP66: staubdicht und gegen starkes Strahlwasser geschützt
5 WAGO 221-413 Klemmen: hochliegende, schraubenlose 3-Leiter-Klemmen bereits integriert
Leiterquerschnitt bis 4 mm²: für starre und flexible Kupferleiter geeignet
Bemessungsstrom 32 A: Bemessungsisolationsspannung 450 V AC/DC
10 Leitungseinführungen: 8 seitliche und 2 rückseitige selbstdichtende Einführungsmembranen
M20-, M25- und M32-Einführungen: Dichtbereich von 4 bis 28 mm für unterschiedliche Leitungsdurchmesser
Für geschützte Außenbereiche: UV-beständiges Gehäuse für Innen- und geschützte Außeninstallationen
Halogenfreies Polypropylen: robustes Gehäuse mit flexiblen TPE-Einführungselementen
Schlagfestigkeit IK07: widerstandsfähiger Abzweigkasten für Wand- und Deckenmontage

Weitere Informationen

Hersteller-Farbe:	Grau
Serie:	Abox
Schutzart:	IP66
Montageart:	Wand-/Deckenmontage
Polzahl:	5
Produktgruppe:	Dose, Gehäuse für Montage auf der Wand/Decke
Farbe:

Technische Daten und Merkmale zu Spelsberg 80444001 Abzweigkasten Schutzart IP66 max. Leiterquerschnitt 4² Schlagfestigkeit IK07 Schutzklasse II Ui 450V AC Ui 450V DC DLG VDE halogenfrei Abox SL-4²:

Montageart	Wand-/Deckenmontage
Farbe	grau
Breite	127 mm
Ausführung	Verbindungskasten
Halogenfrei	ja
Tiefe	70 mm
Form	quadratisch
Oberflächenschutz	unbehandelt
Bestückung	Steckklemme
Bemessungsisolationsspannung Ui	450 V
Länge	127 mm
Plombierbar	ja
Funktionserhalt	ohne
Einsatztemperatur	-25 °C
Einsatztemperatur	55 °C
Werkstoff	Kunststoff
Anzahl der Einführungen	10
Explosionsgeprüfte Ausführung	nein
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	4 mm²
Mit Abschirmung	nein
Witterungsbeständig	ja
Schutzart (IP)	IP66
Einführung von hinten	ja
Für Ex-Zone Gas	ohne
Anreihbar	nein
Art der Gehäusedurchführung	Dichtmembran
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Transparenter Deckel	nein
Schutzart (NEMA)	sonstige
Montage im Erdreich	nein
Montage unter Wasser	nein

Herstellerinformation

Günther Spelsberg GmbH & Co. KG
Im Gewerbepark 1
58579 Schalksmühle
Nordrhein-Westfalen
Deutschland
info@spelsberg.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
