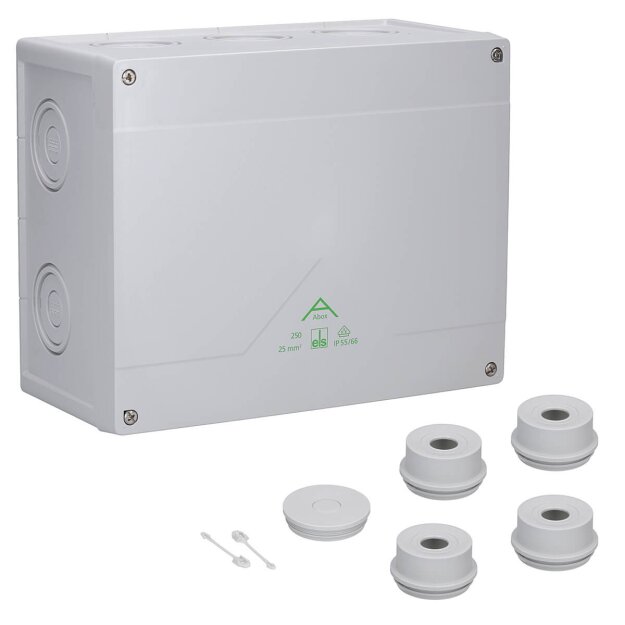

Spelsberg Abox 250-25² Abzweigkasten Schutzart IP55/IP66

Spelsberg Abox 250-25² Abzweigkasten Schutzart IP55/IP66

Artikelnummer: Abox 250-25² Spelsberg-82542001_4013902660278
Hersteller: Spelsberg
EAN: 4013902660278

UVP: 60,45 €

35,46 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Spelsberg Abox 250-25² Abzweigkasten IP55/IP66 mit Klemme

Der Spelsberg Abox 250-25² Abzweigkasten mit der Artikelnummer 82542001 ist für Standardinstallationen im Innenbereich und im geschützten Außenbereich ausgelegt. Mit Abmessungen von 252 x 202 x 120 mm bietet das graue Gehäuse großzügigen Installationsraum zum Abzweigen und Verbinden elektrischer Leitungen. Die Schutzart IP55/IP66 ermöglicht den Einsatz auch unter anspruchsvolleren Umgebungsbedingungen. Der Nennquerschnitt beträgt 25 mm², die Bemessungsisolationsspannung liegt bei 690 V AC und 690 V DC.

Für die Kabel- und Leitungseinführung verfügt die Spelsberg Abox 250-25² über insgesamt 14 Ausschlagmembranen in den Größen M20, M25, M40 und M50. Davon befinden sich 10 Einführungen seitlich und 4 auf der Rückseite. Die leicht entfernbaren Ausschlagmembranen ermöglichen eine bedarfsgerechte Kabel- und Leitungszuführung. Innenliegende Befestigungsstellen unterstützen eine geschützte Wand- oder Deckenmontage.

Der Abzweigkasten mit Klemme ist bereits mit einer hochliegenden 5-poligen Schraubklemme bis 25 mm² ausgestattet. Pro Pol können bis zu 12 Leiter mit 10 mm², 8 Leiter mit 16 mm² oder 4 Leiter mit 25 mm² angeschlossen werden. Der Bemessungsstrom beträgt 101 A. Das Gehäuse aus Polycarbonat ist halogenfrei und UV-beständig, erreicht die Schlagfestigkeit IK07 und entspricht der Schutzklasse II. Der zulässige Umgebungstemperaturbereich reicht von -25 °C bis +55 °C.

Spelsberg Abox 250-25² Abzweigkasten: großzügige Bauform mit 252 x 202 x 120 mm
Abzweigkasten IP55/IP66: für Innenbereich und geschützten Außenbereich geeignet
5-polige Schraubklemme: hochliegende Klemmenanordnung für Leiterquerschnitte bis 25 mm²
Bemessungsstrom 101 A: Bemessungsisolationsspannung 690 V AC/DC
14 Leitungseinführungen: 10 seitliche und 4 rückseitige Ausschlagmembranen
M20-, M25-, M40- und M50-Einführungen: flexible Kabel- und Leitungszuführung
UV-beständiges Polycarbonat: halogenfreies Gehäuse für anspruchsvollere Installationsbedingungen
Schlagfestigkeit IK07: widerstandsfähiges Installationsgehäuse
Wand- und Deckenmontage: innenliegende Befestigungsstellen für eine geschützte Installation
Temperaturbereich -25 bis +55 °C: für unterschiedliche Einsatzbedingungen ausgelegt

Weitere Informationen

Hersteller-Farbe:	Grau
Serie:	Abox
Schutzart:	IP66
Montageart:	Wand-/Deckenmontage
Polzahl:	5
Produktgruppe:	Dose, Gehäuse für Montage auf der Wand/Decke
Farbe:

Technische Daten und Merkmale zu Spelsberg 82542001 Abzweigkasten Schutzart IP55/IP66 max. Leiterquerschnitt 25² Schlagfestigkeit IK07 Schutzklasse II Ui 690V AC Ui 690V DC DLG VDE halogenfrei Abox 250-25²:

Montageart	Wand-/Deckenmontage
Farbe	grau
Breite	252 mm
Ausführung	Verbindungskasten
Halogenfrei	ja
Tiefe	120 mm
Form	rechteckig
Oberflächenschutz	unbehandelt
Bestückung	Schraubklemme
Bemessungsisolationsspannung Ui	690 V
Länge	202 mm
Plombierbar	ja
Funktionserhalt	ohne
Einsatztemperatur	-25 °C
Einsatztemperatur	55 °C
Werkstoff	Kunststoff
Anzahl der Einführungen	14
Explosionsgeprüfte Ausführung	nein
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	25 mm²
Mit Abschirmung	nein
Witterungsbeständig	ja
Schutzart (IP)	IP66
Einführung von hinten	ja
Für Ex-Zone Gas	ohne
Anreihbar	nein
Art der Gehäusedurchführung	Vorprägung
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Transparenter Deckel	nein
Schutzart (NEMA)	sonstige
Montage im Erdreich	nein
Montage unter Wasser	nein

Herstellerinformation

Günther Spelsberg GmbH & Co. KG
Im Gewerbepark 1
58579 Schalksmühle
Nordrhein-Westfalen
Deutschland
info@spelsberg.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
