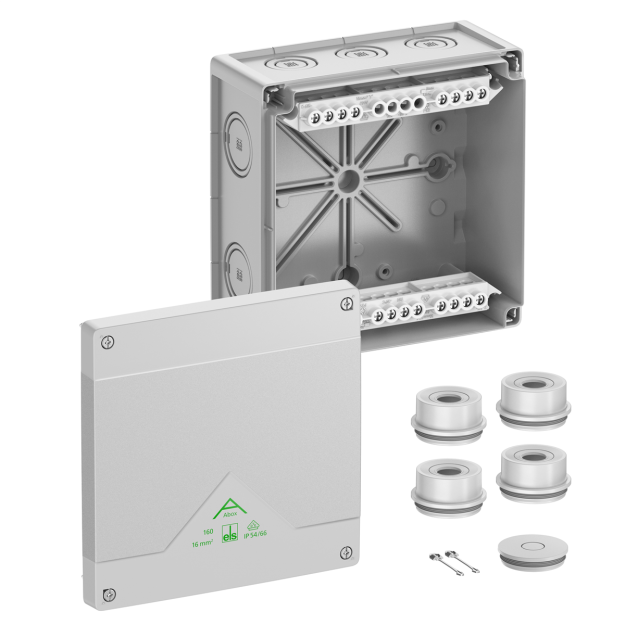

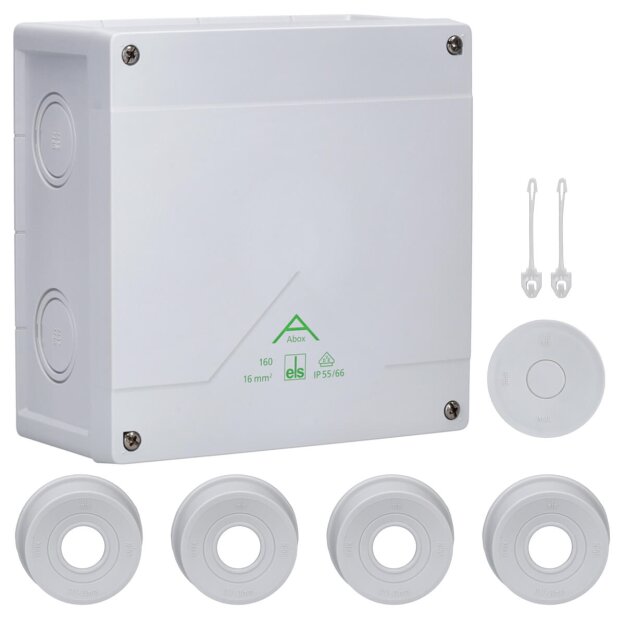

Spelsberg Abox 160-16² Abzweigkasten Schutzart IP55/IP66

Spelsberg Abox 160-16² Abzweigkasten Schutzart IP55/IP66

Artikelnummer: Abox 160-16² Spelsberg-81642001_4013902660360
Hersteller: Spelsberg
EAN: 4013902660360

UVP: 56,41 €

31,75 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Spelsberg Abox 160-16² Abzweigkasten IP55/IP66 mit Klemme

Der Spelsberg Abox 160-16² Abzweigkasten mit der Artikelnummer 81642001 ist für Standardinstallationen im Innenbereich und im geschützten Außenbereich ausgelegt. Mit Abmessungen von 182 x 182 x 90 mm bietet der graue Abzweigkasten ausreichend Installationsraum zum Abzweigen und Verbinden elektrischer Leitungen. Die Schutzart IP55/IP66 ermöglicht den Einsatz unter anspruchsvolleren Umgebungsbedingungen. Der Nennquerschnitt beträgt 16 mm², die Bemessungsisolationsspannung liegt bei 690 V AC und 690 V DC.

Für die Kabel- und Leitungseinführung verfügt die Spelsberg Abox 160-16² über insgesamt 12 Ausschlagmembranen in den Größen M20, M32 und M40. Davon befinden sich 10 Einführungen seitlich und 2 auf der Rückseite. Die sauber entfernbaren Ausschlagmembranen ermöglichen eine bedarfsgerechte Kabel- und Leitungseinführung. Innenliegende Befestigungsstellen unterstützen eine geschützte Wand- oder Deckenmontage.

Der Abzweigkasten mit Klemme ist bereits mit einer hochliegenden 5-poligen Schraubklemme bis 16 mm² ausgestattet. Je Pol können unter anderem bis zu 12 Leiter mit 4 mm², 8 Leiter mit 6 mm² sowie jeweils 4 Leiter mit 10 mm² oder 16 mm² angeschlossen werden. Der Bemessungsstrom beträgt 76 A. Das halogenfreie und UV-beständige Polycarbonat-Gehäuse erreicht die Schlagfestigkeit IK07 und entspricht der Schutzklasse II.

Spelsberg Abox 160-16² Abzweigkasten: geräumige Bauform mit 182 x 182 x 90 mm
Abzweigkasten IP55/IP66: für Innenbereich und geschützten Außenbereich geeignet
5-polige Schraubklemme: hochliegende Klemmenanordnung für Leiterquerschnitte bis 16 mm²
Bemessungsstrom 76 A: Bemessungsisolationsspannung 690 V AC/DC
12 Leitungseinführungen: 10 seitliche und 2 rückseitige Ausschlagmembranen
M20-, M32- und M40-Einführungen: flexible Kabel- und Leitungszuführung
UV-beständiges Polycarbonat: halogenfreies Gehäuse für anspruchsvollere Installationsbedingungen
Schlagfestigkeit IK07: widerstandsfähiges Installationsgehäuse
Wand- und Deckenmontage: innenliegende Befestigungsstellen für eine geschützte Installation
Temperaturbereich -25 bis +55 °C: für unterschiedliche Einsatzbedingungen ausgelegt

Weitere Informationen

Hersteller-Farbe:	Grau
Serie:	Abox
Schutzart:	IP55 IP66
Montageart:	Wand-/Deckenmontage
Polzahl:	5
Produktgruppe:	Dose, Gehäuse für Montage auf der Wand/Decke
Farbe:

Technische Daten und Merkmale zu Spelsberg 81642001 Abzweigkasten Schutzart IP55/IP66 max. Leiterquerschnitt 16² Schlagfestigkeit IK07 Schutzklasse II Ui 690V AC Ui 690V DC DLG VDE halogenfrei Abox 160-16²:

Montageart	Wand-/Deckenmontage
Farbe	grau
Breite	182 mm
Ausführung	Verbindungskasten
Halogenfrei	ja
Tiefe	90 mm
Form	quadratisch
Oberflächenschutz	unbehandelt
Bestückung	Schraubklemme
Bemessungsisolationsspannung Ui	690 V
Länge	182 mm
Plombierbar	ja
Funktionserhalt	ohne
Einsatztemperatur	-25 °C
Einsatztemperatur	55 °C
Werkstoff	Kunststoff
Anzahl der Einführungen	12
Explosionsgeprüfte Ausführung	nein
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	16 mm²
Mit Abschirmung	nein
Witterungsbeständig	ja
Schutzart (IP)	IP66
Einführung von hinten	ja
Für Ex-Zone Gas	ohne
Anreihbar	nein
Art der Gehäusedurchführung	Vorprägung
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Transparenter Deckel	nein
Schutzart (NEMA)	sonstige
Montage im Erdreich	nein
Montage unter Wasser	nein
