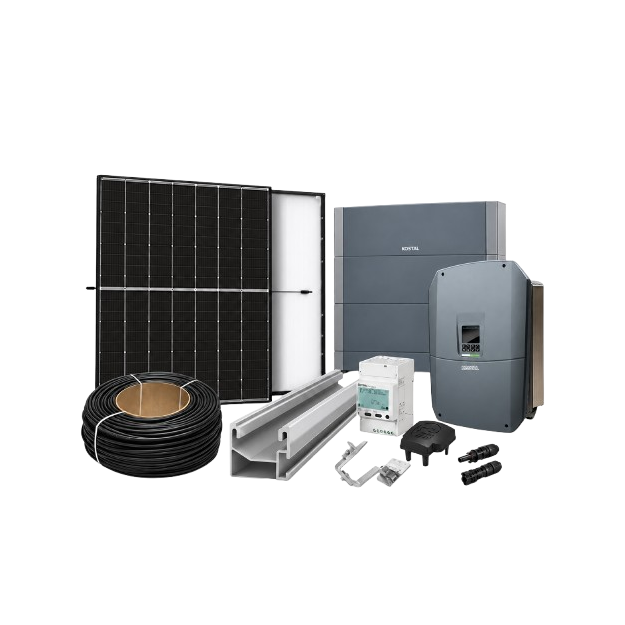

KOSTAL Speedkit 8,46 kWp mit 6,4 kWh Speicher
Dieses Speedkit mit 8,46 kWp und 6,4 kWh Speicher kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Dadurch reduziert sich der Planungsaufwand für die Zusammenstellung der einzelnen Systemkomponenten und die Projektabwicklung wird vereinfacht.
Das KOSTAL Speedkit verbindet Wechselrichter- und Speichertechnik von KOSTAL mit leistungsstarken Solarmodulen von Trina Solar und einem Montagesystem von K2 Systems. Das System eignet sich für Eigenheime, bei denen ein hoher Eigenverbrauch des erzeugten Solarstroms und die Speicherung überschüssiger PV-Energie im Mittelpunkt stehen.
Die PV-Seite besteht aus 18 Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas-Solarmodulen mit jeweils 470 Wp. Daraus ergibt sich eine gesamte installierte PV-Leistung von 8,46 kWp. Die Vertex S+ Module verbinden eine hohe Modulleistung mit einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt ein KOSTAL PLENTICORE S G3 zum Einsatz. Er übernimmt die Energieumwandlung und ermöglicht in Verbindung mit den weiteren Systemkomponenten eine intelligente Anlagen- und Speichersteuerung. Ergänzt wird das System durch den KOSTAL KEM-C Energy Meter zur Erfassung relevanter Energieflüsse.
Für die Speicherung der erzeugten Solarenergie enthält das Speedkit ein KOSTAL HELIVOR HV Battery Management System und zwei HELIVOR HV 3.2 Speichermodule. Daraus ergibt sich eine Speicherkapazität von insgesamt 6,4 kWh. Das modulare Speichersystem besitzt ein schraub- und kabelloses Stapeldesign.
Das System unterstützt außerdem Full-Backup mit einer externen Umschalteinrichtung. Die dafür erforderliche Systemauslegung und die benötigten Komponenten sind entsprechend der jeweiligen Installation zu berücksichtigen.
Für die Dachmontage enthält das Speedkit umfangreiche Komponenten von K2 Systems. Dazu gehören unter anderem SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder, Mittel- und Endklemmen, Holzbauschrauben, Kabelmanagement sowie Komponenten für Potentialausgleich und Blitzschutz. Zusätzlich sind KBE Solarkabel und Stäubli Steckverbinder Bestandteil des Sets.
Lieferumfang
- 18x Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
- 1x Kostal Plenticore S G3 Hybrid-WR
- 1x Kostal HELIVOR HV Battery Management System
- 2x Kostal HELIVOR HV 3.2 Speichermodul
- 1x Kostal KEM-C Energy Meter
- 5x Kostal PLENTICOIN Karte
- 54x K2 SingleHook 4S, Dachhaken
- 12x K2 SingleRail 36, 3,65 m, Montageschiene
- 10x K2 Schienenverbinder SingleRail 36/50
- 40x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 150x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 20x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
Hinweis zur Auslegung der Unterkonstruktion:
Die statischen Gegebenheiten sowie die am Installationsort auftretenden Wind- und Schneelasten sind vor Ort bauseits zu prüfen.
Die Auslegung der im Set enthaltenen Unterkonstruktion erfolgt exemplarisch für ein einlagiges Montagesystem auf einem Ziegeldach und auf Basis einer definierten Modulfeldgeometrie.
Bei abweichenden baulichen Gegebenheiten sowie Änderungen der Modulanordnung oder Modulfeldgeometrie ist die erforderliche Anzahl und Eignung der Komponenten vor der Installation zu prüfen und gegebenenfalls anzupassen.
