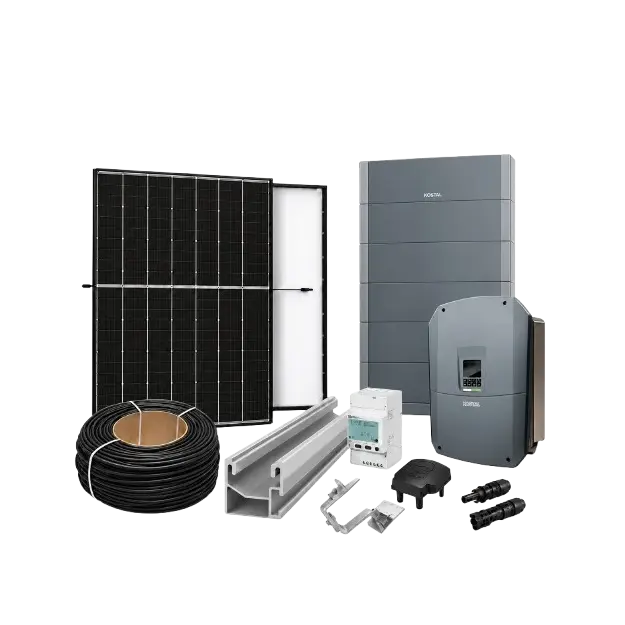

KOSTAL Speedkit 16,92 kWp mit 16 kWh Speicher
Das KOSTAL Speedkit mit 16,92 kWp und 16 kWh Speicher kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Energiemessung, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für leistungsstarke Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet Wechselrichter- und Speichertechnik von KOSTAL mit leistungsstarken Solarmodulen von Trina Solar und einem Montagesystem von K2 Systems. Das System eignet sich insbesondere für entsprechend dimensionierte PV-Projekte, bei denen ein hoher Eigenverbrauch des erzeugten Solarstroms und die Speicherung überschüssiger PV-Energie im Mittelpunkt stehen.
Für die Solarstromerzeugung enthält das Set 36 Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 16,92 kWp. Die Vertex S+ Module verbinden eine hohe Modulleistung mit N-Typ i-TOPCon-Zelltechnologie und einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt der KOSTAL PLENTICORE L G3 zum Einsatz. Der Wechselrichter bietet flexible Einsatzmöglichkeiten und übernimmt innerhalb des Systems die Energieumwandlung und intelligente Anlagensteuerung. Der enthaltene KOSTAL KEM-C Energy Meter ergänzt die Systemkonfiguration um die Erfassung relevanter Energieflüsse.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit ein KOSTAL HELIVOR HV Battery Management System sowie fünf HELIVOR HV 3.2 Speichermodule. Die fünf Speichermodule ergeben zusammen eine Speicherkapazität von 16 kWh. Das modulare Speichersystem besitzt ein schraub- und kabelloses Stapeldesign.
Das System unterstützt Full-Backup mit externer Umschalteinrichtung. Die dafür erforderliche externe Umschalteinrichtung ist im unten aufgeführten Lieferumfang nicht enthalten und muss bei einer entsprechenden Anlagenkonfiguration separat berücksichtigt werden.
Für die Montage der 36 Solarmodule enthält das Speedkit umfangreiche Komponenten von K2 Systems. SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen bilden die wesentlichen Bestandteile der Unterkonstruktion. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind außerdem ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm², Stäubli PV-KBT4-EVO 2A Kupplungsbuchsen und PV-KST4-EVO 2A Kupplungsstecker sowie passende Stäubli EVO2 Abzweigverbinder Bestandteil des Komplettpakets.
Lieferumfang
- 36x Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
- 1x Kostal Plenticore L G3 Hybrid-WR
- 1x Kostal HELIVOR HV Battery Management System
- 5x Kostal HELIVOR HV 3.2 Speichermodul
- 1x Kostal KEM-C Energy Meter
- 3x Kostal PLENTICOIN Karte
- 108x K2 SingleHook 4S, Dachhaken
- 24x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 80x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 250x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 40x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
- 2x Stäubli AZB4-EVO2-UR, Abzweigbuchse
- 2x Stäubli AZS4-EVO2-UR, Abzweigstecker
Hinweis zur Auslegung der Unterkonstruktion:
Die statischen Gegebenheiten sowie die am Installationsort auftretenden Wind- und Schneelasten sind vor Ort bauseits zu prüfen.
Die Auslegung der im Set enthaltenen Unterkonstruktion erfolgt exemplarisch für ein einlagiges Montagesystem auf einem Ziegeldach und auf Basis einer definierten Modulfeldgeometrie.
Bei abweichenden baulichen Gegebenheiten sowie Änderungen der Modulanordnung oder Modulfeldgeometrie ist die erforderliche Anzahl und Eignung der Komponenten vor der Installation zu prüfen und gegebenenfalls anzupassen.
