GoodWe Speedkit 15,04 kWp mit 16,6 kWh Batteriespeicher
Das GoodWe Speedkit mit 15,04 kWp und 16,6 kWh Speicher kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für leistungsstarke Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet leistungsstarke Solarmodule von DMEGC mit Wechselrichter- und Speichertechnik von GoodWe sowie einem Montagesystem von K2 Systems. Die Systemarchitektur ist auf eine effiziente Nutzung des erzeugten Solarstroms und die Speicherung überschüssiger PV-Energie ausgelegt.
Für die Solarstromerzeugung enthält das Set 32 DMEGC DM470G12RT-G48HBB Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 15,04 kWp. Die schwarzen Module basieren auf monokristalliner N-Typ-Zelltechnologie, erreichen jeweils einen Modulwirkungsgrad von 23,5 % und verbinden eine hohe Flächenleistung mit einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt der GoodWe GW15K-ETA-G20 inklusive Sockel zum Einsatz. Der Hybrid-Wechselrichter bildet die zentrale Schnittstelle zwischen PV-Erzeugung, Batteriespeicher und Hausnetz und ermöglicht eine intelligente Steuerung der Energieflüsse innerhalb der Anlage.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit zwei GoodWe GW 8.3 BAT-D-G20 Speichermodule. Die beiden Speichermodule ergeben zusammen eine Speicherkapazität von 16,6 kWh und ergänzen die PV-Anlage um eine auf die GoodWe Systemarchitektur abgestimmte Speicherlösung.
Die GoodWe Lösung bietet bis zu vier MPPT und bis zu 42 A Eingangsstrom. Dadurch stehen flexible Möglichkeiten für die Auslegung der PV-Generatorseite zur Verfügung. Die Speicherarchitektur ist zudem auf eine spätere Erweiterung innerhalb der kompatiblen GoodWe Systemkonfiguration ausgelegt.
Für die Montage der 32 Solarmodule enthält das Speedkit umfangreiche Komponenten von K2 Systems. Dazu gehören SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind außerdem ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm² sowie Stäubli PV-KBT4-EVO 2A Kupplungsbuchsen und PV-KST4-EVO 2A Kupplungsstecker Bestandteil des Komplettpakets.

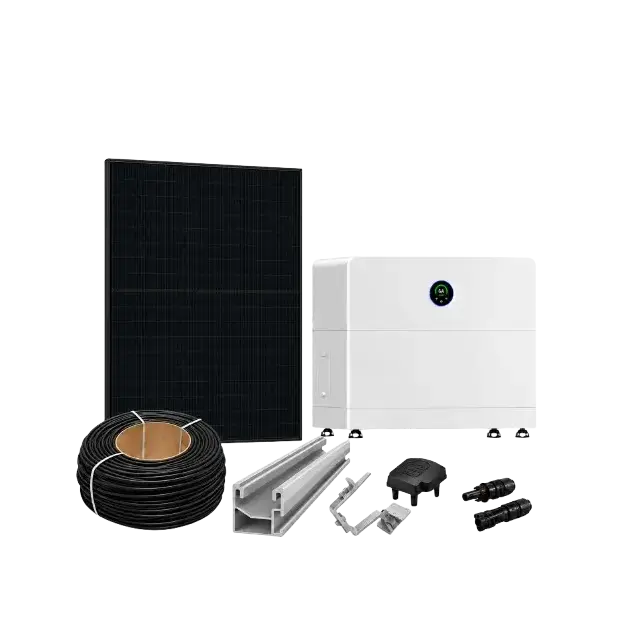

Lieferumfang
- 32x DMEGC DM470G12RT-G48HBB, Glas-Glas-Solarmodul, schwarz
- 1x GoodWe GW15K-ETA-G20, Hybrid-WR inkl. Sockel
- 2x GoodWe GW 8.3 BAT-D-G20, Speichermodul
- 102x K2 SingleHook 4S, Dachhaken
- 24x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 60x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 250x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 40x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
Hinweis zur Auslegung der Unterkonstruktion:
Die statischen Gegebenheiten sowie die am Installationsort auftretenden Wind- und Schneelasten sind vor Ort bauseits zu prüfen.
Die Auslegung der im Set enthaltenen Unterkonstruktion erfolgt exemplarisch für ein einlagiges Montagesystem auf einem Ziegeldach und auf Basis einer definierten Modulfeldgeometrie.
Bei abweichenden baulichen Gegebenheiten sowie Änderungen der Modulanordnung oder Modulfeldgeometrie ist die erforderliche Anzahl und Eignung der Komponenten vor der Installation zu prüfen und gegebenenfalls anzupassen.
