KOSTAL Speedkit 15,04 kWp mit 12,8 kWh Speicher

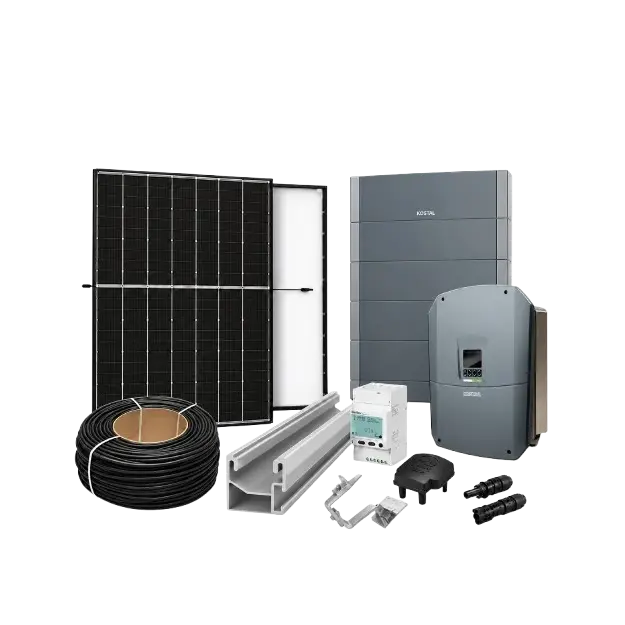

Das KOSTAL Speedkit mit 15,04 kWp und 12,8 kWh Speicher kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Energiemessung, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für leistungsstarke Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet Wechselrichter- und Speichertechnik von KOSTAL mit leistungsstarken Solarmodulen von Trina Solar und einem Montagesystem von K2 Systems. Die Kombination eignet sich für entsprechend dimensionierte PV-Projekte, bei denen ein hoher Eigenverbrauch des erzeugten Solarstroms und die Speicherung überschüssiger PV-Energie im Mittelpunkt stehen.
Für die Solarstromerzeugung enthält das Set 32 Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 15,04 kWp. Die Vertex S+ Module basieren auf N-Typ i-TOPCon-Zelltechnologie und verbinden eine hohe Modulleistung mit einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt der KOSTAL PLENTICORE L G3 zum Einsatz. Der Wechselrichter bietet flexible Einsatzmöglichkeiten und übernimmt innerhalb des Systems die Energieumwandlung und intelligente Anlagensteuerung. Der enthaltene KOSTAL KEM-C Energy Meter ergänzt das System um die Erfassung relevanter Energieflüsse.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit ein KOSTAL HELIVOR HV Battery Management System sowie vier HELIVOR HV 3.2 Speichermodule. Die vier Speichermodule ergeben zusammen eine Kapazität von 12,8 kWh. Das modulare Speichersystem besitzt ein schraub- und kabelloses Stapeldesign.
Das System unterstützt außerdem Full-Backup mit externer Umschalteinrichtung. Die dafür erforderliche externe Umschalteinrichtung ist im unten aufgeführten Lieferumfang nicht enthalten und muss für eine entsprechende Anlagenkonfiguration separat berücksichtigt werden.
Für die Montage der 32 Solarmodule enthält das Speedkit umfangreiche Komponenten von K2 Systems. Dazu gehören SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind außerdem ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm², Stäubli PV-KBT4-EVO 2A Kupplungsbuchsen und PV-KST4-EVO 2A Kupplungsstecker sowie passende Stäubli EVO2 Abzweigverbinder Bestandteil des Sets.
Lieferumfang
- 32x Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
- 1x Kostal Plenticore L G3 Hybrid-WR
- 1x Kostal HELIVOR HV Battery Management System
- 4x Kostal HELIVOR HV 3.2 Speichermodul
- 1x Kostal KEM-C Energy Meter
- 3x Kostal PLENTICOIN Karte
- 102x K2 SingleHook 4S, Dachhaken
- 24x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 60x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 250x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 40x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
- 2x Stäubli AZB4-EVO2-UR, Abzweigbuchse
- 2x Stäubli AZS4-EVO2-UR, Abzweigstecker
