KOSTAL Speedkit 13,16 kWp mit 12,8 kWh Speicher

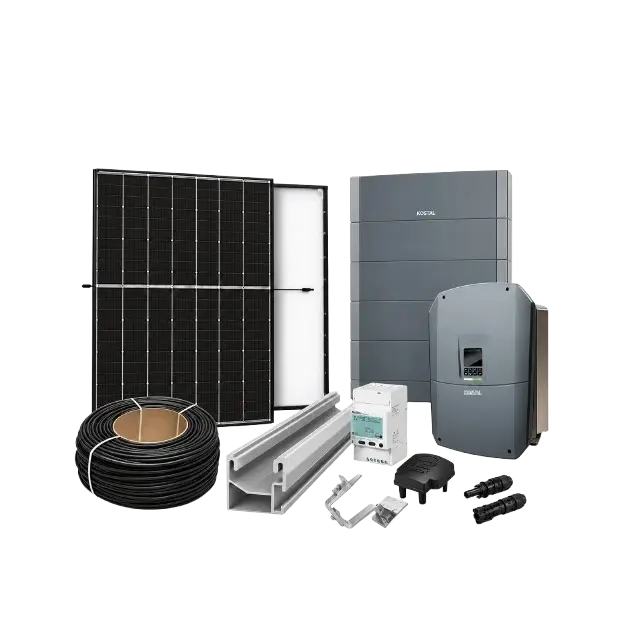

Das KOSTAL Speedkit mit 13,16 kWp und 12,8 kWh Speicher kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Energiemessung, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für moderne Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet Wechselrichter- und Speichertechnik von KOSTAL mit leistungsstarken Solarmodulen von Trina Solar und einem Montagesystem von K2 Systems. Das System eignet sich insbesondere für Eigenheime mit entsprechendem Energiebedarf, bei denen ein hoher Eigenverbrauch des erzeugten Solarstroms und die Speicherung überschüssiger PV-Energie im Mittelpunkt stehen.
Für die Solarstromerzeugung enthält das Set 28 Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 13,16 kWp. Die Vertex S+ Module basieren auf N-Typ i-TOPCon-Zelltechnologie und verbinden eine hohe Modulleistung mit einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt der KOSTAL PLENTICORE M G3 zum Einsatz. Er übernimmt die Energieumwandlung und ermöglicht in Verbindung mit den weiteren Systemkomponenten eine intelligente Anlagen- und Speichersteuerung. Der enthaltene KOSTAL KEM-C Energy Meter erfasst relevante Energieflüsse und stellt diese für das Energiemanagement zur Verfügung.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit ein KOSTAL HELIVOR HV Battery Management System sowie vier HELIVOR HV 3.2 Speichermodule. Daraus ergibt sich eine Speicherkapazität von insgesamt 12,8 kWh. Das modulare Speichersystem besitzt ein schraub- und kabelloses Stapeldesign.
Das System unterstützt Full-Backup mit externer Umschalteinrichtung. Eine dafür erforderliche externe Umschalteinrichtung ist im unten aufgeführten Lieferumfang nicht enthalten und muss für eine entsprechende Anlagenkonfiguration separat berücksichtigt werden.
Für die Montage der 28 Solarmodule umfasst das Speedkit zahlreiche Komponenten von K2 Systems. Dazu gehören SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm², Stäubli PV-KBT4-EVO 2A Kupplungsbuchsen und PV-KST4-EVO 2A Kupplungsstecker sowie Stäubli EVO-2 Abzweigverbinder Bestandteil des Komplettpakets.
Lieferumfang
- 28x Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
- 1x Kostal Plenticore M G3 Hybrid-WR
- 1x Kostal HELIVOR HV Battery Management System
- 4x Kostal HELIVOR HV 3.2 Speichermodul
- 1x Kostal KEM-C Energy Meter
- 5x Kostal PLENTICOIN Karte
- 90x K2 SingleHook 4S, Dachhaken
- 20x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 60x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 200x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 30x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
- 2x Stäubli AZB4-EVO2-UR, Abzweigbuchse
- 2x Stäubli AZS4-EVO2-UR, Abzweigstecker
