KOSTAL Speedkit 11,28 kWp mit 9,6 kWh Speicher

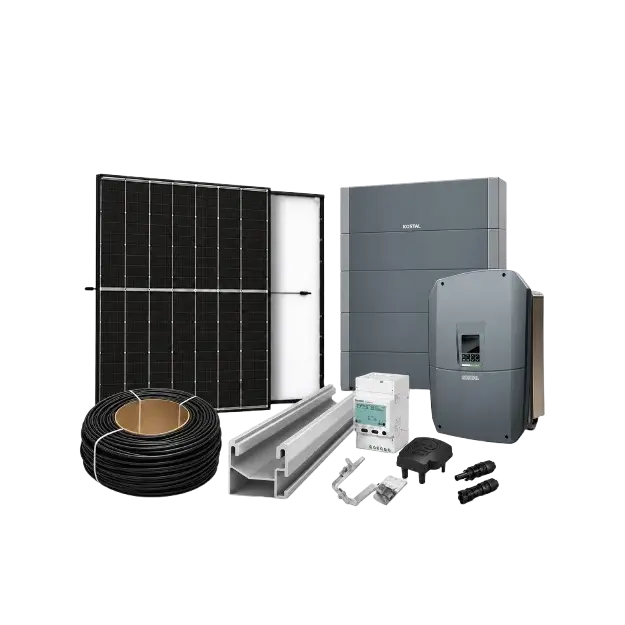

Das KOSTAL Speedkit mit 11,28 kWp und 9,6 kWh Speicher kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Energiemessung, Montagesystem und ausgewähltes Installationszubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für moderne Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet Wechselrichter- und Speichertechnik von KOSTAL mit leistungsstarken Solarmodulen von Trina Solar und einem Montagesystem von K2 Systems. Das System eignet sich insbesondere für Eigenheime, bei denen ein hoher Eigenverbrauch des erzeugten Solarstroms und die Speicherung überschüssiger PV-Energie im Mittelpunkt stehen.
Für die Solarstromerzeugung enthält das Set 24 Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 11,28 kWp. Die Vertex S+ Module basieren auf N-Typ i-TOPCon-Zelltechnologie und verbinden eine hohe Modulleistung mit einer robusten Doppelglas-Konstruktion.
Als Hybrid-Wechselrichter kommt der KOSTAL PLENTICORE M G3 zum Einsatz. Er bildet eine zentrale Komponente für die Energieumwandlung und intelligente Anlagensteuerung. Der ebenfalls enthaltene KOSTAL KEM-C Energy Meter erfasst die relevanten Energieflüsse und stellt die Messwerte für das Energiemanagement bereit.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit ein KOSTAL HELIVOR HV Battery Management System und drei HELIVOR HV 3.2 Speichermodule. Die drei Batteriemodule ergeben zusammen eine Speicherkapazität von 9,6 kWh. Das modulare Speichersystem setzt auf Lithium-Eisenphosphat-Technologie und besitzt ein schraub- und kabelloses Stapeldesign.
Das System unterstützt zudem Full-Backup mit externer Umschalteinrichtung. Die dafür erforderliche externe Umschalteinrichtung ist nicht im unten aufgeführten Lieferumfang enthalten und muss bei einer entsprechenden Anlagenplanung separat berücksichtigt werden.
Für die Montage der 24 Solarmodule enthält das Speedkit umfangreiche Komponenten von K2 Systems. SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen bilden die wesentlichen Bestandteile der Unterkonstruktion. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind außerdem ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm² sowie passende Stäubli PV-KBT4-EVO 2A und PV-KST4-EVO 2A Steckverbinder Bestandteil des Komplettpakets.
Lieferumfang
- 24x Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
- 1x Kostal Plenticore M G3 Hybrid-WR
- 1x Kostal HELIVOR HV Battery Management System
- 3x Kostal HELIVOR HV 3.2 Speichermodul
- 1x Kostal KEM-C Energy Meter
- 4x Kostal PLENTICOIN Karte
- 72x K2 SingleHook 4S, Dachhaken
- 18x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 60x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 150x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 30x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
