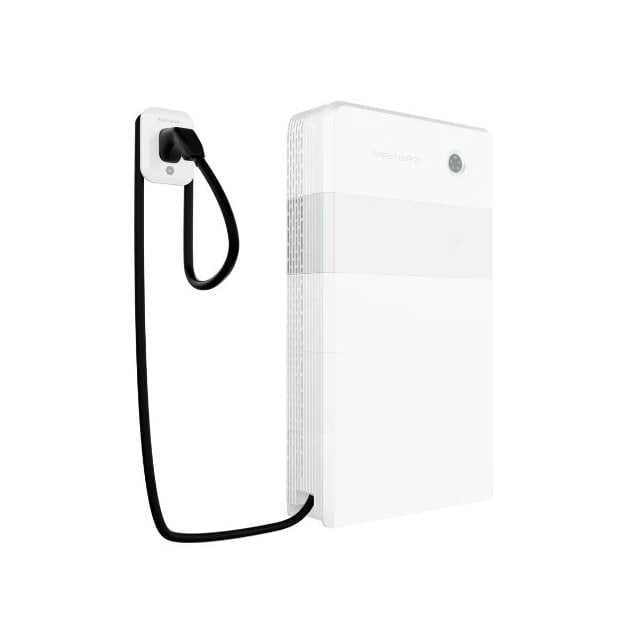

Sigenergy Sigen EV DC Charging Module 12 kW mit CCS2
Das Sigenergy Sigen EV DC Charging Module 12 kW ist ein DC-Lademodul für die Einbindung in das SigenStor Energiesystem. Es wird gemeinsam mit einem kompatiblen Sigen Energy Controller betrieben und ermöglicht das direkte DC-Laden geeigneter Elektrofahrzeuge über CCS2. Die 12-kW-Ausführung erreicht eine maximale Ladeleistung von 12,5 kW und arbeitet in einem Spannungsbereich von 150 bis 1000 V DC.
Der maximale Betriebsstrom beträgt 40 A. Neben dem Laden unterstützt das Modul eine maximale Entladeleistung von 12,5 kW und ist damit für bidirektionale V2X-Anwendungen vorgesehen. Die tatsächliche Nutzung dieser Funktion hängt vom eingesetzten Elektrofahrzeug, dessen Freigaben sowie dem jeweiligen Software- und Systemstand ab.
Zur Bedienung stehen LED-Anzeige, App und RFID zur Verfügung. Die Ladefreigabe kann per RFID-Karte, App oder ohne separate Authentifizierung erfolgen. Darüber hinaus unterstützt das Lademodul intelligentes Lastmanagement, geplantes Laden, PV-Überschussladen, Schnellladen, OTA-Updates und Ferndiagnose.
Das integrierte CCS2-Ladekabel ist in den aktuellen Ausführungen mit 7,5 m oder 10 m Länge verfügbar. Die Schutzart beträgt IP66. Für die Kühlung setzt Sigenergy auf eine geregelte aktive Luftkühlung. Der Betriebstemperaturbereich liegt zwischen -30 und +60 °C.
Zum Schutz des Ladevorgangs sind unter anderem Kurzschlussschutz, Über- und Unterspannungsschutz, Überlastschutz, Übertemperaturschutz, Verpolungsschutz sowie eine Überwachung verschweißter Schützkontakte vorgesehen. Die Abmessungen des Moduls betragen 700 × 270 × 260 mm.
Technische Highlights des Sigenergy Sigen EV DC Charging Module 12 kW
| Merkmal |
Beschreibung |
| Hersteller |
Sigenergy |
| Produktserie |
Sigen EV DC Charging Module |
| Ausführung |
12 kW |
| Produkttyp |
DC-Lademodul für Elektrofahrzeuge |
| Maximale Ladeleistung |
12,5 kW |
| Maximale Entladeleistung |
12,5 kW bei unterstützter bidirektionaler Nutzung |
| Betriebsspannungsbereich |
150 bis 1000 V DC |
| Maximaler Betriebsstrom |
40 A |
| Ladeschnittstelle |
CCS2 |
| Systemintegration |
Betrieb zusammen mit Sigen Energy Controller |
| Bidirektionales Laden |
V2X vorgesehen, abhängig von Fahrzeug und Systemfreigabe |
| Authentifizierung |
RFID-Karte / App / keine Authentifizierung |
| Benutzeroberfläche |
LED-Anzeige / App / RFID |
| Smart Charging |
Geplantes Laden / PV-Überschussladen / Schnellladen |
| Lastmanagement |
Intelligentes Lastmanagement unterstützt |
| Remote-Funktionen |
OTA-Update / Ferndiagnose |
| OCPP |
OCPP 1.6J ED 2 |
| Kurzschlussschutz |
Unterstützt |
| Über-/Unterspannungsschutz |
Unterstützt |
| Überlastschutz |
Unterstützt |
| Übertemperaturschutz |
Unterstützt |
| Verpolungsschutz |
Unterstützt |
| Schützüberwachung |
Überwachung verschweißter Schützkontakte |
| Schutzart |
IP66 |
| Kühlung |
Geregelte aktive Luftkühlung |
| Betriebstemperatur |
-30 bis +60 °C |
| Lagertemperatur |
-40 bis +70 °C |
| Relative Luftfeuchtigkeit |
5 bis 95 % |
| Maximale Betriebshöhe |
4000 m |
| Abmessungen |
700 × 270 × 260 mm |
| Kabellänge |
7,5 m oder 10 m je nach Ausführung |
| Gewicht |
39 kg bei 7,5 m / 41 kg bei 10 m Kabel |
Häufig gestellte Fragen zum Sigenergy Sigen EV DC Charging Module 12 kW
Welche maximale Ladeleistung bietet das Sigen EV DC Charging Module 12 kW?
Die 12-kW-Ausführung erreicht eine maximale DC-Ladeleistung von 12,5 kW. Der maximale Betriebsstrom beträgt 40 A.
Unterstützt das Sigen EV DC Charging Module bidirektionales Laden?
Das Modul ist für bidirektionale V2X-Anwendungen vorgesehen und unterstützt technisch eine maximale Entladeleistung von 12,5 kW. Ob diese Funktion tatsächlich genutzt werden kann, hängt vom jeweiligen Elektrofahrzeug, der Software und der freigegebenen Systemkonfiguration ab.
Welchen Ladeanschluss verwendet das Modul?
Das Sigen EV DC Charging Module verwendet CCS2 und ist für kompatible Elektrofahrzeuge mit entsprechender DC-Ladeschnittstelle vorgesehen.
Kann das Lademodul eigenständig betrieben werden?
Nein. Das Sigen EV DC Charging Module ist als Bestandteil des SigenStor Systems vorgesehen und muss zusammen mit einem kompatiblen Sigen Energy Controller betrieben werden.
Welchen Spannungsbereich unterstützt das Lademodul?
Der Betriebsspannungsbereich reicht von 150 bis 1000 V DC. Der maximale Betriebsstrom der 12-kW-Ausführung beträgt 40 A.
Welche Kabellängen sind aktuell verfügbar?
Die aktuelle Herstellerdokumentation führt integrierte CCS2-Ladekabel mit 7,5 m oder 10 m Länge auf.
Welche Schutzart besitzt das Sigen EV DC Charging Module?
Das DC-Lademodul besitzt die Schutzart IP66 und ist gemäß den Installationsvorgaben für geeignete Innen- und Außenbereiche vorgesehen.
Ergänzung Wallboxen:
Ab dem 01.01.2024 müssen u. a. auch Ladeeinrichtungen nach § 14a EnWG steuerbar sein. Gemäß § 19 Abs. 2 Niederspannungsanschlussverordnung (NAV) sind auch Ladeeinrichtungen für Elektrofahrzeuge dem Netzbetreiber vor deren Inbetriebnahme mitzuteilen. Erreicht die elektrische Anlage eine bestimmte Bemessungsleistung in der Summe, bedarf deren Inbetriebnahme darüber hinaus der vorherigen Zustimmung des Netzbetreibers.
Bitte klären Sie vor Kauf mit Ihrem zuständigen Netzbetreiber ab, ob die gewählte Ladestation die technischen Anforderungen und Vorschriften nach EnWG erfüllt. Hierfür wird keine Gewähr übernommen.
Der Anschluss bzw. die Installation von nicht steckerfertigen Ladestationen darf nur durch einen Fachmann (z. B. eingetragener Elektroinstallateur) durchgeführt werden.
