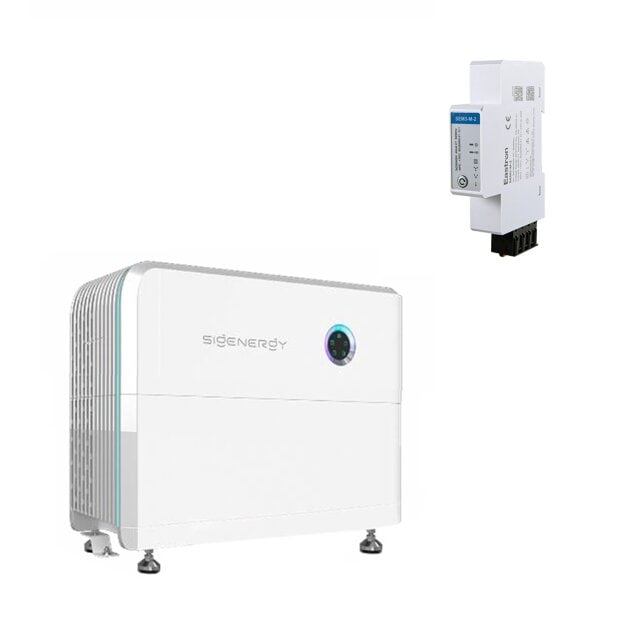

Sigenergy SigenStor 10.0 Set mit Energy Controller 12.0 TP, 8,76 kWh Batteriespeicher und 12 kW
Das Sigenergy SigenStor 10.0 Set mit Energy Controller 12.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung zur Eigenversorgung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das System verbindet den Sigen Energy Controller 12.0 TP mit 12 kW AC-Nennleistung und ein SigenStor BAT 10.0 Batteriemodul mit 8,76 kWh nutzbarer Speicherkapazität. Drei unabhängige MPP-Tracker ermöglichen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare SigenStor Architektur unterstützt eine bedarfsgerechte Speichersteuerung sowie die spätere Erweiterung der Batteriekapazität.
Produktvorteile im Überblick
-
8,76 kWh nutzbare Speicherkapazität durch ein SigenStor BAT 10.0 Batteriemodul
-
9,04 kWh Batterie-Nennenergie für die Speicherung selbst erzeugter Solarenergie
-
12 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 12.0 TP
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung von Photovoltaikenergie
-
Drei unabhängige MPP-Tracker für unterschiedliche PV-Modulgruppen und Dachausrichtungen
-
Bis zu 19,2 kW PV-Anschlussleistung bei entsprechender Anlagenplanung
-
Maximaler Wechselrichterwirkungsgrad von 98,3 % und europäischer Wirkungsgrad von 97,7 %
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
4,6 kW kontinuierliche Batterielade- und Entladeleistung des enthaltenen BAT-10.0-Moduls
-
Modular erweiterbarer Batteriespeicher mit bis zu sechs kompatiblen Batteriemodulen pro Controller
-
Bis zu 18 kW kurzzeitige Backup-Spitzenleistung auf Wechselrichterebene bei geeigneter Systemkonfiguration
-
Integrierte elektrische Schutzfunktionen einschließlich AC- und DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Schutzart IP66 für Energy Controller und Batteriemodul
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 1
- Batterie-Nennenergie: 9,04 kWh
- Nutzbare Speicherkapazität: 8,76 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung: 4.600 W
- Maximale kontinuierliche Entladeleistung: 4.600 W
- Spitzenlade- und Entladeleistung: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Controller: 6
- Kompatible Wechselrichterserie: Sigen Energy Controller TP gemäß Herstellerfreigabe
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Installations-Kit
Technische Daten – Sigen Energy Controller 12.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 12.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 12.000 W
- Maximale AC-Scheinleistung: 13.200 VA
- AC-Nennausgangsstrom: 18,2 A
- Maximaler AC-Ausgangsstrom: 20,1 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 380/400 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 kapazitiv bis 0,8 induktiv
- Gesamtklirrfaktor (THDi): unter 2 %
- Maximale PV-Anschlussleistung: 19.200 W
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 3
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 97,7 %
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Batteriespannungsbereich: 600–900 V DC
- Backup-Spitzenleistung auf Wechselrichterebene: 18.000 W für 10 Sekunden
- Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung (AFCI): Optional gemäß Modellfreigabe
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Maximale Betriebshöhe: 4.000 m
- Monitoring: mySigen App
8,76 kWh Batteriespeicher für die Eigenversorgung
Das SigenStor BAT 10.0 Batteriemodul ermöglicht die Speicherung überschüssiger Energie aus einer kompatiblen Photovoltaikanlage. Die nutzbare Speicherkapazität beträgt 8,76 kWh bei einer Batterie-Nennenergie von 9,04 kWh.
Der gespeicherte Solarstrom kann beispielsweise in den Abend- und Nachtstunden oder bei geringer Photovoltaikerzeugung genutzt werden. Dadurch steht selbst erzeugte Energie auch außerhalb der unmittelbaren Erzeugungszeiten zur Verfügung.
Die DC-gekoppelte Systemarchitektur ermöglicht die Speicherung von Photovoltaikenergie auf der Gleichstromseite. Damit werden zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers reduziert.
Lithium-Eisenphosphat-Technologie im SigenStor BAT 10.0
Das enthaltene Batteriemodul verwendet Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Diese Zellchemie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeicheranwendungen.
Die maximale kontinuierliche Lade- und Entladeleistung beträgt 4,6 kW. Kurzzeitig sind unter definierten Betriebsbedingungen bis zu 6,9 kW für zehn Sekunden möglich.
Der Batteriespeicher verfügt über eine passive Konvektionskühlung und die Schutzart IP66. Eine Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der vorgesehenen Umgebungs- und Montagebedingungen möglich.
Modular erweiterbares Sigenergy SigenStor System
Die modulare SigenStor Architektur ermöglicht die Anpassung der Speicherkapazität an einen steigenden Energiebedarf. Der Sigen Energy Controller 12.0 TP unterstützt den Betrieb von bis zu sechs kompatiblen Batteriemodulen.
Das Set startet mit einem BAT-10.0-Modul und 8,76 kWh nutzbarer Speicherkapazität. Bei Verwendung von sechs kompatiblen BAT-10.0-Modulen kann eine nutzbare Gesamtkapazität von bis zu 52,56 kWh erreicht werden.
Die Erweiterung erfolgt unter Berücksichtigung der zulässigen Modulanzahl, der aktuellen Herstellerfreigaben und der erforderlichen Montagekomponenten. Die tatsächlich verfügbare Lade- und Entladeleistung richtet sich nach der Anzahl der installierten Batteriemodule und den Betriebsbedingungen.
Sigen Energy Controller 12.0 TP mit drei MPP-Trackern
Der Sigen Energy Controller 12.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 12 kW. Er unterstützt eine maximale PV-Anschlussleistung von 19,2 kW und verfügt über drei unabhängige MPP-Tracker.
Die getrennte Leistungsregelung ermöglicht die Einbindung unterschiedlicher Photovoltaik-Modulgruppen. Dies ist beispielsweise bei verschiedenen Dachausrichtungen oder abweichenden Einstrahlungsbedingungen vorteilhaft.
Jeder MPP-Tracker unterstützt einen maximalen Eingangsstrom von 16 A und einen maximalen Kurzschlussstrom von 20 A. Die maximale DC-Eingangsspannung beträgt 1.100 V.
Der maximale Wechselrichterwirkungsgrad beträgt 98,3 %, der europäische Wirkungsgrad 97,7 %. Die maximale AC-Scheinleistung beträgt 13,2 kVA. Sämtliche elektrischen Grenzwerte müssen bei der Anlagenplanung berücksichtigt werden.
Intelligentes Energiemanagement mit mySigen
Das Sigenergy SigenStor System unterstützt die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Stromverbrauch. Überschüssiger Solarstrom kann im Batteriespeicher zwischengespeichert und bei entsprechendem Energiebedarf wieder bereitgestellt werden.
Über die mySigen App lassen sich bei entsprechender Systemkonfiguration Informationen zur Photovoltaikerzeugung, zum Ladezustand der Batterie und zu den Energieflüssen einsehen.
Mit einem kompatiblen dreiphasigen Sigen Sensor können Stromverbrauch, Netzbezug und Netzeinspeisung erfasst werden. Die Messwerte unterstützen die Eigenverbrauchsoptimierung sowie eine bedarfsgerechte Lade- und Entladeregelung.
Für die Kommunikation verfügt der Energy Controller über WLAN, Fast Ethernet und RS485. Eine Mobilfunkverbindung ist über ein kompatibles Sigen CommMod möglich.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 12.0 TP unterstützt bei geeigneter Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt.
Bei entsprechender elektrischer Installation kann das System dafür vorgesehene Verbraucher während eines Ausfalls des öffentlichen Stromnetzes versorgen. Der Hersteller spezifiziert unter definierten Bedingungen eine lastseitige Umschaltung ohne Unterbrechungszeit.
Der Wechselrichter unterstützt im Ersatzstrombetrieb kurzzeitig eine Spitzenleistung von bis zu 18 kW für zehn Sekunden. Dieser Wert beschreibt die Leistungsfähigkeit des Controllers und ist nicht mit der verfügbaren Batterieleistung gleichzusetzen.
Das enthaltene BAT-10.0-Modul stellt maximal 4,6 kW kontinuierliche Entladeleistung bereit. Die tatsächlich verfügbare Ersatzstromleistung hängt zusätzlich vom Ladezustand, den Betriebsbedingungen und einer gegebenenfalls vorhandenen PV-Erzeugung ab.
Elektrische Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller 12.0 TP verfügt über integrierte elektrische Schutzfunktionen. Dazu gehören eine Isolationsüberwachung, eine Fehlerstromüberwachung, ein DC-Verpolungsschutz sowie Schutzfunktionen gegen AC-Überstrom, Überspannung und Kurzschluss.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Eine AFCI-Lichtbogenerkennung ist abhängig von der jeweiligen Geräteausführung und Herstellerfreigabe optional verfügbar.
Der Energy Controller und das Batteriemodul besitzen die Schutzart IP66. Die Installation ist unter Beachtung der zulässigen Umgebungsbedingungen in geeigneten Innen- und Außenbereichen möglich.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 10.0 Sets?
Das System verwendet ein SigenStor BAT 10.0 Batteriemodul mit 8,76 kWh nutzbarer Speicherkapazität. Die Batterie-Nennenergie beträgt 9,04 kWh. Die gespeicherte Energie kann zeitversetzt für die Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Sigen Energy Controller 12.0 TP?
Der dreiphasige Hybridwechselrichter verfügt über eine AC-Nennleistung von 12 kW und eine maximale AC-Scheinleistung von 13,2 kVA. Er unterstützt eine maximale PV-Anschlussleistung von 19,2 kW und erreicht einen maximalen Wirkungsgrad von 98,3 %.
Wie viele MPP-Tracker besitzt der Sigen Energy Controller 12.0 TP?
Der Hybridwechselrichter verfügt über drei unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Der maximale Eingangsstrom beträgt 16 A und der maximale Kurzschlussstrom 20 A pro Tracker.
Kann das Sigenergy SigenStor 10.0 Speichersystem erweitert werden?
Ja, das System ist modular erweiterbar. Pro kompatiblem Sigen Energy Controller können bis zu sechs Batteriemodule eingesetzt werden. Bei sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh. Die Erweiterung muss die aktuellen Kompatibilitäts- und Installationsvorgaben berücksichtigen.
Wie hoch ist die Lade- und Entladeleistung des enthaltenen Batteriemoduls?
Das SigenStor BAT 10.0 Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Kurzzeitig sind unter definierten Betriebsbedingungen bis zu 6,9 kW für zehn Sekunden möglich.
Ist eine Ersatzstromversorgung mit dem SigenStor 10.0 Set möglich?
Ja, der Sigen Energy Controller 12.0 TP unterstützt eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung ist ein kompatibles Sigen Energy Gateway erforderlich. Die tatsächlich verfügbare Leistung richtet sich nach der Batteriekonfiguration und den Betriebsbedingungen.
Welche Batterietechnologie verwendet der SigenStor BAT 10.0?
Das Batteriemodul verwendet Lithium-Eisenphosphat-Technologie (LiFePO4) mit einer Zellkapazität von 314 Ah. Die Batterie ist für stationäre Hochvolt-Speichersysteme ausgelegt.
Kann das Sigenergy Speichersystem im Außenbereich installiert werden?
Der Sigen Energy Controller 12.0 TP und das Batteriemodul besitzen die Schutzart IP66. Eine Installation im geeigneten Außenbereich ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Welche Unterschiede bestehen zwischen dem Energy Controller 12.0 TP und dem Hybrid Inverter 12.0 TP2?
Der Energy Controller 12.0 TP verfügt über drei unabhängige MPP-Tracker und unterstützt maximal 19,2 kW PV-Anschlussleistung. Der Hybrid Inverter 12.0 TP2 besitzt zwei MPP-Tracker und unterstützt bis zu 24 kW PV-Generatorleistung. Beim TP2 erfolgt die Batterieanbindung über einen separaten SigenStor Battery Controller.
Wie lassen sich die Energiedaten des Sigenergy Speichersystems überwachen?
Über die mySigen App lassen sich bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung, zum Batteriespeicher und zum Energieverbrauch einsehen. Ein kompatibler Sigen Sensor unterstützt die Erfassung relevanter Energieflüsse am Netzanschlusspunkt.
