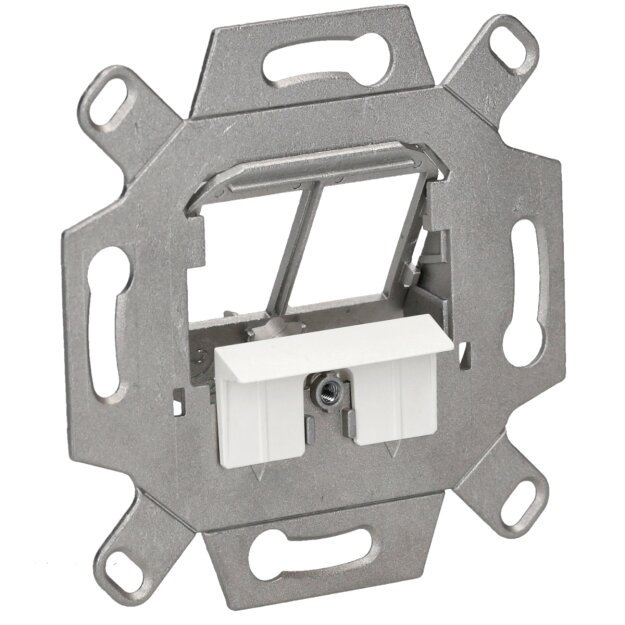

Rutenbeck UM-MA KS 2 Up Montageadapter Unterputz für 1–2 Keystone-Module (13900005)
Der Rutenbeck UM-MA KS 2 Up Montageadapter 13900005 dient zur Unterputzmontage von einem oder zwei kompatiblen Universal- beziehungsweise Keystone-Modulen. Er eignet sich für modulare Netzwerk-, Daten- und Multimediaanschlüsse der Rutenbeck-Systeme R-Data, R-Media und R-Fibre. Der Adapter ermöglicht einen geraden oder um 30° geneigten Modulauslass und lässt sich mit geeigneten TAE-Designabdeckungen verschiedener Schalterprogramme kombinieren.
Der Tragadapter besteht aus robustem Zinkdruckguss und verfügt über einen abbrechbaren Metalltragring zur Verwendung als Stegversion. Zum Lieferumfang gehören passende Blenden für TAE-Abdeckungen in Reinweiß (RAL 9010) und Schwarz (RAL 9005). Ein definierter Erdanschluss über handelsübliche Flachsteckverbinder ist möglich. Die Montage eignet sich besonders für Kaiser-Electronicdosen oder vergleichbare geeignete Installationsdosen.
Vorteile im Überblick
- Für 1–2 Keystone-Module: Aufnahme von einem oder zwei kompatiblen Rutenbeck Universal- oder Keystone-Modulen.
- Gerader oder schräger Modulauslass: Flexible Ausrichtung der eingesetzten Module mit 0° oder 30° Neigung.
- R-Data, R-Media und R-Fibre: Geeignet für kompatible Daten-, Multimedia- und Glasfaseranschlussmodule.
- Robuster Zinkdruckguss: Stabiler Tragadapter für die dauerhafte Unterputzinstallation.
- Blenden inklusive: Abdeckblenden in Reinweiß RAL 9010 und Schwarz RAL 9005 enthalten.
- Abbrechbarer Tragring: Ermöglicht die Verwendung als Stegversion bei geeigneten Installationen.
- Definierter Erdanschluss: Anschlussmöglichkeit über handelsübliche Flachsteckverbinder.
- Designfähig: Für geeignete TAE-Abdeckungen von Busch-Jaeger, JUNG, Gira, Berker und Merten.
- Metrische Befestigung: Gewinde für die Montage kompatibler Zentralstücke.
- Unterputzmontage: Geeignet für Kaiser-Electronicdosen und vergleichbare Installationsdosen.
Technische Daten
- Hersteller: Rutenbeck
- Herstellerartikelnummer: 13900005
- Produktbezeichnung: UM-MA KS 2 Up
- Produktart: Montageadapter / Modulträger
- Ausführung: 2-fach
- Anzahl aufnehmbarer Module: 1 oder 2
- Geeignete Modultypen: Kompatible Universal- und Keystone-Module
- Kompatible Modulsysteme: R-Data, R-Media und R-Fibre
- Modulauslass: Gerade oder schräg
- Neigungswinkel: 0° / 30°
- Montageart: Unterputz
- Empfohlene Installationsdose: Kaiser-Electronicdose oder vergleichbare geeignete Dose
- Werkstoff: Zinkdruckguss
- Oberfläche: Zinkdruckguss
- Farbe Tragadapter: Metall
- Tragring: Vorhanden, abbrechbar
- Stegversion: Möglich
- Erdungsanschluss: Über geeigneten Flachsteckverbinder möglich
- Befestigung Zentralstücke: Metrische Schrauben
- Designfähig: Ja
- Kompatible Schalterprogramme: Geeignete TAE-Designabdeckungen von Berker, Busch-Jaeger, Gira, JUNG, Merten und weiteren Herstellern
- Blenden: Für TAE-Abdeckungen enthalten
- Blendenfarben: Reinweiß und Schwarz
- RAL-Farbton Reinweiß: 9010
- RAL-Farbton Schwarz: 9005
- Halogenfrei: Ja
- Länge: 70 mm
- Breite: 30 mm
- Höhe: 70 mm
- Abmessungen (L × B × H): 70 × 30 × 70 mm
- Nettogewicht: 0,03 kg
- RoHS-konform: Ja
- EAN: 4043921665787
- Herstellungsland: Deutschland
- Hersteller-Verpackungseinheit: 10 Stück
- Anwendungsbereich: Modulare Netzwerk-, Daten- und Multimediaanschlüsse im Innenbereich
Lieferumfang
- 1 × Rutenbeck UM-MA KS 2 Up Unterputz-Montageadapter, Artikelnummer 13900005
- Blenden für TAE-Abdeckungen in Reinweiß (RAL 9010) und Schwarz (RAL 9005)
Montagehinweis: Der Montageadapter ist für die Unterputzinstallation von einem oder zwei kompatiblen Universal- beziehungsweise Keystone-Modulen vorgesehen. Vor der Montage müssen die Eignung der Installationsdose, die Modulkompatibilität und die benötigte Einbautiefe geprüft werden. Für die Installation werden Kaiser-Electronicdosen oder vergleichbare geeignete Dosen empfohlen. Der Tragring darf nur entsprechend den Montagevorgaben für die Stegversion abgebrochen werden. Ein erforderlicher Erdungsanschluss ist über einen geeigneten Flachsteckverbinder auszuführen. Universalmodule, Keystone-Module sowie zusätzliche Designabdeckungen und Abdeckrahmen sind separat erhältlich. Weitere Informationen unter Sicherheitsinformation.
Häufig gestellte Fragen (FAQ)
Wofür wird der Rutenbeck UM-MA KS 2 Up Montageadapter verwendet?
Der Rutenbeck UM-MA KS 2 Up dient zur Unterputzmontage von einem oder zwei kompatiblen Universal- beziehungsweise Keystone-Modulen. Er eignet sich für modulare Daten-, Netzwerk- und Multimediaanschlüsse der Rutenbeck-Systeme R-Data, R-Media und R-Fibre.
Wie viele Keystone-Module passen in den Rutenbeck UM-MA KS 2 Up?
Der Montageadapter kann ein oder zwei geeignete Universal- beziehungsweise Keystone-Module aufnehmen. Je nach eingesetzten Modulen lassen sich damit beispielsweise ein oder zwei RJ45-Netzwerkanschlüsse realisieren. Die entsprechenden Module gehören nicht zum Lieferumfang.
Kann der Rutenbeck Montageadapter gerade und schräg montiert werden?
Ja, der Rutenbeck UM-MA KS 2 Up ermöglicht einen geraden oder um 30° geneigten Modulauslass. Dadurch lässt sich die Ausrichtung der eingesetzten Anschlussmodule an die jeweilige Einbausituation anpassen.
Welche Schalterprogramme sind mit dem Rutenbeck UM-MA KS 2 Up kompatibel?
Der Montageadapter kann mit geeigneten TAE-Designabdeckungen verschiedener Schalterhersteller kombiniert werden. Dazu zählen unter anderem kompatible Ausführungen von Busch-Jaeger, JUNG, Gira, Berker und Merten. Die erforderlichen Zentralstücke und Abdeckrahmen müssen zum jeweiligen Schalterprogramm passen.
Sind beim Rutenbeck UM-MA KS 2 Up bereits RJ45-Module und Abdeckungen enthalten?
Der Montageadapter wird mit Blenden für TAE-Abdeckungen in Reinweiß RAL 9010 und Schwarz RAL 9005 geliefert. RJ45-Netzwerkmodule, weitere Keystone-Module sowie zusätzliche Designabdeckungen und Abdeckrahmen sind nicht enthalten und müssen separat ausgewählt werden.
| Produktgruppe: | Zubehör/Ersatzteile für Fernmeldetechnik |
Technische Daten und Merkmale zu Rutenbeck 13900005 UM-MA-KS 2 Unterputz Montageadapter Unterputz für ein oder zwei Universalmodule oder Keystonemodule gerader oder schräger Modulauslass 30°:
| Art des Zubehörs/Ersatzteils | Modulträger |
