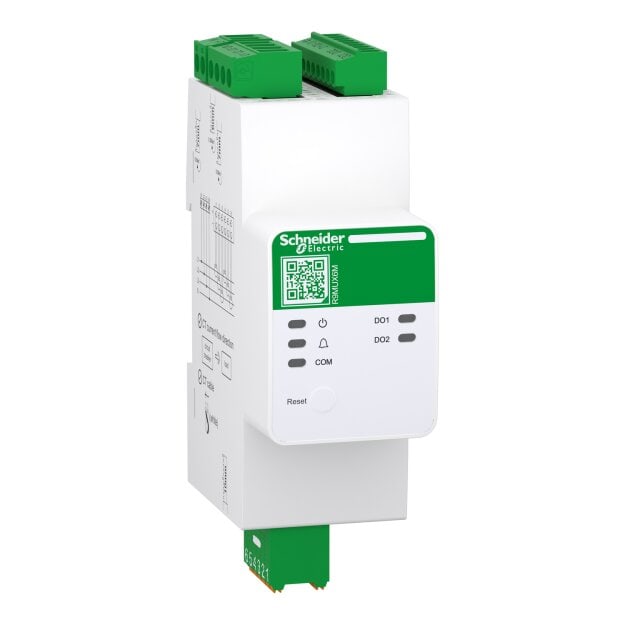

R9MUX6M Resi9 Energiesensor Universal Modbus 80A 160A 250A

Artikelnummer: R9MUX6M Schneider-R9MUX6M_3606487091301
Hersteller: Schneider Electric
EAN: 3606487091301

UVP: 236,81 €

217,59 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Der Resi9 Energiesensor Universal in Kombination mit den entsprechenden Stromwandlern ist ein Energiezähler für einphasige und dreiphasige Stromkreise. Die Messung erfolgt demnach über zusätzlich angeschlossene Resi9-Stromwandler mit 80A, 160A oder 250A. Es kann dank des seriellen Modbus-Kommunikationsprotokolls an ein übergeordnetes System angeschlossen werden. In Verbindung mit unseren Logik – Controllern, dem Wiser for KNX und spaceLYnk, kann ganz einfach Energiemessung in KNX – Anlagen aufgesetzt werden. An einen Energiesensor können bis zu 6 Stromwandler angeschlossen werden. Ein Energiesensor hingegen beansprucht lediglich 1 Modbus Adresse, sodass bis zu 15 Energiesensoren je nach Controller genutzt werden können. Das Gerät misst bidirektional, d.h. sowohl produzierte als auch belieferte Wirkenergie (kWh) wird erfasst. Ausserdem hat das Geräte zwei digitale Ausgänge z.B. zur Erzeugung von Steuersignalen - Impulsbreite - 0 - 9999 ms. Nominelle Spannung: AC 100-240 V, 50/60 Hz, or DC 80-265 V. Verlustleistung kleiner 5 VA AC: kleiner 3 W DC. Die Betriebstemperatur beträgt -25°C bis +60°C. Die Schutzart ist IP40 Frontdisplay, IP20 Gehäuse. Die Abmessungen betragen (B x L x H): 36 x 70 x 114,6 mm.

Technische Daten und Merkmale zu R9MUX6M Resi9 Energiesensor Universal Modbus 80A 160A 250A:

Montageart	REG
Breite	36 mm
Ausführung	Messwandler
Höhe	113 mm
Tiefe	70 mm
Geeignet für	Bezug/Lieferung
Anzeigeart	digital
Leistungsaufnahme	3 W
Frequenz	45 Hz
Frequenz	55 Hz
Maximalstrom (Imax)	250 A
Breite in Teilungseinheiten	2
Zählertyp	elektronisch
Schutzart (IP)	IP20
Ausführung der Schnittstelle	Modbus
Energieart	Wirkleistung
Tarifausführung	Eintarif
Geeicht	Ja
Zulassung	innerstaatlich
Impulsausgang	elektrisch
Impulsart	D0
Impulsrate	400 Imp/kWh (kvarh)
Genauigkeitsklasse	B
Polart	Vierleiter
Nennspannung (Un) N-L	100 V
Nennspannung (Un) N-L	240 V
Nennspannung (Un) L-L	304 V
Nennspannung (Un) L-L	456 V
Nennstrom (In)	80 A
