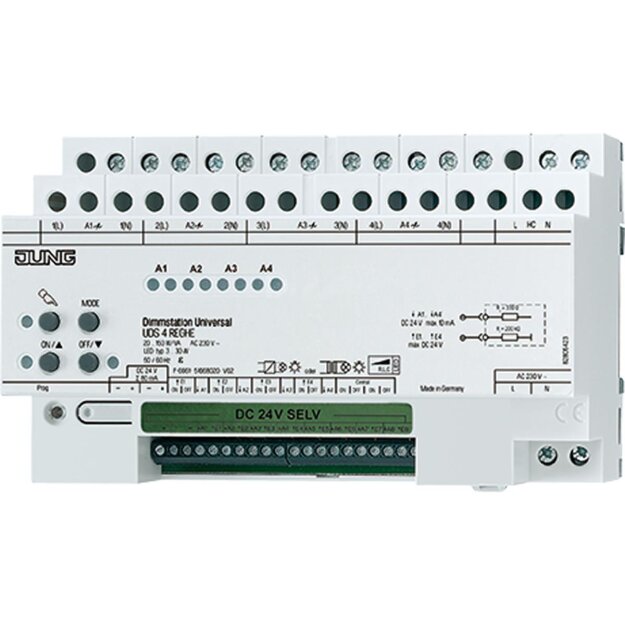

Jung UDS4REGHE Dimmstation Universal 4fach
LED-Universal-Dimmstation 4fach, REG, 8 TE
REG-Gehäuse 8 TE
Bestimmungsgemäßer Gebrauch
- Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen
- Geeignet für Mischlast bis zur angegebenen Gesamtleistung
- Am selben Lastausgang kein Mischlastbetrieb von elektronischen und induktiven Trafos
- Bedienung mittels Sensormodulen, Tastsensor-Modulen, Tastsensoren 24 V, Tastsensor-Modulen 24 V oder unbeleuchteten Installationstastern
- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
- Betrieb des Geräts mit Universal-Leistungszusätzen in Kombination mit elektronischen Trafos ist nicht möglich! Zur Leistungserweiterung beim Betrieb elektronischer Trafos Tronic-Leistungszusätze verwenden.
Produkteigenschaften
- Tastenfeld zur Bedienung der Dimmstation
- Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Dimmstation über Ansteuerausgänge A1’ ... A4’.
- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
- Elektronischer Übertemperaturschutz
- Einschalthelligkeit für jeden Lastausgang separat einstellbar
- Einschalthelligkeit dauerhaft speicherbar
- Einschalten durch lampenschonenden Softstart
- Ausschalten mit Abdimmfunktion
- Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich
- Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
- Anschluss für Hotelcard-Schalter
- Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgänge
- Parallelschalten von zwei Dimmstationen oder einer Dimmstation und einer Relaisstation
- Automatische Einstellung des zur Last passenden Dimmprinzips
- Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Funktion Hotelcard-Schalter
In Kombination mit einem Hotelcard-Schalter (Art.-Nr.: .. CARD ..) wird nach dem Einlegen der Hotelcard das Licht auf Einschalthelligkeit eingeschaltet. Nach dem Entnehmen der Hotelcard bleibt eingeschaltetes Licht noch für ca. 1 Minute eingeschaltet und die Dimmstation kann bedient werden. Nach Ablauf der Zeit wird das Licht innerhalb einer einstellbaren Zeit von ca. 30 Sekunden - 3 Minuten dunkler bis auf Minimalhelligkeit gedimmt und dann ausgeschaltet. Die Dimmstation kann dann erst wieder nach Einlegen der Hotelcard bedient werden.
