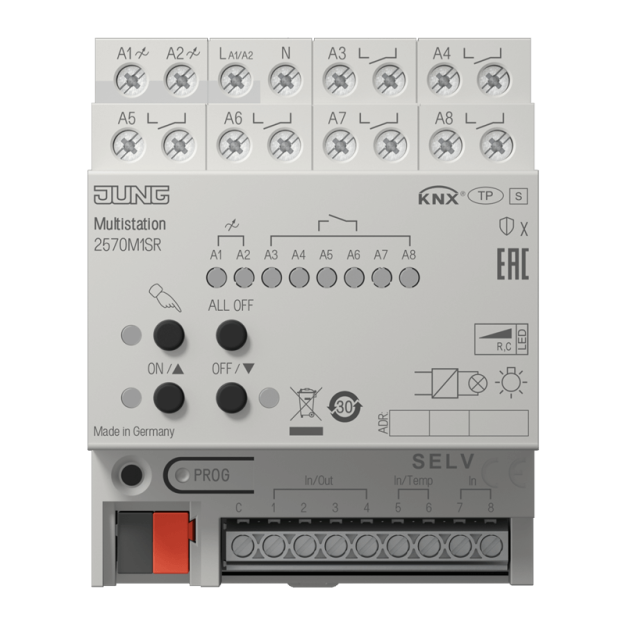

Jung 2570M1SR Multistation Compact
KNX Multistation, REG, 4 TE, Secure
REG-Gehäuse 4 TE
Bestimmungsgemäßer Gebrauch
- Schalten von elektrischen Gebläsekonvektoren (Fan Coil) und anderen Verbrauchern AC 110 / 230 V
- Schalten und Dimmen von Beleuchtung
- Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
- Schalten elektrothermischer Stellantriebe
- Raumtemperaturregler zum Regeln der Temperatur
- Eingänge zur Abfrage konventioneller, potentialfreier Kontakte, und Senden von Telegrammen auf den KNX-Bus
- Signalauswertung von Bewegungsmelder Mini Basic (Art.-Nr.: BM 360 MB WW), Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01)
- Temperaturerfassung über NTC-Temperaturfühler (Art.-Nr.: FF NTC)
- Ausgänge zur Ansteuerung von LED
- Betrieb im KNX-System
- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
- Ausgänge manuell bedienbar
- Rückmeldung im Handbetrieb und im Busbetrieb
- Szenenfunktion
- Sperren einzelner Ausgänge per Hand oder Bus
- Betriebsstundenzähler, außer Jalousiefunktion
- Abschaltung nicht benötigter Ausgänge
- Logikfunktionen
- KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0
- Updatefähig mit ETS Service-App
Fan-Coil-Funktion
- Anschluss von bis zu zwei Fan Coils (Gebläsekonvektoren) mit Lüfterstufen
- Betriebsarten für Heiz-, Kühl- oder kombinierten Heiz-/Kühlbetrieb
- 2- oder 4-Rohr-Betrieb
- Einzelnes oder hierarchisches Schalten der Lüfterstufen
Schaltfunktion
- Schließer- oder Öffnerbetrieb
- Logische Verknüpfung und Zwangsführung
- Rückmeldefunktion
- Zentrale Schaltfunktion mit Sammelrückmeldung
- Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Jalousiefunktion
- Eignung für AC-Motoren 110 / 230 V
- Behangposition direkt ansteuerbar
- Lamellenstellung direkt ansteuerbar
- Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
- Zwangsstellung durch übergeordnete Steuerung
- Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
- Sonnenschutzfunktion
Funktion Stellantriebe
- Schaltbetrieb oder PWM-Betrieb
- Stellantriebe mit Charakteristik stromlos offen oder stromlos geschlossen ansteuerbar
- Überlastsicher, kurzschlusssicher
HLK-Funktion
- Integrierte Raumtemperaturregelung mit Sollwertvorgabe
- Reglerfunktion für Heiz- und Kühlbetrieb
- Schutz gegen festsitzende Ventile
- Notbetrieb bei Busausfall für Sommer und Winter
- Zwangsstellung
- Unterschiedliche Sollwerte für Zwangsstellung oder Notbetrieb bei Busausfall für Sommer und Winter
- Zyklische Überwachung der Eingangssignale parametrierbar
Dimmfunktion
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
- Leerlaufsicher
- Elektronischer Kurzschlussschutz
- Elektronischer Übertemperaturschutz
- Meldung bei Kurzschluss, Spannungsausfall und Überlast
- Parametrierbares Einschalt- und Dimmverhalten
- Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
- Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
- Leistungserweiterung durch Parallelschalten von Dimmausgängen möglich
Nebenstellen
- Anschluss von potentialfreien Kontakten, wie Tastern, Schaltern oder Reedkontakten
- Die Abfrage mit einem Impulsstrom vermeidet Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten
- Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung
- Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte
- Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall
- Anschluss von Tür- oder Fensterkontakten zur Auswertung der Status offen, geschlossen, gekippt und Griffposition
- Anschluss von Bewegungsmelder Mini Basic (Art.-Nr.: BM 360 MB WW), Betauungssensoren (Art.-Nr.: BTS 01), Leckagesensoren (Art.-Nr.: LES 01) und Temperatur-Fernfühler (Art.-Nr.: FF NTC)
- Impulszähler mit Haupt- und Zwischenzähler
- Kombination von benachbarten Eingangskanälen bei Anschluss von Taster, Tür- oder Fensterkontakt
- Anschluss von LED z.B. LED-Lampe, 5 V DC, 2,2 mA (Art.-Nr. 9605 LED ..)
- Kurzschlussfest, überlastgeschützt und verpolungssicher
- Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem Strombedarf
KNX Secure: Secure
