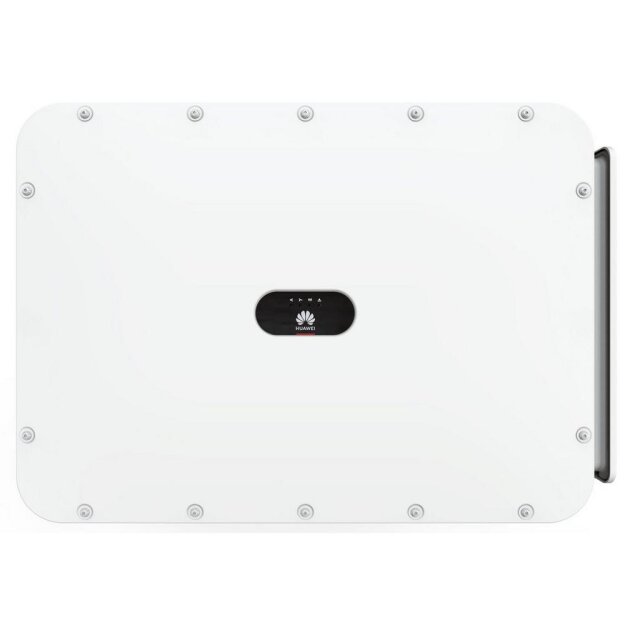

Huawei SUN2000-150K-MG0 – dreiphasiger String-Wechselrichter mit 150 kW
Der Huawei SUN2000-150K-MG0 ist für große gewerbliche und industrielle Photovoltaikanlagen ausgelegt. Mit 150 kW AC-Nennleistung, sieben unabhängigen MPP-Trackern und 21 Stringeingängen ermöglicht er die getrennte Regelung mehrerer Modulfelder. Bis zu 48 A nutzbarer Eingangsstrom je MPP-Tracker unterstützen die Anlagenplanung mit leistungsstarken PV-Modulen.
Produktvorteile
-
150 kW AC-Nennleistung für dreiphasige Netzeinspeisung
-
Sieben unabhängige MPP-Tracker mit insgesamt 21 Stringeingängen
-
48 A maximaler Eingangsstrom je MPPT und bis zu 23 A je Stringeingang
- Bis zu 1.100 V DC-Eingangsspannung
-
Integrierter Störlichtbogenschutz und Überwachung von PV-Stringfehlern
- Schutzart IP66 und geregelte Luftkühlung
-
RS485 und USB sowie optionale WLAN- und Mobilfunkanbindung
Überwachung großer PV-Anlagen
Der Wechselrichter unterstützt die Überwachung der angeschlossenen PV-Strings und die Einbindung in das Huawei-FusionSolar-Monitoring. LED-Anzeigen und die FusionSolar App erleichtern die Zustandskontrolle. WLAN- oder 4G-Kommunikation lassen sich über geeignetes, separat erhältliches Zubehör ergänzen.
Technische Daten
-
Modell: Huawei SUN2000-150K-MG0
-
Gerätetyp: netzgekoppelter, dreiphasiger String-Wechselrichter
-
AC-Nennleistung: 150 kW
-
Maximale AC-Scheinleistung: 165 kVA
-
MPP-Tracker: 7
-
Stringeingänge: 21, jeweils 3 pro MPP-Tracker
-
Maximaler Eingangsstrom je MPPT: 48 A
-
Maximaler Eingangsstrom je Stringeingang: 23 A
-
Maximaler Kurzschlussstrom je MPPT: 66 A
-
Maximale DC-Eingangsspannung: 1.100 V
-
Startspannung: 200 V
-
MPP-Betriebsspannungsbereich: 200–1.000 V
-
Maximaler Wirkungsgrad: 98,6 % bei 400 V; 98,8 % bei 480 V
-
Europäischer Wirkungsgrad: 98,4 %
-
Schutzfunktionen: Störlichtbogenschutz, Inselnetzschutz, DC-Verpolungsschutz, Isolations- und Fehlerstromüberwachung
-
Überspannungsschutz: AC- und DC-seitig integriert
-
Kommunikation: RS485 und USB; WLAN/4G mit optionalem Zubehör
-
Anzeige: LED-Anzeigen und FusionSolar App
-
Schutzart: IP66
-
Kühlung: geregelte Luftkühlung
-
Betriebstemperatur: −25 bis +60 °C
-
Abmessungen H × B × T: 710 × 1.000 × 395 mm
-
Gewicht einschließlich Montageplatte: ≤ 99 kg
Installationshinweis: Planung, Montage und Anschluss erfolgen durch qualifiziertes Fachpersonal. Die PV-Generatorleistung in kWp ist anhand der aktuellen Auslegungsvorgaben und der zulässigen Spannungs-, Strom- und Kurzschlussstromgrenzen festzulegen. Netzanschluss, Absicherung und Schutzkonzept müssen auf die konkrete Anlage abgestimmt werden.
Häufige Fragen zum Huawei SUN2000-150K-MG0
Für welche Anlagen eignet sich der Wechselrichter?
Er eignet sich für große netzgekoppelte PV-Anlagen, beispielsweise auf Gewerbehallen, Industriegebäuden oder landwirtschaftlichen Betriebsgebäuden.
Wie viele PV-Strings können angeschlossen werden?
Es stehen 21 Stringeingänge zur Verfügung, verteilt auf sieben MPP-Tracker. Je Tracker können bis zu drei Strings angeschlossen werden. Die gemeinsamen Stromgrenzen sind dabei einzuhalten.
Gelten die 48 A für jeden Stringeingang?
Die 48 A gelten für den gesamten MPP-Tracker. Je einzelnem Stringeingang sind maximal 23 A vorgesehen. Die angeschlossenen Strings teilen sich die Stromgrenze ihres Trackers.
Welche PV-Generatorleistung in kWp ist möglich?
Die AC-Nennleistung von 150 kW ist von der angeschlossenen Modulleistung in kWp zu unterscheiden. Eine zulässige DC-Überbelegung muss anhand der aktuellen Huawei-Auslegungsvorgaben und der elektrischen Stringdaten geprüft werden.
Ist eine WLAN- oder Mobilfunkverbindung integriert?
RS485 und USB stehen zur Verfügung. Für eine WLAN- oder 4G-Anbindung wird geeignetes optionales Kommunikationszubehör benötigt.
Versorgt der Wechselrichter die Anlage bei einem Netzausfall?
Der SUN2000-150K-MG0 ist für die netzgekoppelte Einspeisung vorgesehen. Eine eigenständige Ersatzstromversorgung wird durch dieses Gerät allein nicht bereitgestellt.
