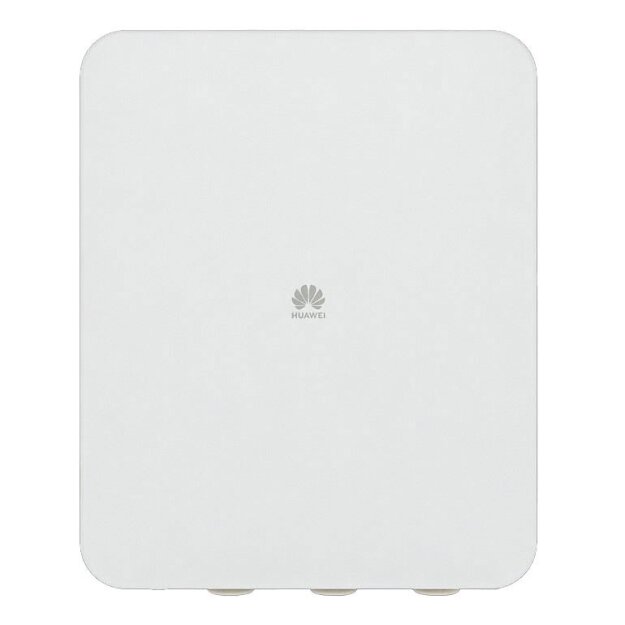

Huawei SmartGuard-63A-T0 – automatische Netzumschaltbox mit Energiemanagement
Der Huawei SmartGuard-63A-T0 ermöglicht die automatische Umschaltung zwischen Netz- und Ersatzstrombetrieb in kompatiblen Huawei PV-Speichersystemen. Er wird in die Hauszuleitung eingebunden und unterstützt einen maximalen Netzstrom von 63 A je Phase. Die integrierte EMMA übernimmt Mess- und Energiemanagementfunktionen.
Mit geeigneten MAP0-Wechselrichtern und einem passenden Batteriespeicher ist eine dreiphasige Ersatzstromversorgung möglich. Bei kompatiblen M1- und MB0-Wechselrichtern gelten andere Bedingungen: Die Ersatzstromversorgung erfolgt einphasig mit Phasenkopplung. Die nutzbare Leistung und die versorgbaren Verbraucher richten sich daher nach dem eingesetzten Wechselrichter und Speicher.
Produktvorteile
-
Automatische Netzumschaltung: wechselt bei Netzausfall in den Ersatzstrombetrieb des kompatiblen Systems.
-
Bis zu 63 A je Phase: für die Einbindung in entsprechend ausgelegte Hausanschlüsse.
-
Dreiphasiger Ersatzstrom mit MAP0: in Verbindung mit geeigneten Wechselrichtern und Batteriespeichern.
-
Integrierte EMMA: verbindet Energiemessung und Energiemanagement.
-
Separate Lastanschlüsse: für Ersatzstromverbraucher und Verbraucher außerhalb der Ersatzstromversorgung.
-
Manueller Bypass: unterstützt den vorgesehenen Überbrückungsbetrieb.
-
Schutzart IP55: für geeignete Montageorte gemäß Installationsvorgaben.
Technische Daten
-
Hersteller / Modell: Huawei SmartGuard-63A-T0
-
Produkttyp: automatische Netzumschaltbox mit integriertem Energiemanagement
-
Netzanschluss: dreiphasig, L1 / L2 / L3 / N / PE
-
AC-Nennspannung: 380 / 400 / 415 V; 220 / 230 / 240 V zwischen Phase und Neutralleiter
-
Maximaler Netzstrom: 63 A je Phase
-
Maximaler Strom am Wechselrichteranschluss: 60 A je Phase
-
Maximaler Strom zum Ersatzstrom-Lastanschluss: 63 A je Phase; verfügbare Ersatzstromleistung systemabhängig
-
Umschaltzeit: bis zu 20 ms mit MAP0; bis zu 100 ms mit M1/MB0 unter den vorgesehenen Betriebsbedingungen
-
Energiemanagement: EMMA integriert
-
Kommunikation: LAN, WAN, WLAN und RS485
-
WLAN: AP-Modus zur lokalen Verbindung
-
Bypass: manuell
-
Kühlung: natürliche Konvektion
-
Schutzart: IP55
-
Abmessungen (B × H × T): 490 × 600 × 170 mm
-
Gewicht ohne Montageplatte: 17 kg
Planung und Installation: Wechselrichter, Batteriespeicher, Netzform und Lastaufteilung müssen aufeinander abgestimmt sein. Die Strombelastbarkeit des SmartGuard entspricht nicht der verfügbaren Ersatzstromleistung. Installation und Inbetriebnahme erfolgen durch qualifiziertes Fachpersonal nach den Vorgaben für die konkrete Systemkombination.
FAQ zum Huawei SmartGuard-63A-T0
Was wird für den Ersatzstrombetrieb benötigt?
Erforderlich sind ein kompatibler Huawei Wechselrichter, ein geeigneter Batteriespeicher und eine entsprechend geplante Elektroinstallation. Der SmartGuard übernimmt die Netzumschaltung und das zugehörige Energiemanagement.
Ist mit jedem kompatiblen Wechselrichter dreiphasiger Ersatzstrom möglich?
Eine echte dreiphasige Ersatzstromversorgung ist mit geeigneten MAP0-Wechselrichtern möglich. Bei M1- und MB0-Geräten erfolgt die Versorgung einphasig mit Phasenkopplung. Drehstromverbraucher müssen bei diesen Kombinationen außerhalb des Ersatzstromkreises angeschlossen werden.
Welche Ersatzstromleistung steht zur Verfügung?
Die Leistung hängt vom Wechselrichter, der Speicherkonfiguration, dem Ladezustand und der PV-Erzeugung ab. Die Angabe 63 A beschreibt die Strombelastbarkeit der Umschaltbox und keine zugesicherte Ersatzstromleistung.
Welche Funktion übernimmt die integrierte EMMA?
EMMA erfasst Energieflüsse und unterstützt die Steuerung kompatibler Verbraucher innerhalb des Huawei Energiesystems. Verfügbare Funktionen richten sich nach der Anlagenkonfiguration und dem Softwarestand.
Können alle Verbraucher über den Ersatzstromanschluss versorgt werden?
Die Lastaufteilung wird anhand der verfügbaren Systemleistung und der Verbraucher geplant. Leistungsbedarf, Anlaufströme und die benötigte ein- oder dreiphasige Versorgung sind dabei zu berücksichtigen.
Welche Leistung in kWp besitzt der SmartGuard?
Der SmartGuard besitzt keine eigene PV-Generatorleistung in kWp. Diese ergibt sich aus den Solarmodulen der angeschlossenen Anlage.
