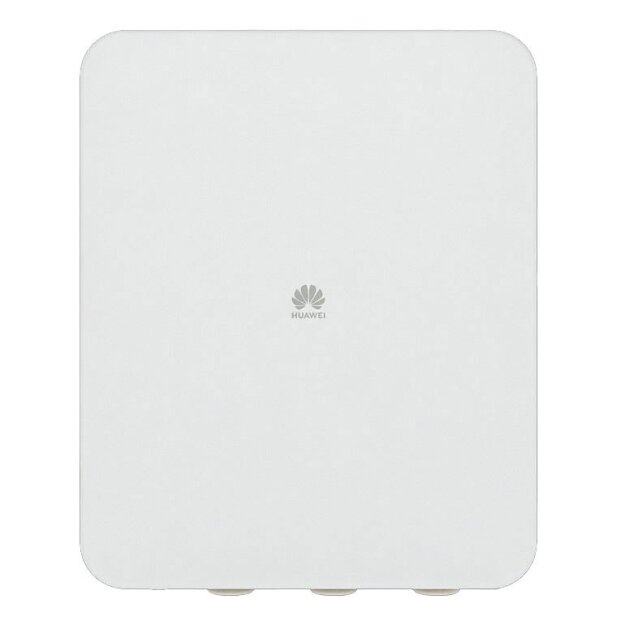

Huawei SmartGuard-63A-S0 – einphasige Netzumschaltbox mit Energiemanagement
Der Huawei SmartGuard-63A-S0 ermöglicht die automatische Umschaltung zwischen Netz- und Ersatzstrombetrieb in kompatiblen Huawei PV-Speichersystemen. Die einphasige Umschaltbox wird in die entsprechend ausgelegte Zuleitung eingebunden und unterstützt einen maximalen Netzstrom von 63 A. Der integrierte Energiecontroller übernimmt Mess- und Energiemanagementfunktionen.
Bei einem Netzausfall versorgt das angeschlossene System die vorgesehenen Ersatzstromverbraucher über einen geeigneten Wechselrichter und Batteriespeicher. Separate Anschlüsse ermöglichen die Aufteilung in Verbraucher mit und ohne Ersatzstromversorgung. Im unterstützten Schnellumschaltmodus beträgt die Umschaltzeit höchstens 20 ms.
Produktvorteile
-
Automatische Netzumschaltung: unterstützt den Wechsel in den Ersatzstrombetrieb bei Netzausfall.
-
Einphasiger Anschluss: für kompatible Huawei Systeme mit 220 bis 240 V AC.
-
Bis zu 63 A Netzstrom: für entsprechend dimensionierte Installationen.
-
Integriertes Energiemanagement: erfasst Energieflüsse und unterstützt die Steuerung kompatibler Verbraucher.
-
Separate Lastanschlüsse: für Verbraucher mit und ohne Ersatzstromversorgung.
-
Manueller Bypass: ermöglicht den vorgesehenen Überbrückungsbetrieb.
-
Schutzart IP55: für geeignete Montageorte gemäß Installationsvorgaben.
Technische Daten
-
Hersteller / Modell: Huawei SmartGuard-63A-S0
-
Produkttyp: automatische Netzumschaltbox mit Energiemanagement
-
Netzanschluss: einphasig, L / N / PE
-
AC-Nennspannung: 220 / 230 / 240 V
-
Maximaler Netzstrom: 63 A
-
Maximaler Strom am Wechselrichteranschluss: 60 A
-
Maximaler Strom am Ersatzstrom-Lastanschluss: 63 A; verfügbare Ersatzstromleistung systemabhängig
-
Gesamtstrom beider Lastabgänge: maximal 63 A unter den vorgesehenen Betriebsbedingungen
-
Umschaltzeit: ≤ 20 ms im unterstützten Schnellumschaltmodus
-
Eigenverbrauch: 10 W
-
Kommunikation: LAN, WAN, WLAN und RS485
-
Ethernet: 10/100 Mbit/s
-
WLAN: AP-Modus zur lokalen Verbindung
-
RS485: 2 Schnittstellen
-
Digitale Ein- / Ausgänge: jeweils 2
-
Bypass: manuell
-
Kühlung: natürliche Konvektion
-
Schutzart: IP55
-
Betriebstemperatur: −25 bis +50 °C; temperaturabhängige Stromreduzierung beachten
-
Abmessungen (B × H × T): 355 × 485 × 150 mm
-
Gewicht: maximal 14 kg
Planung und Installation: Wechselrichter, Batteriespeicher und Lastaufteilung müssen aufeinander abgestimmt sein. Die Strombelastbarkeit der Umschaltbox entspricht nicht der verfügbaren Ersatzstromleistung. Montage, Anschluss und Inbetriebnahme erfolgen durch qualifiziertes Fachpersonal gemäß den Vorgaben für die konkrete Systemkombination.
FAQ zum Huawei SmartGuard-63A-S0
Was wird für eine Ersatzstromversorgung benötigt?
Erforderlich sind ein kompatibler Huawei Wechselrichter, ein geeigneter Batteriespeicher und eine entsprechend geplante Elektroinstallation. Der SmartGuard übernimmt die Umschaltung und zugehörige Steuerungsaufgaben.
Welche Wechselrichter werden unterstützt?
Zu den unterstützten Baureihen gehören SUN2000-2–6KTL-L1, SUN2000-3–6K-LB0 und SUN2000-8–10K-LC0. Maßgeblich sind die Freigabe des konkreten Modells, der Softwarestand und die nationalen Netzanschlussbedingungen.
Ist eine dreiphasige Ersatzstromversorgung möglich?
Der SmartGuard-63A-S0 ist für einphasige Systeme ausgelegt. Für eine dreiphasige Ersatzstromversorgung ist eine dafür freigegebene Systemkombination mit passender Umschaltbox erforderlich.
Welche Ersatzstromleistung steht zur Verfügung?
Die Leistung hängt vom Wechselrichter, dem Batteriespeicher, dessen Ladezustand und der PV-Erzeugung ab. Die Angabe 63 A beschreibt die Strombelastbarkeit der Box.
Welche Verbraucher werden bei Netzausfall versorgt?
Versorgt werden die am Ersatzstromabgang angeschlossenen Verbraucher innerhalb der verfügbaren Systemleistung. Leistungsbedarf und Anlaufströme sind bei der Planung zu berücksichtigen.
Welche Leistung in kWp besitzt der SmartGuard?
Der SmartGuard besitzt keine eigene PV-Leistung in kWp. Die Generatorleistung ergibt sich aus den Solarmodulen der angeschlossenen Anlage.
