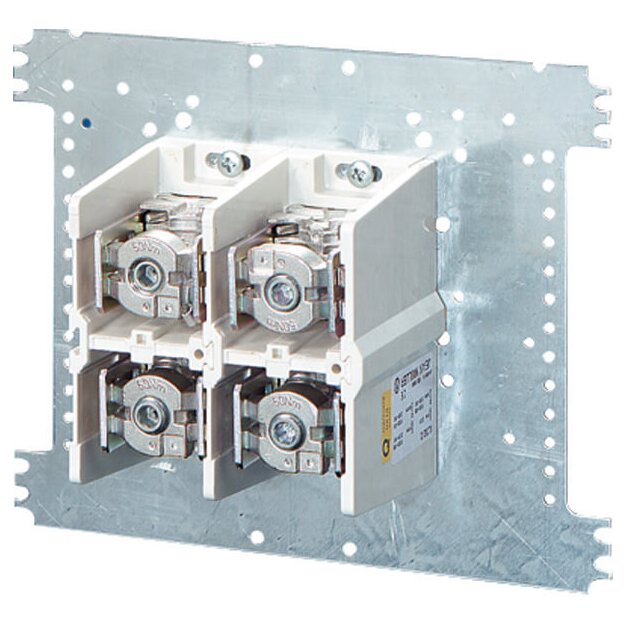

Isolierstoffgekapselte Niederspannungs-Schaltgerätekombination in Kastenbauform nach IEC 61439 -2 für Wandaufbau. Gehäuse müssen zur Montage im Freien geeignet sein, es sind die klimatischen Ein- und Auswirkungen auf die Betriebsmittel zu beachten. Kastenunterteile und -deckel aus schlagfestem Polycarbonat, halogen- und silikonfrei Farbe RAL 7035, Deckel transparent mit Schnellverschlüssen für Werkzeugbetätigung. Brennverhalten gem. IEC 60695-2-11 Glühdrahtprüfung + 960 °C. Maximale Wasseraufnahme von 10 mg nach DIN 53473. Schutzmaßnahme: Schutzisoliert (Schutzklasse II). Fabrikat: HENSEL Mi-Verteiler. Einspeisungsklemme, Mi VE 302, 300 mm², 2polig, auf Einbauplatte 300 x 300 mm
| Produktgruppe: | Ein- und mehrpolige Klemmenleiste |
Technische Daten und Merkmale zu Hensel MiVE302 Einspeisungsklemme, 300 qmm, 2polig, auf Einbauplatte,:
| Bohrlochabstand mittig | - |
| Explosionsgeprüfte Ausführung Ex e | - |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 120 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 300 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | - |
| Anschließbarer Leiterquerschnitt eindrähtig | 120 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 185 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 120 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 300 mm² |
| Bemessungsstrom In | 630 A |
| Bemessungsspannung | 690 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Polzahl | 2 |
| Anzahl der Klemmstellen je Pol | 4 |
| Montageart | Direktmontage |
| Werkstoff des Isolierkörpers | Duroplast |
| Betriebstemperatur | 55 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | sonstige |
| Halogenfrei | - |
| Breite | - |
| Höhe | - |
| Tiefe | - |
| Abschlussplatte erforderlich | nein |
| Farbe | grau |
| Transparent | - |
