Hensel ENYCASE DE-Serie
Hensel ENYCASE DE Kabelabzweigkästen & Abzweigdosen IP55
Die Hensel ENYCASE DE-Serie umfasst kompakte Kabelabzweigkästen für die Aufputzinstallation in Innenräumen und für geschützte Installationen im Freien. Je nach Ausführung sind die IP55-Abzweigdosen mit integrierter 5-poliger Abzweigklemme oder ohne Klemme mit freiem Verdrahtungsraum erhältlich.
- IP55 & IK07
- Mit oder ohne Klemme
- Halogen- & silikonfrei
Technische Highlights der ENYCASE DE-Serie
IP55
Für Innenräume und geschützte Installation im Freien
690 V
Bemessungs-
isolations-
spannung Ui
isolations-
spannung Ui
−25 °C bis +40 °C
Zulässige Umgebungstemperatur
Polypropylen
Halogenfrei und silikonfrei
Elastische Dichtmembranen
Flexible Leitungseinführung
IK07
Mechanische Schlagfestigkeit
DIN EN 60670-1/-22
Normkonforme Gehäuseausführung
Vielseitige Aufputzinstallation
Einsatzbereiche für Hensel DE Abzweigdosen
Die DE-Serie ist für Innenräume und für geschützte Installationen im Freien ausgelegt. Die kompakte Bauform eignet sich besonders für sichtbare Leitungsverbindungen an Wand und Decke.
*KI
*KI
Außenbereich
Für geschützte Außeninstallationen, beispielsweise unter Überdachungen oder an vergleichbar abgeschirmten Montageorten.
*KI
Aufputzinstallation
Für sauber geführte Leitungsabzweige bei sichtbaren Elektroinstallationen und Installationsrohren an der Wand.
*KI
Industrie
Kompakte Aufputzlösung für geschützte Installationsbereiche in Industriehallen, Produktionsbereichen und technischen Betriebsräumen.
Kompakte Leitungsverteilung
Hensel DE Kabelabzweigkästen für die Aufputzinstallation
Die Hensel ENYCASE DE Kabelabzweigkästen sind für elektrische Leitungsverbindungen in der Aufputzinstallation ausgelegt. Die kompakten Gehäuse schaffen geschützten Verdrahtungsraum zum Verbinden, Verteilen und Abzweigen elektrischer Leitungen in Innenräumen, Werkstätten, Industrie- und Betriebsbereichen sowie bei geschützter Installation im Freien.
Je nach Ausführung kann die DE-Serie als Abzweigdose mit integrierter 5-poliger Abzweigklemme oder als Variante ohne Klemme eingesetzt werden. Zwei Baugrößen, die Schutzart IP55 sowie graue und weiße Gehäusevarianten ermöglichen die Auswahl passend zu Leitungsführung, Verdrahtungsraum und Installationsumgebung.
8 Varianten · 2 Baugrößen
Alle Hensel DE Größen und Ausführungen im Überblick
Die Produktfamilie kombiniert zwei kompakte Gehäusegrößen mit grauen und weißen Farbvarianten sowie Ausführungen mit oder ohne integrierte Abzweigklemme.
Mit 5-poliger Abzweigklemme
Baugröße 1 – 88 × 88 × 50 mm
Baugröße 2 – 98 × 98 × 55 mm
Ohne Klemme – freier Verdrahtungsraum
Baugröße 1 – 88 × 88 × 50 mm
Baugröße 2 – 98 × 98 × 55 mm
Grau RAL 7035
Weiß ähnlich RAL 9016
Auswahlhilfe
Welche Hensel DE Abzweigdose passt zur Installation?
Klemmtechnik, Schutzart, Platzbedarf und Leitungsdurchmesser sind die wichtigsten Kriterien bei der Auswahl.
Mit Klemme oder ohne Klemme?
- Mit Abzweigklemme: integrierte 5-polige Schraubklemme für direkt ausgeführte Leitungsverbindungen.
- Ohne Klemme: freier Verdrahtungsraum für eine individuell gewählte Klemm- oder Verbindungslösung.
Wo ist IP55 geeignet?
IP55 steht für ein staubgeschütztes Gehäuse und Schutz gegen Strahlwasser. Die DE-Serie ist vom Hersteller für Innenräume und die geschützte Installation im Freien vorgesehen.
Für dauerhaft ungeschützte Außeninstallationen, Erdreich oder Unterwasseranwendungen sind andere ENYCASE-Baureihen vorgesehen.
Die passende Baugröße wählen
88 × 88 × 50 mm: kompakte Bauform mit 2,5 mm² Nennquerschnitt bei den entsprechenden DE-Ausführungen.
98 × 98 × 55 mm: größerer Verdrahtungsraum mit 4 mm² Nennquerschnitt bei den entsprechenden DE-Ausführungen.
Technisch richtig auswählen
Wichtige Kriterien für Kabelabzweigkasten und Abzweigdose
Aufputz-Abzweigdose für Wand und Decke
Die DE-Serie eignet sich als kompakter Kabelabzweigkasten für sichtbare Aufputzinstallationen. Elektrische Leitungen können innerhalb des Gehäuses verbunden, verteilt oder abgezweigt werden.
Abzweigklemme oder freier Verdrahtungsraum

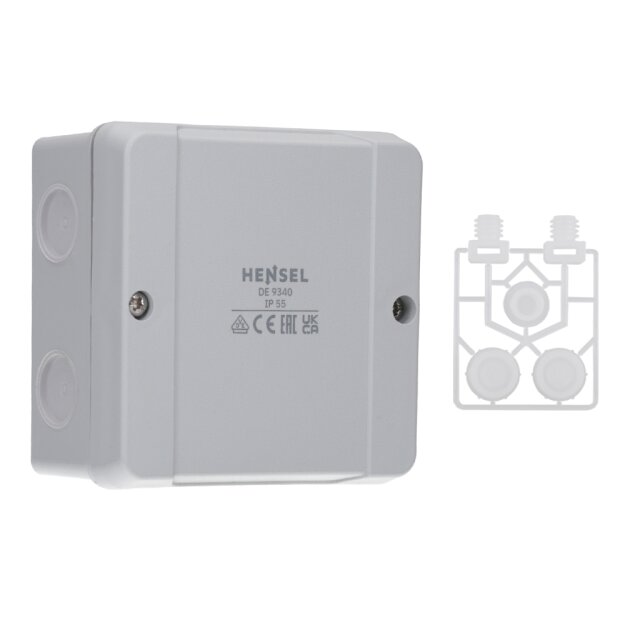

Modelle DE 9325, DE 9326, DE 9345 und DE 9346 besitzen eine integrierte 5-polige Abzweigklemme. DE 9320, DE 9321, DE 9340 und DE 9341 werden ohne Klemme geliefert.
Zwei Baugrößen und zwei Farben
Die DE-Familie umfasst 88 × 88 × 50 mm und 98 × 98 × 55 mm große Gehäuse. Je nach Artikel stehen Grau RAL 7035 und Weiß ähnlich RAL 9016 zur Auswahl.
Schutzart und Material
IP55, IK07 und 690 V Bemessungsisolationsspannung treffen auf ein halogen- und silikonfreies Polypropylen-Gehäuse. Die Werkstofftemperaturbeständigkeit beträgt −25 °C bis +80 °C.
Details für die Installation
Leitungseinführung und Verdrahtung der DE-Serie
Elastische Dichtmembranen
Die Gehäuse besitzen zehn elastische Dichtmembranen in den Gehäusewänden sowie eine weitere Leitungseinführung im Boden. Dadurch lassen sich Leitungswege flexibel an die jeweilige Aufputzinstallation anpassen.
Unterschiedliche Dichtbereiche
Bei der Baugröße 88 × 88 × 50 mm liegt der Dichtbereich bei 6–16 mm. Die größere Ausführung 98 × 98 × 55 mm nimmt Leitungsdurchmesser von 6–18 mm auf.
Geschraubter Gehäusedeckel
Der Deckel wird verschraubt. Damit bleibt der Verdrahtungsraum zugänglich und gleichzeitig für die vorgesehene geschützte Elektroinstallation geschlossen.
Modelle mit Schraubklemme
Die Varianten mit Abzweigklemme besitzen eine 5-polige Verbindungsklemme mit Schraubanschluss. Damit stehen vorkonfigurierte Klemmstellen direkt im Kabelabzweigkasten zur Verfügung.
Häufige Fragen
FAQ zur Hensel ENYCASE DE-Serie
Antworten zu IP55, Einsatzbereich, Größen, Farben, Klemmtechnik und Leitungseinführung.
Sind Hensel DE Abzweigdosen für den Außenbereich geeignet?
Die ENYCASE DE-Serie ist für Innenräume und für die geschützte Installation im Freien vorgesehen. Für dauerhaft ungeschützte Außenbereiche, Erdreich oder Unterwasseranwendungen sind die DE-Kabelabzweigkästen nicht ausgelegt.
Was ist der Unterschied zwischen DE mit und ohne Abzweigklemme?
DE 9325, DE 9326, DE 9345 und DE 9346 besitzen eine integrierte 5-polige Abzweigklemme mit Schraubanschluss. DE 9320, DE 9321, DE 9340 und DE 9341 werden ohne Klemme geliefert und bieten freien Verdrahtungsraum.
Welche Schutzart haben die Hensel DE Kabelabzweigkästen?
Alle hier dargestellten Varianten der ENYCASE DE-Serie besitzen die Schutzart IP55. Zusätzlich weist das Gehäuse die Schlagfestigkeit IK07 auf.
Welche Größen gibt es bei der DE-Serie?
Die acht Varianten verteilen sich auf zwei Baugrößen: 88 × 88 × 50 mm bei DE 9320, DE 9321, DE 9325 und DE 9326 sowie 98 × 98 × 55 mm bei DE 9340, DE 9341, DE 9345 und DE 9346.
In welchen Farben sind die Hensel DE Abzweigdosen erhältlich?
Die DE-Ausführungen sind innerhalb der Produktfamilie in Grau RAL 7035 und in Weiß ähnlich RAL 9016 verfügbar.
Welche Leitungsdurchmesser passen durch die Dichtmembranen?
Die kleinere Baugröße 88 × 88 × 50 mm besitzt Leitungseinführungen mit einem Dichtbereich von 6–16 mm. Bei der größeren Baugröße 98 × 98 × 55 mm beträgt der Dichtbereich 6–18 mm.
Welche Temperaturbereiche gelten für die DE-Serie?
Die zulässige Umgebungstemperatur liegt zwischen −25 °C und +40 °C. Das verwendete Polypropylen besitzt eine Werkstofftemperaturbeständigkeit von −25 °C bis +80 °C.
Welche Normen erfüllen die Hensel DE Kabelabzweigkästen?
Die ENYCASE DE Kabelabzweigkästen sind normkonform nach DIN EN 60670-1/-22 und IEC 60670-1/-22.
