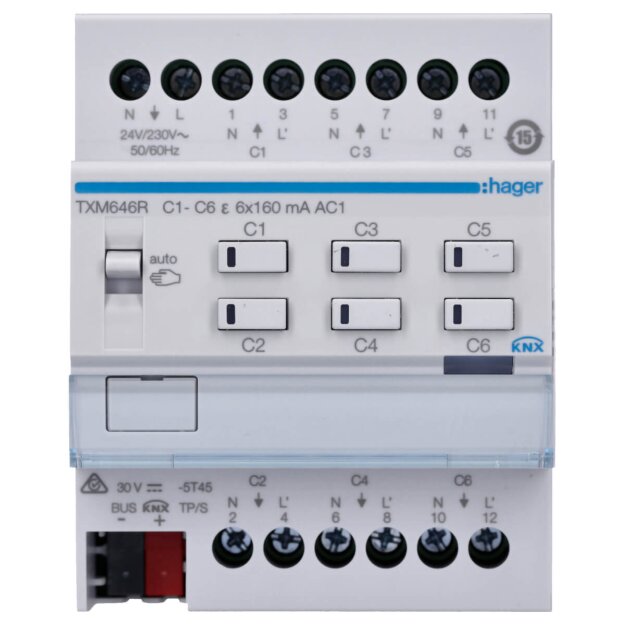

Hager TXM646R Heizungsaktor 6-fach KNX easy Regler für 24/230V Stellantriebe Triac

Hager TXM646R Heizungsaktor 6-fach KNX easy Regler für 24/230V Stellantriebe Triac

Artikelnummer: TXM646R
Hersteller: Hager
EAN: 3250618502046
Auslaufartikel: Lieferung ist nicht garantiert

UVP: 252,40 €

163,48 €

inkl. 19% USt. , zzgl.

schnell lieferbar
Lieferzeit: 3-7 Tage

Beschreibung

Heizungsaktor 6fach KNX easy, mit Regler für 24/230V Stellantriebe, Triac

Heizungsaktor (REG) mit 6 elektronischen Ausgängen (Triac) zur geräuschlosen Ansteuerung von elektrothermischen Stellantrieben für Heizanlagen oder Kühldecken. Bestehend aus Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, 6 Handtasten für Auf/Zu je Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen.

Funktionen: Ausgangsspannung für kompatible Ventile 230 V AC oder 24 V AC, Temperaturregler für Heizen und Kühlen, mit 12 Temperaturreglern zur Steuerung von bis zu 12 unabhängigen Zonen, Ein/Aus oder PWM-Steuerung. Handbedienung über Schiebeschalter des Kanals mit 0 % - 50% - 100%. Diagnosefunktion über Ausgang mit mehrfarbiger LED und Sommer-/Winterbetrieb. Sollwerte für Normal-, Zwangs- oder Not-Betrieb. Zyklische Überwachung/Erkennung der Eingangssignale von Thermostaten (Überwachungszeit ca. 45 min). Bei Thermostatdefekt wird der Triac-Ausgang in Not-Betrieb eingestellt.

Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 5) programmieren. An allen Aktorkanälen sind Stellantriebe der gleichen Betriebsspannung anzuschließen. Einbauhinweise für Heizungsbau-/Stellantriebe-Hersteller beachten.

Ausgangsspannung: 24 … 230 V AC

Betriebsspannung über Bus: 21 … 32 V DC

Hilfsspannung: 110 … 230 V AC

Frequenz: 50/60 Hz

Stellantriebe 24 V: je Kanal max. 2

Stellantriebe je Kanal: max. 4

Betriebstemperatur: -5 … 45 °C

Leiterquerschnitt (flexibel): 0,5 … 4 mm²

Leiterquerschnitt (starr): 0,5 … 4 mm²

Breite Reiheneinbaugerät (REG): 4 TE
