360° Ansicht

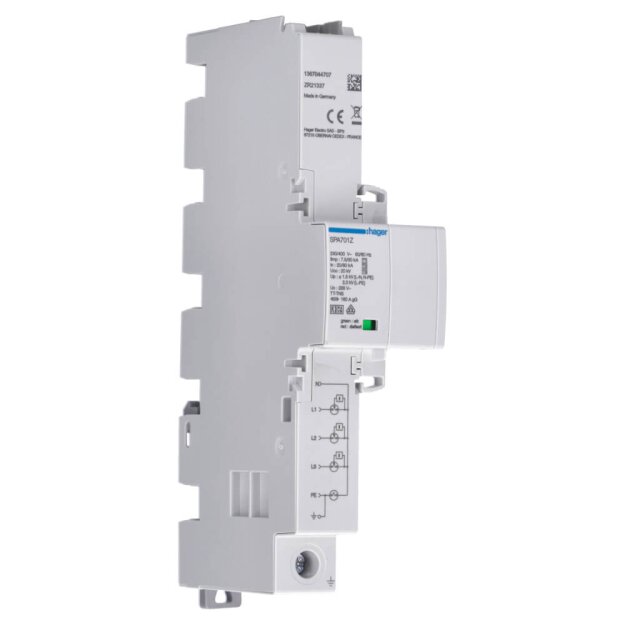

Hager SPA701Z Kombiableiter T1+T2+T3 4-polig Iimp 7,5kA TT/TNS

Hager SPA701Z Kombiableiter T1+T2+T3 4-polig Iimp 7,5kA TT/TNS

Artikelnummer: SPA701Z Hager-SPA701Z_3250615514998
Hersteller: Hager
EAN: 3250615514998

UVP: 553,83 €

242,90 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager Kombiableiter SPA701Z – Typ 1+2+3, 4-polig, 7,5 kA für TT- und TN-S-Systeme

Der Hager Kombiableiter SPA701Z ist ein leistungsstarker Überspannungsableiter Typ 1+2+3 für den Einsatz in TT- und TN-S-Netzen. Er vereint Blitzstromableiter, Überspannungsableiter und Endgeräteschutz in einem kompakten Gerät und schützt elektrische Anlagen zuverlässig vor direkten Blitzeinschlägen, Schaltüberspannungen und transienten Überspannungen. Mit einem Blitzimpulsstrom (Iimp) von 7,5 kA sowie einem maximalen Ableitvermögen (Imax) von 30 kA eignet sich der Kombiableiter optimal für den Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100.

Der Kombiableiter Typ 1+2+3 arbeitet mit einer gekapselten, folgestromfreien Funkenstreckentechnologie und wird direkt auf das 40-mm-Sammelschienensystem montiert. Er ist kompatibel mit Hager Einspeiseadaptern und Sammelschienenboxen zum Spannungsabgriff für RfZ und APZ. Optional kann der Ableiter mit dem Fernmeldekontakt SPA078R erweitert werden. Eine integrierte Statusanzeige ermöglicht die schnelle Kontrolle der Betriebsbereitschaft und vereinfacht Wartungsarbeiten.

Kombiableiter Typ 1+2+3 für umfassenden Blitz- und Überspannungsschutz
Speziell für TT- und TN-S-Systeme im Vorzählerbereich nach VDE-AR-N 4100
Blitzimpulsstrom Iimp 7,5 kA nach IEC 61643-11
Maximales Ableitvermögen (Imax) 30 kA
Folgestromfreie Funkenstreckentechnologie für hohe Betriebssicherheit
Direkte Montage auf 40-mm-Sammelschienen
Kompatibel mit Hager Einspeiseadaptern und Sammelschienenboxen
Optional mit Fernmeldekontakt SPA078R erweiterbar
Integrierte Statusanzeige zur schnellen Funktionskontrolle
Original Hager Überspannungsschutz für professionelle Energieverteilungen

Der Hager SPA701Z arbeitet mit einer Bemessungsbetriebsspannung von 230/400 V AC und einer Dauerbetriebsspannung (Uc) von 255 V. Das Gerät besitzt die Schutzart IP20, benötigt lediglich 1,5 Teilungseinheiten und unterstützt Leiterquerschnitte von 2,5 bis 50 mm² (starr) beziehungsweise 2,5 bis 35 mm² (flexibel). Die Spannungsschutzstufe beträgt 1,5 kV, der zulässige Betriebstemperaturbereich liegt zwischen -40 °C und +80 °C.

Weitere Informationen

Produktgruppe:	Kombi-Ableiter für Energietechnik

Technische Daten und Merkmale zu Hager SPA701Z Kombiableiter T1+T2+T3 4-polig Iimp 7,5kA TT/TNS:

Netzform TN	Nein
Schutzpegel L-PE	1,5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	35 mm²
Montageart	Sammelschiene
Baugröße	4 TE
Nennspannung AC	400 V
Schutzart (IP)	IP20
Signalisierung am Gerät	optisch
Polzahl	4
Prüfklasse	Typ 1
Netzform TT	Ja
Spezifische Energie (W/R)	15 kJ/Ohm
Max. PV-Spannung	0 V
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Höchste Dauerspannung AC	255 V
Blitzstoßstrom (10/350 µs)	7,5 kA
Folgestromlöschfähigkeit	25 kA
