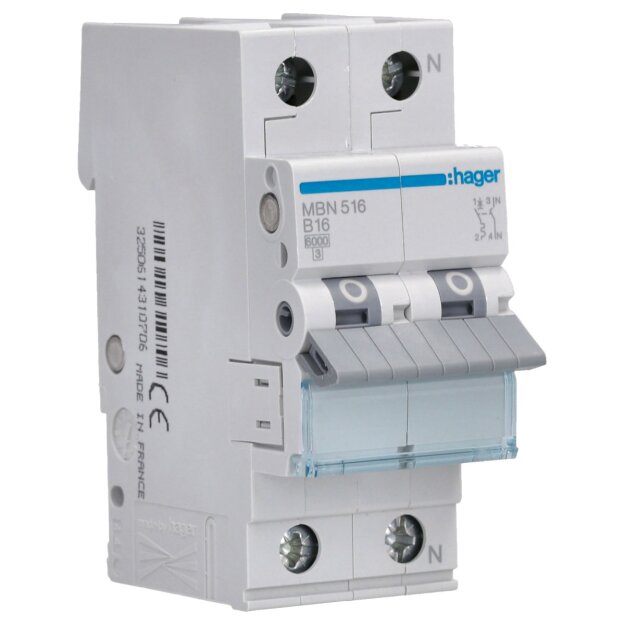

Hager MBN516 LS-Schalter 1-polig +N 6kA B-16A 2M

Hager MBN516 LS-Schalter 1-polig +N 6kA B-16A 2M

Artikelnummer: MBN516 Hager-MBN516_3250614310706
Hersteller: Hager
EAN: 3250614310706

UVP: 53,07 €

18,95 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager Leitungsschutzschalter MBN516 – 1P+N, B-Charakteristik, 16 A, 6 kA

Der Hager Leitungsschutzschalter MBN516 schützt einphasige Stromkreise zuverlässig vor Überlast und Kurzschluss. Mit einer B-Charakteristik, einem Nennstrom von 16 A sowie einem Bemessungsschaltvermögen von 6 kA eignet sich der Sicherungsautomat ideal für klassische Elektroinstallationen in Wohn-, Gewerbe- und Zweckgebäuden. Die 1P+N-Ausführung schaltet Phase und Neutralleiter gemeinsam und sorgt für eine sichere Trennung des Stromkreises.

Der 1P+N Leitungsschutzschalter entspricht der DIN EN 60898-1 und verfügt über Schraubanschlüsse sowie eine BiConnect-Klemme auf der Unterseite für den direkten Anschluss an Hager Phasenschienen. Dank der integrierten Hutschienenschnellbefestigung kann der Leitungsschutzschalter komfortabel aus einem bestehenden Phasenschienenverbund entnommen werden. Zusätzlich ist das Gerät für den nachträglichen Anbau von Hager Zusatzeinrichtungen vorbereitet und besitzt ein integriertes Beschriftungsfeld zur eindeutigen Kennzeichnung im Verteiler.

Leitungsschutzschalter 16 A für zuverlässigen Überlast- und Kurzschlussschutz
1P+N-Ausführung zum gemeinsamen Schalten von Phase und Neutralleiter
B-Charakteristik für klassische Elektroinstallationen
6 kA Schaltvermögen nach DIN EN 60898-1
BiConnect-Klemme für den direkten Anschluss an Hager Phasenschienen
Schraubanschlüsse für eine sichere Verdrahtung
Bemessungsbetriebsspannung 230 V AC bei 50–60 Hz
Hutschienenschnellbefestigung für eine einfache Montage und Einzelentnahme
Nachrüstbar mit Hager Zusatzeinrichtungen für zusätzliche Schutz- und Meldefunktionen
Kompakte Bauform mit 2 Teilungseinheiten für platzsparende Installationen

Der Hager MBN516 verfügt über eine Isolationsspannung von 500 V, eine Stoßspannungsfestigkeit von 4 kV sowie die Schutzart IP20. Der Anschluss unterstützt starre Leiter von 1 bis 35 mm² und flexible Leiter von 1 bis 25 mm². Das Gerät ist für Umgebungstemperaturen von -25 °C bis +70 °C ausgelegt und erfüllt die Anforderungen professioneller Elektroinstallationen.

Weitere Informationen

Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu Hager MBN516 LS-Schalter 1-polig +N 6kA B-16A 2M:

Überspannungskategorie	3
Frequenz	50 Hz
Frequenz	60 Hz
Einbautiefe	70 mm
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Zusatzeinrichtungen möglich	Ja
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Auslösecharakteristik	B
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Explosionsgeschützt	Nein
Bemessungsspannung	230 V
Bemessungsstrom	16 A
Verlustleistung	4,20 W
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	6 kA
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
