SLS-Schalter 1 polig E-Charakteristik 35A für Sammelschiene QuickConnect SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel. Auslösecharakteristik: E Polart: 1P Polanzahl: 1 Nennstrom: 35 A Montage auf: Sammelschienensystem Isolationsspannung Ui: 690 V Bemessungsbetriebsspannung Ue: 230 - 400 V Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A Anzahl Module: 1,50 Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm² Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm² Höhe: 158 mm Breite: 27 mm Tiefe: 116 mm Verlustleistung pro Pol: 6,60 W Fabrikat : Hager oder gleichwertig Artikel : HTS135E liefern, montieren und betriebsfertig anschließen.
| Schutzart: | IP20 |
| Montageart: | Sammelschiene |
| Polzahl: | 1 |
| Produktgruppe: | Selektiver Hauptleitungsschutzschalter |

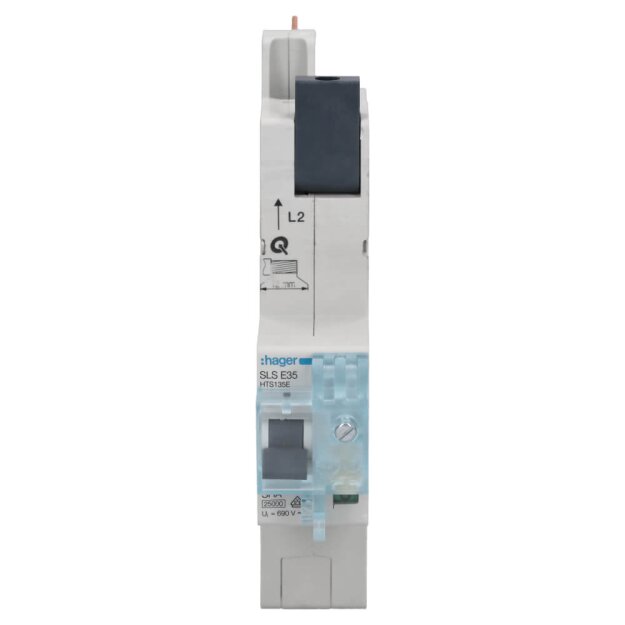

Technische Daten und Merkmale zu Hager HTS135E SLS-Schalter 1-polig E-35A Sammelschiene QC:
| Überspannungskategorie | 4 |
| Bemessungsabschaltvermögen | 25 kA |
| Frequenz | 50 Hz |
| Montageart | Sammelschiene |
| Schutzart (IP) | IP20 |
| Bemessungsisolationsspannung Ui | 690 V |
| Polzahl | 1 |
| Baugröße nach DIN 43880 | 2 |
| Auslösecharakteristik | E |
| Verschmutzungsgrad | 3 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 35 A |
| Mitschaltender Neutralleiter | Nein |
| Bemessungsstoßspannungsfestigkeit | 6 kV |
