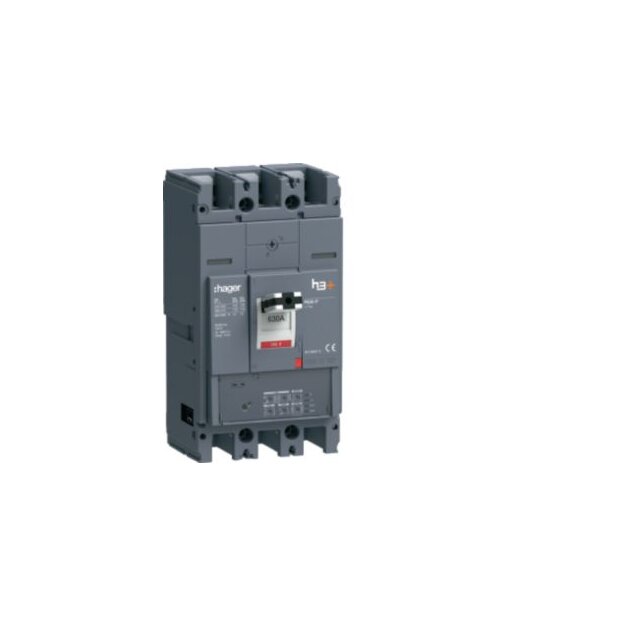

Hager HPW630JR Leistungsschalter h3 + P630 LSI 3-polig 3D 630A 110kA FTC

Artikelnummer: HPW630JR Hager-HPW630JR_3250613198657
Hersteller: Hager
EAN: 3250613198657

UVP: 3.352,94 €

2.414,12 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leistungsschalter h3+ P630 LSI 3P3D 630A 110kA FTC Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden. Nennstrom: 630 A Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 125 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 125 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 110 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 110 kA Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 10 kA Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 10 kA Polanzahl: 3 Steuer-/Bedienelement: Knebel Ansprechzeit beim Öffnen: 10 ms Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 12 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 125 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 125 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 125 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 110 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 110 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 110 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 12 kA Nennstrom bei 10°C nach IEC 60947: 630 A Nennstrom bei 15°C nach IEC 60947: 630 A Nennstrom bei 20°C nach IEC 60947: 630 A Nennstrom bei 25°C nach IEC 60947: 630 A Nennstrom bei 30°C nach IEC 60947: 630 A Nennstrom bei 35 °C gemäß IEC 60947: 630 A Nennstrom bei 40 °C gemäß IEC 60947: 630 A Nennstrom bei 45°C nach IEC 60947: 630 A Nennstrom bei 50°C nach IEC 60947: 630 A Nennstrom bei 55°C nach IEC 60947: 630 A Nennstrom bei 60 °C gemäß IEC 60947: 622 A Nennstrom bei 70°C nach IEC 60947: 510 A Nennstrom bei 65°C nach IEC 60947: 570 A Frequenz: 50 - 60 Hz Nominales Drehmoment: 18 - 18 Nm Einbau-/Anschlussort: Vorne Isolationsspannung Ui: 800 V Gesamtverlustleistung unter Nennstrom: 190,50 W IP-Klasse (Ingress Protection): IP4X Betriebstemperatur: -25 - 70 °C Anschluss-/Steckertyp: Anschluss mit Kabelschuh Werkstoff Kabel: KupferAluminium Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3 Fabrikat : Hager oder gleichwertig Artikel : HPW630JR liefern, montieren und betriebsfertig anschließen.

Weitere Informationen

Schutzart:	IP40
Polzahl:	3
Produktgruppe:	Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Technische Daten und Merkmale zu Hager HPW630JR Leistungsschalter h3 + P630 LSI 3-polig 3D 630A 110kA FTC:

Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Motorantrieb optional	Ja
Anzahl der Hilfskontakte als Wechsler	0
Schutzart (IP)	IP40
Integrierter Erdschlussschutz	Nein
Polzahl	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	110 kA
Bemessungsspannung	220 V
Bemessungsspannung	690 V
Bemessungsdauerstrom Iu	630 A
Gerätebauart	Einbaugerät Festeinbautechnik
Verlustleistung	190,50 W
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	375 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	6300 A

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
