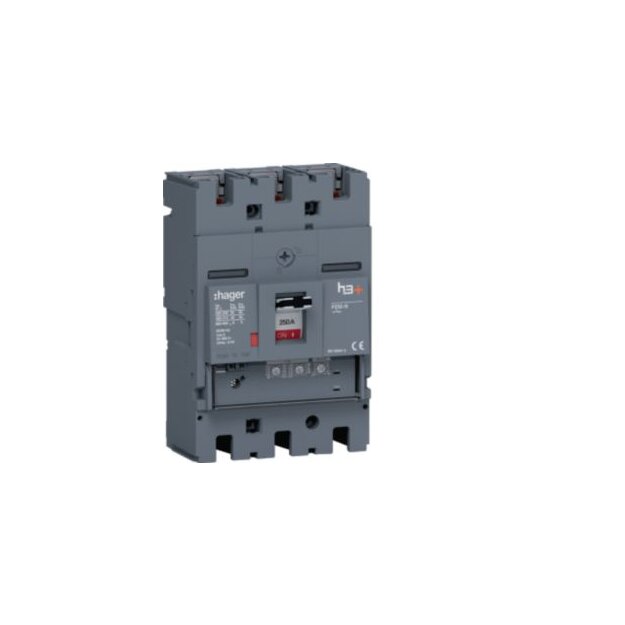

Hager HNT250GR Leistungsschalter h3+ P250 LSnI 3-polig 3D 250A 40kA FTC

Artikelnummer: HNT250GR Hager-HNT250GR_3250613176815
Hersteller: Hager
EAN: 3250613176815

Leistungsschalter h3+ P250 LSnI 3P3D 250A 40kA FTC

UVP: 1.688,73 €

1.215,88 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leistungsschalter h3+ P250 LSnI 3P3D 250A 40kA FTC Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir) und den kurzzeitverzögerten Kurzschlussstrom (Isd). Die unverzögerte Auslösung für den Kurzschlussstrom Ii ist fest eingestellt. Eine Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Eine weitere LED beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden. Nennstrom: 250 A Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 50 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 50 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 40 kA Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 2,50 kA Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 2,50 kA Polanzahl: 3 Steuer-/Bedienelement: Knebel Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 50 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 40 kA Frequenz: 50 - 60 Hz Nominales Drehmoment: 12 - 12 Nm Einbau-/Anschlussort: Vorne Isolationsspannung Ui: 800 V Gesamtverlustleistung unter Nennstrom: 45 W Gerätelebensdauer, elektrische Schaltspiele: 10000 Gerätelebensdauer, mechanische Schaltspiele: 40000 IP-Klasse (Ingress Protection): IP4X Betriebstemperatur: -25 - 70 °C Anschlussquerschnitt bei flexiblem Leiter: 35 - 150 mm² Anschlussquerschnitt bei starrem Leiter: 35 - 185 mm² Anschluss-/Steckertyp: Anschluss mit Kabelschuh Werkstoff Kabel: KupferAluminium Höhe: 165 mm Breite: 105 mm Tiefe: 97 mm Fabrikat : Hager oder gleichwertig Artikel : HNT250GR liefern, montieren und betriebsfertig anschließen.

Weitere Informationen

Schutzart:	IP40
Polzahl:	3
Produktgruppe:	Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Technische Daten und Merkmale zu Hager HNT250GR Leistungsschalter h3+ P250 LSnI 3-polig 3D 250A 40kA FTC:

Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Motorantrieb optional	Ja
Anzahl der Hilfskontakte als Wechsler	0
Schutzart (IP)	IP40
Integrierter Erdschlussschutz	Nein
Polzahl	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	40 kA
Bemessungsspannung	220 V
Bemessungsspannung	690 V
Bemessungsdauerstrom Iu	250 A
Gerätebauart	Einbaugerät Festeinbautechnik
Verlustleistung	45 W
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	122,9 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	2500 A

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
