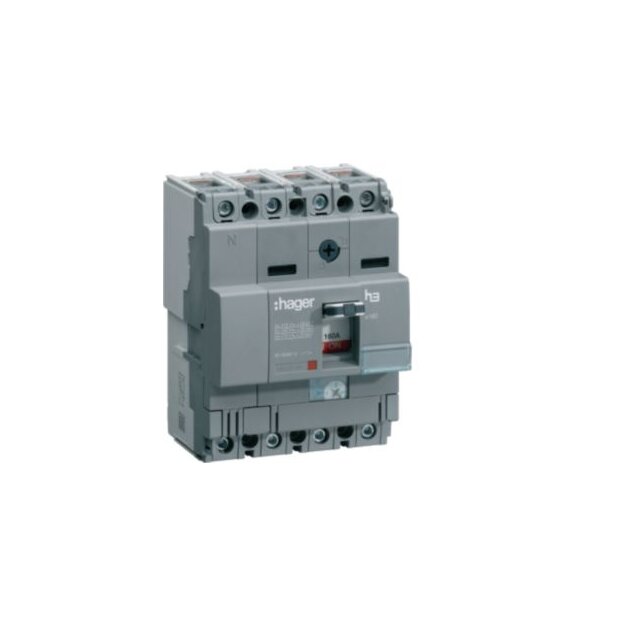

Hager HNA161H Leistungsschalter x160 4-polig 40kA 160A

Artikelnummer: HNA161H Hager-HNA161H_3250613131005
Hersteller: Hager
EAN: 3250613131005

UVP: 1.617,69 €

1.031,54 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leistungschalter h3 x160 TM ADJ 4P4D N0-100% 160A 40kA CTC Leistungsschalter nach DIN EN 60947-2 Baugröße x160, mit thermischer (einstellbar) und magnetischer (fix) Auslösung zum Schutz elektrischer Anlagen und Netze. Montage auf Hutschiene oder Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Rahmenklemmen für Cu Kabel sind Standardmäßig enthalten. Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Nennstrom: 160 A Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 85 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 40 kA Polanzahl: 4 Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 20 kA Ansprechzeit beim Öffnen: 10 ms Frequenz: 50 - 60 Hz Stoßspannungsfestigkeit: 8000 V Isolationsspannung Ui: 690 V Gesamtverlustleistung unter Nennstrom: 43,80 W Gerätelebensdauer, elektrische Schaltspiele: 1000 Gerätelebensdauer, mechanische Schaltspiele: 4000 IP-Klasse (Ingress Protection): IP4X Anschlussquerschnitt bei flexiblem Leiter: 4 - 70 mm² Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm² Nominales Drehmoment: 6 - 6 Nm Einbau-/Anschlussort: Vorne Anschlussart: Schraubanschluss Verriegelbar: Ja Höhe: 130 mm Breite: 100 mm Tiefe: 68 mm Fabrikat : Hager oder gleichwertig Artikel : HNA161H liefern, montieren und betriebsfertig anschließen.

Weitere Informationen

Schutzart:	IP40
Polzahl:	4
Produktgruppe:	Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Technische Daten und Merkmale zu Hager HNA161H Leistungsschalter x160 4-polig 40kA 160A:

Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Motorantrieb optional	Nein
Anzahl der Hilfskontakte als Wechsler	0
Schutzart (IP)	IP40
Komplettgerät mit Schutzeinheit	Ja
Polzahl	4
Anschlussart Hauptstromkreis	Schraubanschluss
Überlastauslöser Stromeinstellung	100 A
Überlastauslöser Stromeinstellung	160 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	40 kA
Einstellbereich des unverzögerten Kurzschlussauslösers	1600 A
Bemessungsspannung	220 V
Bemessungsspannung	415 V
Gerätebauart	Einbaugerät Festeinbautechnik
Verlustleistung	43,8 W

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
