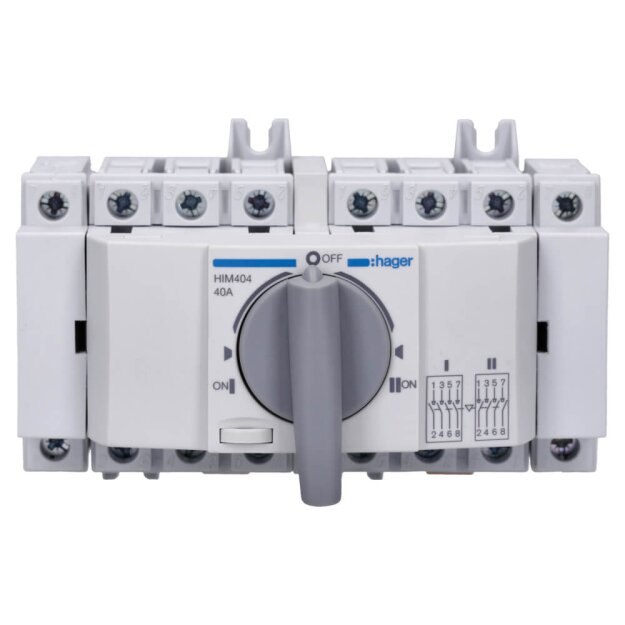

Hager HIM404 Lastumschalter 4-polig 40A

Artikelnummer: HIM404 Hager-HIM404_3250613140557
Hersteller: Hager
EAN: 3250613140557

UVP: 303,45 €

139,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager Lastumschalter HIM404 – 3P+N, 40 A für Hutschiene oder Montageplatte

Der Hager Lastumschalter HIM404 ist ein 4-poliger Lastumschalter (3P+N) zum sicheren Umschalten zwischen zwei Niederspannungs-Stromquellen. Mit einem Nennstrom von 40 A und den drei Schaltstellungen I – 0 – II eignet sich der Schalter ideal für Energieverteilungen, Netzumschaltungen sowie Anwendungen mit Ersatzstrom- oder Notstromversorgung. Der Lastumschalter erfüllt die Anforderungen der DIN EN 60947-3 und gewährleistet eine sichere Trennung der angeschlossenen Stromkreise.

Der Lastumschalter 3P+N kann sowohl auf einer DIN-Hutschiene als auch auf einer Montageplatte installiert werden und verfügt über einen ergonomischen Drehgriff mit verriegelbaren Schaltstellungen. Mit einer Isolationsspannung von 800 V, einer Stoßspannungsfestigkeit von 8 kV und einem bedingten Kurzschlussstrom von 50 kA bietet der Schalter hohe Betriebssicherheit für professionelle Installationen in Wohn-, Gewerbe- und Industriegebäuden. Hager empfiehlt für dieses Modell die Verbindungsschiene HZC706.

Lastumschalter 3P+N zum sicheren Umschalten zwischen zwei Stromquellen
40 A Nennstrom für Energieverteilungen und Ersatzstromlösungen
3 Schaltstellungen I – 0 – II mit sicherer Trennfunktion
Montage auf Hutschiene oder Montageplatte für maximale Flexibilität
4-polige Ausführung (3P+N) für Drehstromnetze mit Neutralleiter
Verriegelbarer Drehgriff für erhöhte Betriebssicherheit
Isolationsspannung 800 V und Stoßspannungsfestigkeit 8 kV
Bedingter Kurzschlussstrom 50 kA mit vorgeschalteter gL/gG-Sicherung
Anschluss für starre und flexible Leiter von 1,5 bis 16 mm²
Original Hager Lastumschalter für professionelle Niederspannungsanlagen

Der Hager HIM404 besitzt eine Bemessungsbetriebsspannung von 380 bis 415 V AC, eine AC-1-Schaltleistung von 26 kW sowie eine Breite von 8 Teilungseinheiten. Das Gerät verfügt über die Schutzart IP20, arbeitet bei Umgebungstemperaturen von -20 °C bis +70 °C und eignet sich für den professionellen Einsatz in Haupt- und Unterverteilungen sowie Netz- und Ersatzstromumschaltungen.

Weitere Informationen

Polzahl:	4
Produktgruppe:	Lasttrennschalter

Technische Daten und Merkmale zu Hager HIM404 Lastumschalter 4-polig 40A:

Schutzart (NEMA)	sonstige
Ausführung des Betätigungselements	kurzer Drehgriff
Breite	127,5 mm
Motorantrieb optional	Nein
Schaltleistung bei 400 V	26 kW
Bemessungsdauerstrom bei AC-21, 400 V	40 A
Anzahl der Schalter	1
Ausführung als Wartungs-/Reparaturschalter	Ja
Bedingter Bemessungskurzschlussstrom Iq	50 kA
Anzahl der Hilfskontakte als Wechsler	0
Bemessungskurzzeitstromfestigkeit Icw	1,26 kA
Schutzart (IP), frontseitig	IP20
Polzahl	4
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsspannung	380 V
Bemessungsbetriebsspannung	415 V
Bemessungsbetriebsleistung bei AC-23, 400 V	18 kW
Farbe des Betätigungselements	Grau
Höhe	68 mm
Gerätebauart	Einbaugerät Festeinbautechnik
Breite in Teilungseinheiten	8
Tiefe	89 mm

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
