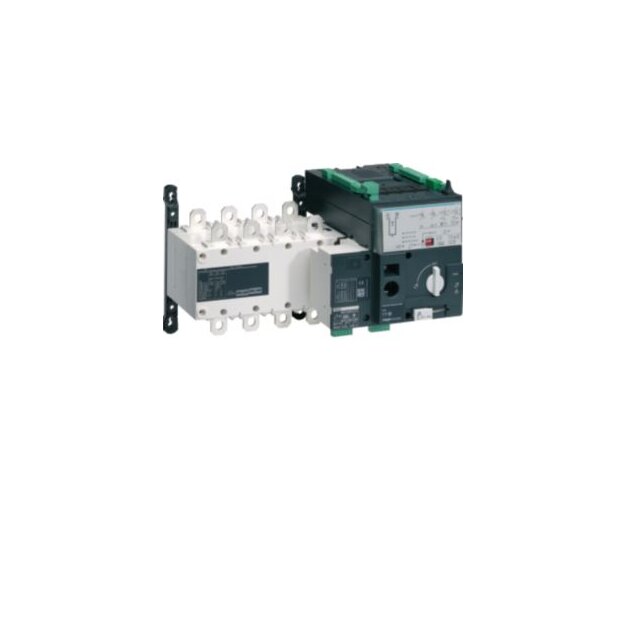

Automatische Umschalter für Netz-Generator 4x800A Lastumschalter mit Motorantrieb für Generator/Netz nach DIN EN 60947-3 und DIN EN 60947-6-1 zur Fernschaltung von 2 Niederspannungsstromkreisen mit Sicherheitstrennung zum Einbau in Verteilern. Der Umschalter bestehen aus zwei übereinander angeordnete Lasttrennschalter mit Verriegelung und Fernantrieb. Funktion: - 3 stabile Schaltstellungen (I-0-II) und das automatische Umschalten unter Last von einer Stellung zur anderen Sicherheitstrennung mit Schaltstellungsanzeige - manueller Notschaltgriff - großzügig dimensionierte Anschlussschienen, die den Einsatz von Verbindungsschienen ermöglichen - integriertes Steuergerät zur automatischen Umschaltung - Anwendung speziell für Netz/Generatorersatz - Einsatz mit temporärer Unterbrechung der Lastversorgung, also nicht unterbrechungsfrei. Mit Bereitschaftsrelais mit ständiger Überwachung der Verfügbarkeit des Gerätes, integrierter Hilfsschalter (SÖ) für jede Schaltstelle und automatische oder manuelle Umschaltung wählbar. Hinweis: Eine manuelle Verriegelung mit Vorhängeschloss ist möglich. Bemessungsbetriebsspannung Ue: 380 - 415 V Nennstrom: 800 A Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA Bemessungsbetriebsleistung bei 400 V AC AC1: 526000 W Fabrikat : Hager oder gleichwertig Artikel : HIC480G liefern, montieren und betriebsfertig anschließen.
| Polzahl: | 4 |
| Produktgruppe: | Lasttrennschalter |
Technische Daten und Merkmale zu Hager HIC480G Automatische Umschalter 4x800A:
| Schutzart (NEMA) | sonstige |
| Motorantrieb optional | Nein |
| Schaltleistung bei 400 V | 526 kW |
| Bemessungsdauerstrom bei AC-21, 400 V | 800 A |
| Anzahl der Schalter | 1 |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Bemessungskurzzeitstromfestigkeit Icw | 64 kA |
| Schutzart (IP), frontseitig | IP00 |
| Polzahl | 4 |
| Anschlussart Hauptstromkreis | Kabelklemme |
| Bemessungsbetriebsspannung | 380 V |
| Bemessungsbetriebsspannung | 415 V |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 360 kW |
| Farbe des Betätigungselements | Sonstige |
| Gerätebauart | Einbaugerät Festeinbautechnik |
