Lastumschalter mit Motorantrieb 4polig 400A Lastumschalter mit Motorantrieb nach DIN EN 60947-3 und DIN EN 60947-6-1 zur Fernschaltung von 2 Niederspannungsstromkreisen mit Sicherheitstrennung zum Einbau in Verteilern. Der Umschalter besteht aus zwei übereinander angeordnete Lasttrennschalter mit Verriegelung und Fernantrieb. Funktion: - 3 stabile Schaltstellungen (I-0-II) und das automatische Umschalten unter Last von einer Stellung zur anderen Sicherheitstrennung mit Schaltstellungsanzeige - manueller Notschaltgriff - großzügig dimensionierte Anschlussschienen, die den Einsatz von Verbindungsschienen ermöglichen. Mit Bereitschaftsrelais mit ständiger Überwachung der Verfügbarkeit des Gerätes, integrierter Hilfsschalter (SÖ) für jede Schaltstelle und automatische oder manuelle Umschaltung wählbar. Hinweis: Eine manuelle Verriegelung mit Vorhängeschloss ist möglich. Bemessungsbetriebsspannung Ue: 380 - 415 V Nennstrom: 400 A Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA Bemessungsbetriebsleistung bei 400 V AC AC1: 263000 W Fabrikat : Hager oder gleichwertig Artikel : HIB440M liefern, montieren und betriebsfertig anschließen.
| Polzahl: | 4 |
| Produktgruppe: | Lasttrennschalter |

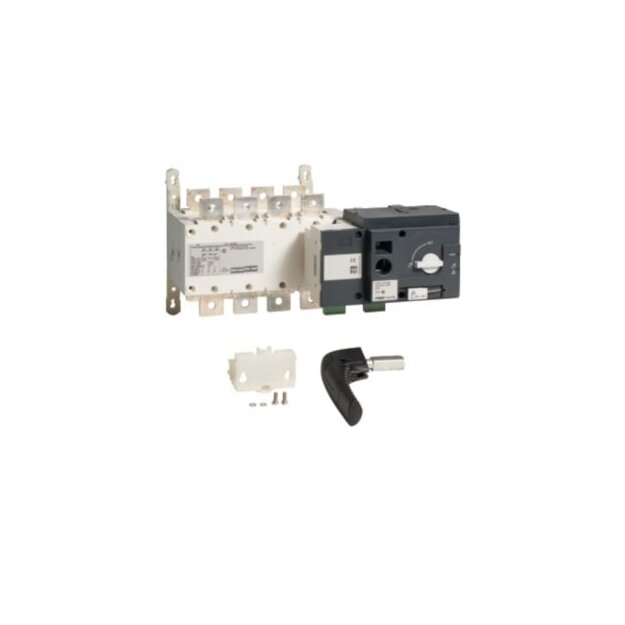

Technische Daten und Merkmale zu Hager HIB440M Umschalter mit Motorantrieb 4-polig 400A:
| Schutzart (NEMA) | sonstige |
| Motorantrieb optional | Nein |
| Schaltleistung bei 400 V | 263 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
| Bemessungsdauerstrom bei AC-21, 400 V | 400 A |
| Anzahl der Schalter | 1 |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
| Schutzart (IP), frontseitig | IP00 |
| Polzahl | 4 |
| Anschlussart Hauptstromkreis | Kabelklemme |
| Bemessungsbetriebsspannung | 380 V |
| Bemessungsbetriebsspannung | 415 V |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 180 kW |
| Farbe des Betätigungselements | Sonstige |
| Gerätebauart | Einbaugerät Festeinbautechnik |
