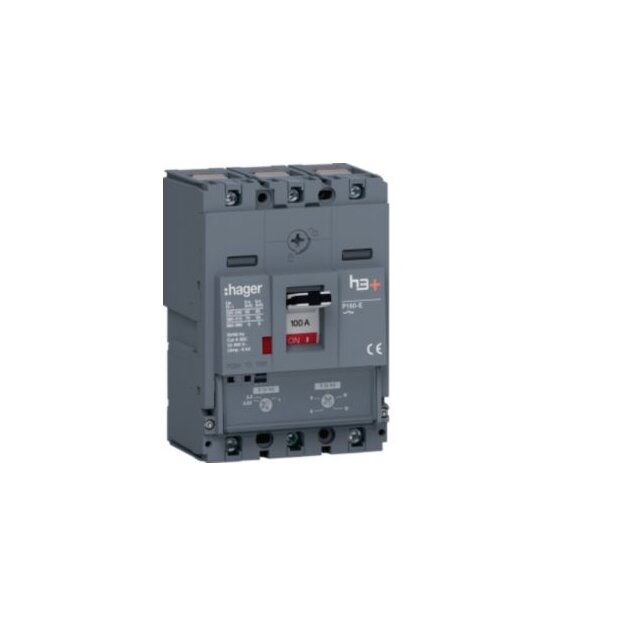

Hager HES100DC Leistungsschalter h3+ P160 TM ADJ 3-polig 3D 100A 70kA CTC

Artikelnummer: HES100DC Hager-HES100DC_3250613177102
Hersteller: Hager
EAN: 3250613177102

Leistungsschalter h3+ P160 TM ADJ 3P3D 100A 70kA CTC

UVP: 660,57 €

475,61 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leistungsschalter h3+ P160 TM ADJ 3P3D 100A 70kA CTC Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Nennstrom: 100 A Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 85 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 85 kA Polanzahl: 3 Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 50 kA Frequenz: 50 - 60 Hz Stoßspannungsfestigkeit: 8000 V Isolationsspannung Ui: 800 V Gesamtverlustleistung unter Nennstrom: 20,10 W Gerätelebensdauer, elektrische Schaltspiele: 10000 Gerätelebensdauer, mechanische Schaltspiele: 40000 IP-Klasse (Ingress Protection): IP4X Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm² Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm² Anschlussart: Schraubanschluss Verriegelbar: Ja Fabrikat : Hager oder gleichwertig Artikel : HES100DC liefern, montieren und betriebsfertig anschließen.

Weitere Informationen

Produktgruppe:	Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Technische Daten und Merkmale zu Hager HES100DC Leistungsschalter h3+ P160 TM ADJ 3-polig 3D 100A 70kA CTC:

Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Motorantrieb optional	Nein
Anzahl der Hilfskontakte als Wechsler	0
Schutzart (IP)	IP40
Komplettgerät mit Schutzeinheit	Ja
Polzahl	3
Anschlussart Hauptstromkreis	Schraubanschluss
Überlastauslöser Stromeinstellung	63 A
Überlastauslöser Stromeinstellung	100 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	70 kA
Einstellbereich des unverzögerten Kurzschlussauslösers	600 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1200 A
Bemessungsspannung	220 V
Bemessungsspannung	690 V
Gerätebauart	Einbaugerät Festeinbautechnik
Verlustleistung	20,1 W

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
