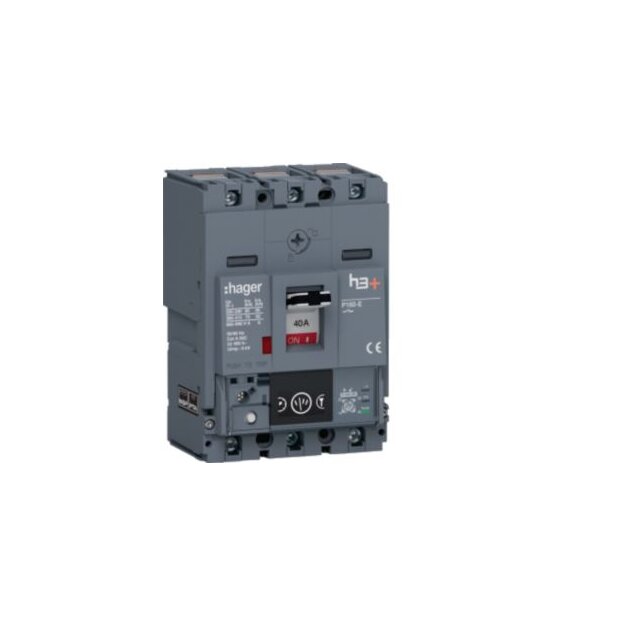

Hager HES040NC Leistungsschalter h3+ P160 Energy 3-polig 3D 40A 70kA CTC

Artikelnummer: HES040NC Hager-HES040NC_3250613141233
Hersteller: Hager
EAN: 3250613141233

Leistungsschalter h3+ P160 Energy 3P3D 40A 70kA CTC

UVP: 2.101,30 €

1.512,94 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leistungsschalter h3+ P160 Energy 3P3D 40A 70kA CTC Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über das integrierte OLED-Display, über ein anschließbares Türeinbaudisplay oder durch Endgerät mit Internetbrowser und Wlan über das Konfigurationstool einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I 90% Ir (Defaultwert, änderbar) geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. In der Auslöseeinheit kann ein zusätzlicher potentialfreier Kontakt für bis zu 12 individuelle Alarme genutzt werden. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden. Die integrierte Messtechnik misst alle Energien mit einer Genauigkeit der Klasse 1 gemäß IEC 61557-12. Die Teilenergiespeicher kann zurückgesetzt werden. Mit dem Kompaktleistungsschalter h3+ Energy können auch Stromverbrauchswerte berechnet werden. Diese Berechnungen können anhand eines festen oder gleitenden Intervalls erfolgen, das von 5 bis 60 Minuten in Schritten von 1 Minuten festgelegt werden kann. Das Berechnungsfenster kann mit einem Signal synchronisiert werden, das vom Kommunikationssystem über das COM-Modul gesendet wird. Diese Verbrauchswerte können für die Erstellung von Trendverläufen und Prognosen basierend auf diesen Daten genutzt werden. Sie liefern Basisdaten für die Ausarbeitung eines Lastprofils. Darüber hinaus messen die Kompaktleistungsschalter h3+ Energy die gesamte harmonische Verzerrung (THD) des Stroms und der Spannung. Nennstrom: 40 A Nennstrom bei 55°C nach IEC 60947: 40 A Polanzahl: 3 Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 85 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 70 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 6 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 85 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 85 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 85 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 50 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 50 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 50 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 6 kA Nennstrom bei 10°C nach IEC 60947: 40 A Nennstrom bei 15°C nach IEC 60947: 40 A Nennstrom bei 20°C nach IEC 60947: 40 A Nennstrom bei 25°C nach IEC 60947: 40 A Nennstrom bei 30°C nach IEC 60947: 40 A Nennstrom bei 35 °C gemäß IEC 60947: 40 A Nennstrom bei 40 °C gemäß IEC 60947: 40 A Nennstrom bei 45°C nach IEC 60947: 40 A Nennstrom bei 50°C nach IEC 60947: 40 A Nennstrom bei 60 °C gemäß IEC 60947: 40 A Nennstrom bei 65°C nach IEC 60947: 40 A Nennstrom bei 70°C nach IEC 60947: 40 A Frequenz: 50 - 60 Hz Isolationsspannung Ui: 800 V Bemessungsbetriebsspannung Ue: 220 - 690 V Auslöseeinheit: ENERGY Gesamtverlustleistung unter Nennstrom: 1,68 W Gerätelebensdauer, elektrische Schaltspiele: 10000 Gerätelebensdauer, mechanische Schaltspiele: 40000 IP-Klasse (Ingress Protection): IP4X Nominales Drehmoment: 6 - 6 Nm Einbau-/Anschlussort: Vorne Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm² Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm² Verriegelbar: Ja Anschlussart: Schraubanschluss Fabrikat : Hager oder gleichwertig Artikel : HES040NC liefern, montieren und betriebsfertig anschließen.

Weitere Informationen

Schutzart:	IP40
Polzahl:	3
Produktgruppe:	Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Technische Daten und Merkmale zu Hager HES040NC Leistungsschalter h3+ P160 Energy 3-polig 3D 40A 70kA CTC:

Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Motorantrieb optional	Nein
Anzahl der Hilfskontakte als Wechsler	0
Schutzart (IP)	IP40
Komplettgerät mit Schutzeinheit	Ja
Polzahl	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	70 kA
Bemessungsspannung	220 V
Bemessungsspannung	690 V
Bemessungsdauerstrom Iu	40 A
Gerätebauart	Einbaugerät Festeinbautechnik
Verlustleistung	1,68 W
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	24 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	400 A

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
