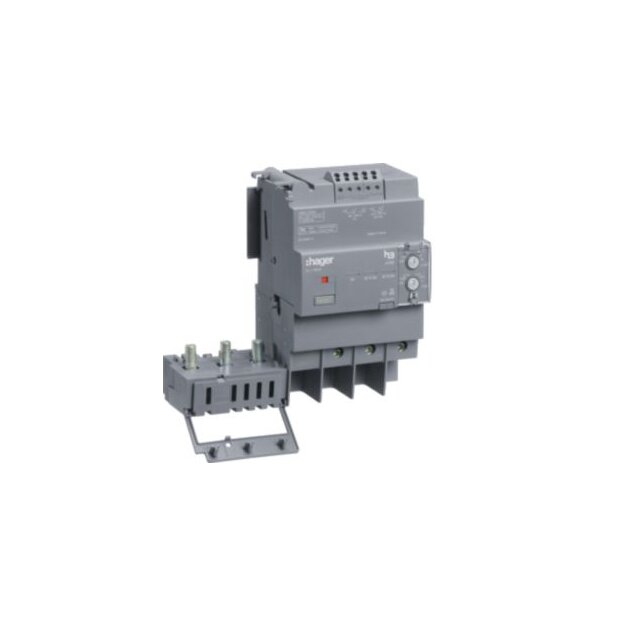

FI-Block Baugröße x160 3polig 125A Idn einstellbar
Elektronischer FI-Block gemäß DIN EN 60947-2 zur Nachrüstung an Leistungsschalter und Lasttrennschalter. Aufgebaut in modularer Bauform zum einfachen Anbau an die Leistungs- bzw. Lasttrennschalter. Die Fehlerstromempfindlichkeit und die Auslösezeit kann am Gerät eingestellt werden. Zur Auslöseprüfung steht sowohl eine mechanische als auch eine elektrische Prüftaste zur Verfügung. Anzeige (per LED am Gerät), Fernanzeige und der Auslösevorwahnung von I delta n bei 50% stehen zur Verfügung.
Nennstrom: 125 A
Bemessungsfehlerstrom Idn: 30 mA
| Schutzart: | IP40 |
| Polzahl: | 3 |
| Produktgruppe: | Fehlerstromschutzblock |
Technische Daten und Merkmale zu Hager HBA125H FI-Block x160 3-polig 125A Idn einstellbar:
| Fehlerstrom-Typ | sonstige |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Schutzart (IP) | IP40 |
| Mit Verriegelungsvorrichtung | Ja |
| Bemessungsisolationsspannung Ui | 500 V |
| Max. Verzögerungszeit | 1000 ms |
| Polzahl | 3 |
| Frequenz | 50/60 Hz |
| Nennspannung | 220 V |
| Nennspannung | 415 V |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 70 mm² |
| Umgebungstemperatur während des Betriebs | -25 °C |
| Umgebungstemperatur während des Betriebs | 70 °C |
| Bemessungsfehlerstrom | 0,03 A |
| Bemessungsfehlerstrom | 6 A |
| Verlustleistung | 13 W |
| Stoßstromfestigkeit | 5 kA |
| Nennstrom | 125 A |
| Anschließbarer Leiterquerschnitt eindrähtig | 95 mm² |
