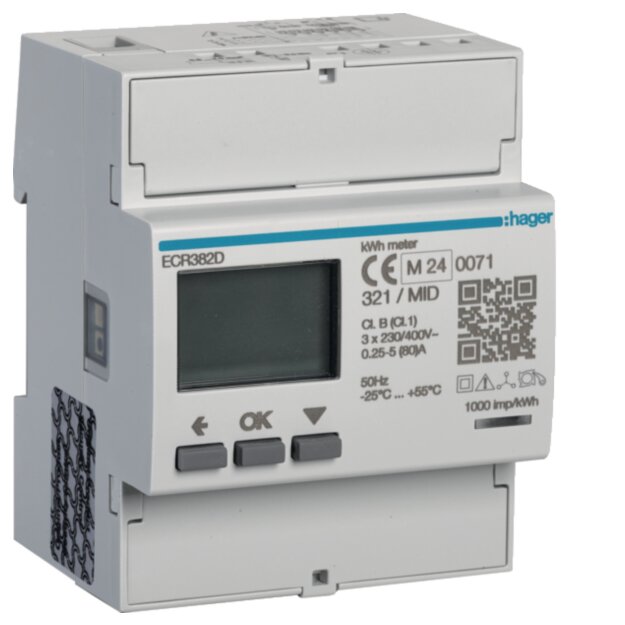

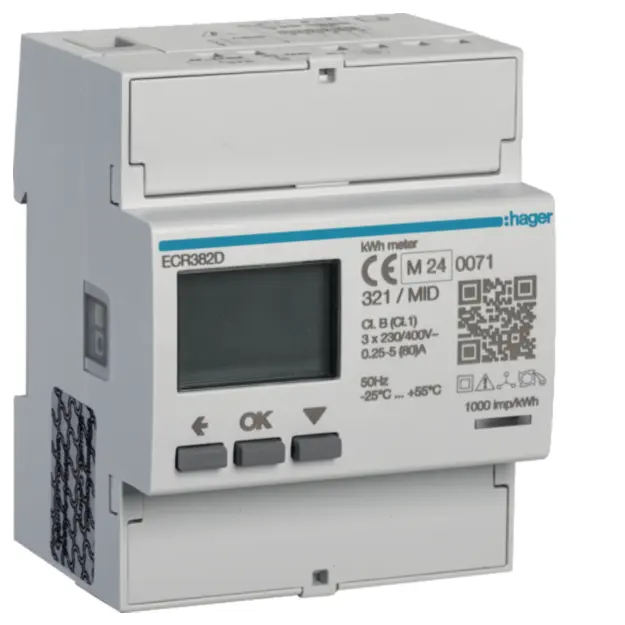

Hager ECR382D Energiezähler 3ph direkt 80A MODBUS MID

Artikelnummer: ECR382D Hager-ECR382D_3250610008195
Hersteller: Hager
EAN: 3250610008195

UVP: 696,03 €

375,86 €

inkl. 19% USt. , zzgl.

schnell lieferbar
Lieferzeit : 3-7 Tage

Energiezähler 3phasig, direkt 80A, 4M, MODBUS, MID Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) sowie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Endwiderstand (120Ohm ) zum Abschluss der Modbusleitung integriert. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Bussystem: MODBUS Anzahl Module: 4 Anschlussart: Direktanschluss Messsystem: Direktmessung Frequenzmessbereich: 45 - 65 Hz Genauigkeitsklasse: B IP-Klasse (Ingress Protection): IP20 Betriebstemperatur: -25 - 55 °C Lager-/Transporttemperatur: -25 - 70 °C Leistungsaufnahme VA: 2 VA Fabrikat : Hager oder gleichwertig Artikel : ECR382D gewähltes Fabrikat/Typ: '___________/___________' liefern, montieren und betriebsfertig anschließen.

Weitere Informationen

Produktgruppe:	Elektrizitätszähler

Technische Daten und Merkmale zu Hager ECR382D Energiezähler 3ph direkt 80A MODBUS MID:

Nennstrom (In)	80 A
Breite	72 mm
Impulsrate	0 Imp/kWh (kvarh)
Impulsrate	1000 Imp/kWh (kvarh)
Energieart	Wirk- und Blindleistung
Anzahl der Stellen	9
Tarifsteuerung	intern/extern
Geeignet für	Bezug/Lieferung
Tarifausführung	Multitarif
Breite in Teilungseinheiten	4
Leistungsaufnahme	0,6 W
Frequenz	45 Hz
Frequenz	65 Hz
Nennspannung (Un) L-L	160 V
Nennspannung (Un) L-L	480 V
Nennspannung (Un) N-L	92 V
Nennspannung (Un) N-L	276 V
Tiefe	60 mm
Höhe	92 mm
Zulassung	Measuring Instruments Directive
Polart	Vierleiter
Impulsausgang	optisch
Genauigkeitsklasse	B
Zählertyp	elektronisch
Ausführung der Schnittstelle	Modbus
Anzeigeart	digital
Schutzart (IP)	IP20
Montageart	REG
Rücklaufsperre	Ja
Ausführung	Direktmessung

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
