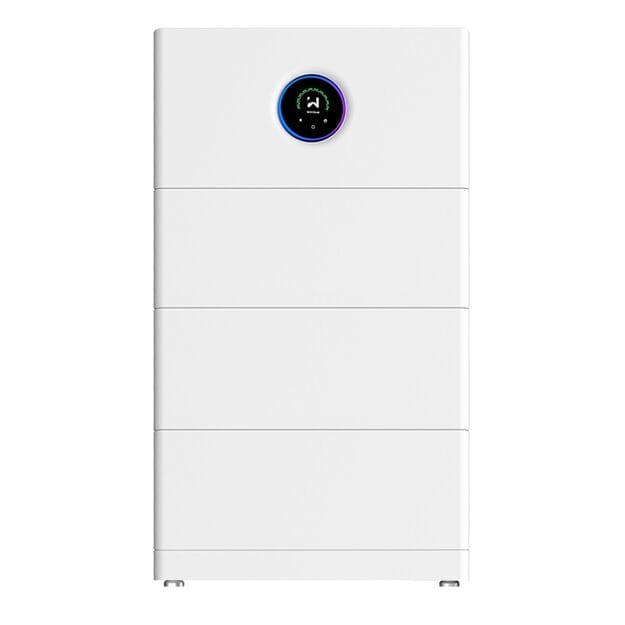

GoodWe ESA All-in-One 15 kWh Speichersystem mit 15 kW Hybridwechselrichter, 3-phasig
Das GoodWe ESA All-in-One Speichersystem mit 15 kWh und 15 kW vereint einen dreiphasigen Hybridwechselrichter mit modularen Hochvolt-Batterien in einer kompakten Energiespeicherlösung. Das System ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren bedarfsgerechte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das System kombiniert den GoodWe GW15K-ETA-G20 Hybridwechselrichter mit 15 kW AC-Nennleistung und drei kompatible GW5.1-BAT-D-G20 Batteriemodule mit insgesamt 15,0 kWh nutzbarer Speicherkapazität. Vier unabhängige MPP-Tracker ermöglichen eine flexible Anbindung unterschiedlicher PV-Modulgruppen. Die modulare All-in-One-Architektur unterstützt eine platzsparende Installation sowie die spätere Erweiterung der Speicherkapazität.
Produktvorteile im Überblick
-
15,0 kWh nutzbare Speicherkapazität durch drei Hochvolt-Batteriemodule mit jeweils 5,0 kWh
-
15 kW dreiphasiger Hybridwechselrichter GoodWe GW15K-ETA-G20
-
All-in-One-System mit modularer, vorverdrahteter Speicherarchitektur
-
Vier unabhängige MPP-Tracker für unterschiedliche PV-Modulgruppen
-
Bis zu 30 kW PV-Eingangsleistung bei entsprechender Anlagenplanung
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Modular erweiterbar auf bis zu zwölf kompatible Batteriemodule
-
Bis zu 15 kW Batterieladeleistung und 16,5 kW Entladeleistung auf Wechselrichterebene, abhängig von der Batteriekonfiguration
-
Dreiphasige Ersatzstromversorgung über integrierten Backup-Ausgang
-
Weniger als 4 ms Umschaltzeit zwischen Netz- und Inselbetrieb unter den vorgesehenen Bedingungen
-
Maximaler Wechselrichterwirkungsgrad von 98,1 % für eine effiziente Energieumwandlung
-
Integrierte AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz
-
Integrierte Batterieheizung zur Unterstützung des Betriebs bei niedrigen Temperaturen
-
Schutzart IP66 für Wechselrichter und Batteriemodule
-
GoodWe SEMS+ zur Anlagenüberwachung und Unterstützung des Energiemanagements
Technische Daten – GoodWe ESA All-in-One 15 kWh
- Hersteller: GoodWe
- Produktserie: ESA All-in-One
- Systemtyp: Dreiphasiges Hochvolt-PV-Speichersystem
- Hybridwechselrichter: GW15K-ETA-G20
- Batteriemodell: GW5.1-BAT-D-G20
- Anzahl Batteriemodule: 3
- Nennenergie je Batteriemodul: 5,12 kWh
- Nutzbare Energie je Batteriemodul: 5,0 kWh
- Nennenergie gesamt: 15,36 kWh
- Nutzbare Speicherkapazität gesamt: 15,0 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Batteriespannungsbereich im dreiphasigen System: 700–950 V DC
- Batterie-Nennspannung am Wechselrichter: 750 V DC
- Maximale Dauerladeleistung des Wechselrichters: 15 kW
- Maximale Dauerentladeleistung des Wechselrichters: 16,5 kW
- Maximale Lade- und Entladeleistung je Batteriemodul: 5 kW
- Spitzenentladeleistung je Batteriemodul: 7,5 kW für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule: 12
- Maximale nutzbare Speicherkapazität der ESA-Serie: 108 kWh, abhängig von der Modulkonfiguration
- Kommunikation zwischen Batterie und Wechselrichter: CAN
- Integrierte Batterieheizung: Ja
- Integrierte Aerosol-Feuerlöscheinrichtung der Batteriemodule: Ja
- Schutzart Batteriemodule: IP66
- Abmessungen je Batteriemodul (B × H × T): 800 × 326 × 270 mm
- Gewicht je Batteriemodul: 57,5 kg ± 1 kg
- Ladetemperaturbereich Batteriemodule: -18 bis +55 °C
- Entladetemperaturbereich Batteriemodule: -20 bis +55 °C
- Kühlung Batteriemodule: Passives Wärmemanagement
Technische Daten – GoodWe GW15K-ETA-G20
- Hersteller: GoodWe
- Modell: GW15K-ETA-G20
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 15.000 W
- Maximale AC-Wirkleistung: 15.000 W
- AC-Nennscheinleistung: 15.000 VA
- Maximale PV-Eingangsleistung: 30.000 W
- Anzahl MPP-Tracker: 4
- Anzahl PV-Stringeingänge: 4
- Maximale DC-Eingangsspannung: 1.000 V
- MPP-Betriebsspannungsbereich: 120–950 V DC
- PV-Startspannung: 150 V
- DC-Nenneingangsspannung: 750 V
- Maximaler Eingangsstrom je MPP-Tracker: 21 A
- Maximaler Kurzschlussstrom je MPP-Tracker: 26 A
- Maximaler Wechselrichterwirkungsgrad: 98,1 %
- Europäischer Wirkungsgrad: 97,3 %
- Maximaler Batterieladestrom: 20,1 A
- Maximaler Batterieentladestrom: 22,1 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 220/380 V oder 230/400 V
- Netzfrequenz: 50/60 Hz
- AC-Nennstrom bei 400 V: 21,8 A
- Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
- Gesamtklirrfaktor (THDI): unter 3 %
- Backup-Nennscheinleistung: 15 kVA
- Maximale Backup-Scheinleistung im Inselbetrieb: 16,5 kVA
- Kurzzeitige Backup-Spitzenleistung: 30 kVA für 10 Sekunden
- Umschaltzeit Netz-/Inselbetrieb: unter 4 ms
- Integrierte Bypass-Funktion: bis zu 63 A Durchgangsstrom bei geeigneter Installation
- DC-Lasttrennschalter: Integriert
- DC-Überspannungsableiter: Typ II
- AC-Überspannungsableiter: Typ II
- Fehlerstromüberwachung: Integriert
- Isolationsüberwachung: Integriert
- DC-Verpolungsschutz: Integriert
- Inselnetzerkennung: Integriert
- AC-Überstrom- und Kurzschlussschutz: Integriert
- AFCI-Lichtbogenerkennung: Integriert
- Kommunikation: RS485, WLAN, LAN und Bluetooth
- Optionale Kommunikation: 4G
- Kommunikationsprotokolle: Modbus RTU, Modbus TCP
- Anlagenmonitoring: GoodWe SEMS+
- Kühlung: Intelligente Lüfterkühlung
- Schutzart Wechselrichter: IP66
- Betriebstemperaturbereich Wechselrichter: -35 bis +60 °C
- Maximale Einsatzhöhe: 4.000 m, Leistungsreduzierung oberhalb von 2.000 m
- Abmessungen Wechselrichter (B × H × T): 800 × 340 × 270 mm
- Gewicht Wechselrichter: 34 kg
- Montage: Wand- oder Bodenmontage mit geeigneter Befestigung
15 kWh Hochvolt-Batteriespeicher für die Eigenversorgung
Das GoodWe ESA All-in-One System speichert überschüssige Solarenergie und stellt sie zu einem späteren Zeitpunkt wieder bereit. Die drei Batteriemodule verfügen über eine Nennenergie von insgesamt 15,36 kWh und eine nutzbare Speicherkapazität von 15,0 kWh.
Dadurch kann selbst erzeugter Solarstrom beispielsweise während der Abend- und Nachtstunden oder bei geringer PV-Erzeugung genutzt werden. Die DC-gekoppelte Systemarchitektur ermöglicht die direkte Speicherung von Photovoltaikenergie auf der Gleichstromseite und reduziert zusätzliche Umwandlungsschritte beim Laden.
Die Batteriemodule verwenden Lithium-Eisenphosphat-Zellen und verfügen über eine integrierte Batterieheizung. Diese unterstützt den Betrieb bei niedrigen Temperaturen. Die integrierten Sicherheitsfunktionen und die Schutzart IP66 ermöglichen eine flexible Standortplanung unter Einhaltung der vorgesehenen Installationsbedingungen.
Modulares All-in-One-System mit flexibler Speichererweiterung
Die GoodWe ESA-Serie verbindet Hybridwechselrichter und Batteriespeicher zu einer modular aufgebauten Einheit. Die vorverdrahtete Systemarchitektur vereinfacht die Verbindung der einzelnen Komponenten und unterstützt eine kompakte Anordnung.
Mit drei Batteriemodulen und 15,0 kWh nutzbarer Speicherkapazität bietet das Set eine Grundlage für die spätere Erweiterung. Das ESA-System unterstützt insgesamt bis zu zwölf kompatible Batteriemodule. Die verfügbaren Modulvarianten ermöglichen bei entsprechender Konfiguration eine nutzbare Speicherkapazität von bis zu 108 kWh.
Bei einer stapelbaren Einheit können bis zu sechs kompatible Batteriemodule mit dem Wechselrichter kombiniert werden. Für zusätzliche Module sind weitere Batterietürme und die dafür vorgesehenen Erweiterungskomponenten erforderlich.
Die tatsächlich zulässige Speicherkapazität und Lade- beziehungsweise Entladeleistung richten sich nach der verwendeten Modulkonfiguration und den technischen Vorgaben des Herstellers.
GoodWe Hybridwechselrichter mit 15 kW und vier MPP-Trackern
Der GoodWe GW15K-ETA-G20 ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 15 kW. Er unterstützt eine maximale PV-Eingangsleistung von 30 kW und bietet vier unabhängige MPP-Tracker.
Durch die getrennte Regelung der PV-Eingänge lassen sich unterschiedliche Modulgruppen integrieren, beispielsweise bei mehreren Dachausrichtungen oder abweichenden Einstrahlungsbedingungen. Jeder MPP-Tracker unterstützt einen maximalen Eingangsstrom von 21 A und einen maximalen Kurzschlussstrom von 26 A.
Der maximale Wirkungsgrad beträgt 98,1 %, der europäische Wirkungsgrad 97,3 %. Die konkrete PV-Auslegung muss die zulässigen Spannungs- und Stromgrenzen sowie die geltenden Anschlussbedingungen berücksichtigen.
Intelligentes Energiemanagement und Anlagenüberwachung
Das GoodWe ESA All-in-One System unterstützt die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Energieverbrauch. Überschüssiger Solarstrom kann gespeichert und bei entsprechendem Bedarf wieder bereitgestellt werden.
Über die GoodWe SEMS+ Plattform lassen sich relevante Betriebs- und Energiedaten bei entsprechender Systemkonfiguration überwachen. Die Kommunikationsschnittstellen umfassen RS485, WLAN, LAN und Bluetooth. Eine Mobilfunkanbindung ist mit kompatiblem optionalem Zubehör möglich.
Die ESA-Serie ist außerdem auf die Einbindung intelligenter Energiemanagementfunktionen vorbereitet. Diese können beispielsweise die Speichersteuerung anhand verfügbarer Solarenergie, des Stromverbrauchs und geeigneter Tarifinformationen unterstützen.
Dreiphasige Ersatzstromversorgung mit weniger als 4 ms Umschaltzeit
Der GoodWe GW15K-ETA-G20 besitzt einen integrierten dreiphasigen Backup-Ausgang. Bei entsprechend ausgelegter Installation ermöglicht dieser die Versorgung dafür vorgesehener Verbraucher während eines Ausfalls des öffentlichen Stromnetzes.
Die Backup-Nennscheinleistung beträgt 15 kVA. Im Inselbetrieb sind unter den vorgesehenen Bedingungen bis zu 16,5 kVA möglich. Kurzzeitig unterstützt der Wechselrichter eine Spitzenleistung von bis zu 30 kVA für zehn Sekunden.
Die Umschaltzeit zwischen Netz- und Inselbetrieb beträgt laut Hersteller weniger als vier Millisekunden. Zusätzlich verfügt der Wechselrichter über eine integrierte Bypass-Funktion mit bis zu 63 A Durchgangsstrom bei entsprechender elektrischer Auslegung.
Die tatsächlich verfügbare Ersatzstromleistung hängt von der angeschlossenen Batteriekonfiguration, dem Ladezustand, der PV-Erzeugung und den jeweiligen Betriebsbedingungen ab. Die fachgerechte Einbindung und Absicherung der Backup-Stromkreise muss bei der Anlagenplanung berücksichtigt werden.
Integrierte Schutzfunktionen und IP66-Gehäuse
Das GoodWe ESA-System verfügt über verschiedene integrierte Sicherheitsfunktionen. Der Hybridwechselrichter bietet unter anderem eine AFCI-Lichtbogenerkennung, eine Isolations- und Fehlerstromüberwachung sowie Schutzfunktionen gegen Verpolung, Überstrom und Kurzschluss.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Die Batteriemodule verfügen über eine integrierte Heizfunktion und ein Aerosol-Feuerlöschsystem.
Die Schutzart IP66 der Batterie- und Wechselrichterkomponenten unterstützt die Installation in geeigneten Innen- und Außenbereichen. Dabei sind die zulässigen Umgebungsbedingungen, die erforderlichen Montageabstände und die technischen Herstellervorgaben zu beachten.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des GoodWe ESA All-in-One 15 kWh Systems?
Das System verfügt über drei GoodWe GW5.1-BAT-D-G20 Batteriemodule mit jeweils 5,0 kWh nutzbarer Energie. Daraus ergibt sich eine nutzbare Gesamtspeicherkapazität von 15,0 kWh. Die gesamte Nennenergie beträgt 15,36 kWh.
Welche Leistung bietet der GoodWe ESA 15 kW Hybridwechselrichter?
Der GoodWe GW15K-ETA-G20 besitzt eine dreiphasige AC-Nennleistung von 15 kW. Er unterstützt eine maximale PV-Eingangsleistung von 30 kW und erreicht einen maximalen Wirkungsgrad von 98,1 %.
Wie viele MPP-Tracker besitzt das GoodWe ESA 15 kW System?
Der Hybridwechselrichter verfügt über vier unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Jeder Tracker unterstützt einen maximalen Eingangsstrom von 21 A und einen maximalen Kurzschlussstrom von 26 A.
Kann das GoodWe ESA All-in-One Speichersystem erweitert werden?
Ja, die GoodWe ESA-Serie ist modular erweiterbar. Insgesamt können bis zu zwölf kompatible Batteriemodule integriert werden. Je nach verwendeter Modulkonfiguration sind bis zu 108 kWh nutzbare Speicherkapazität möglich. Für zusätzliche Batterietürme werden die vorgesehenen Erweiterungskomponenten benötigt.
Ist mit dem GoodWe ESA 15 kWh System eine Ersatzstromversorgung möglich?
Ja, der integrierte dreiphasige Backup-Ausgang unterstützt bei entsprechender Installation eine Ersatzstromversorgung. Die Backup-Nennscheinleistung beträgt 15 kVA. Die Umschaltzeit zwischen Netz- und Inselbetrieb liegt laut Hersteller unter vier Millisekunden. Die verfügbare Leistung hängt von der Batteriekonfiguration und den Betriebsbedingungen ab.
Welche Batterietechnologie verwendet das GoodWe ESA System?
Die GoodWe GW5.1-BAT-D-G20 Speichermodule verwenden Lithium-Eisenphosphat-Technologie (LiFePO4). Sie verfügen über eine integrierte Batterieheizung und eine Aerosol-Feuerlöscheinrichtung.
Kann das GoodWe ESA All-in-One System im Außenbereich installiert werden?
Der Hybridwechselrichter und die Batteriemodule besitzen die Schutzart IP66. Eine Installation in geeigneten Außenbereichen ist unter Einhaltung der vorgesehenen Umgebungs- und Montagebedingungen möglich. Die zulässigen Temperaturbereiche der Batterie und des Wechselrichters sind dabei zu berücksichtigen.
Welche maximale Batterie-Lade- und Entladeleistung ist möglich?
Der GoodWe GW15K-ETA-G20 unterstützt auf Wechselrichterebene eine maximale Ladeleistung von 15 kW und eine maximale Entladeleistung von 16,5 kW. Die drei enthaltenen GW5.1-BAT-D-G20 Module sind jeweils für bis zu 5 kW kontinuierliche Lade- und Entladeleistung ausgelegt. Die tatsächlich verfügbare Systemleistung hängt von den Batteriemodulen und den Betriebsbedingungen ab.
Wie funktioniert das Energiemanagement des GoodWe ESA Systems?
Das System unterstützt eine abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Stromverbrauch. Über GoodWe SEMS+ lassen sich bei entsprechender Einrichtung relevante Energiedaten überwachen. Die ESA-Serie unterstützt außerdem die Integration zusätzlicher intelligenter Energiemanagementfunktionen.
Welche Vorteile bietet die All-in-One-Bauweise?
Die modulare All-in-One-Architektur kombiniert Hybridwechselrichter und Batteriespeicher in einer einheitlichen Systemlösung. Die vorverdrahtete Bauweise reduziert den externen Verbindungsaufwand und unterstützt eine kompakte Installation. Die Speicherkapazität kann mit kompatiblen Batteriemodulen erweitert werden.
Installationshinweis: Die Montage, der elektrische Anschluss und die Inbetriebnahme müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellervorgaben erfolgen.
