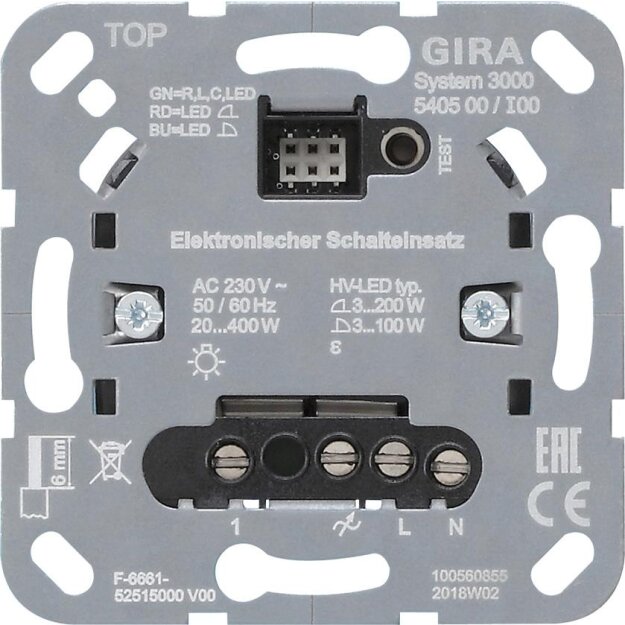

System 3000 Elektronischer Schalteinsatz
Gira System 3000
Merkmale:
- Anschluss von Nebenstellen möglich.
- Steuern von thermischen Stellantrieben in Kombination mit einem
Raumtemperaturregler-Aufsatz.
- Lampenschonendes Einschalten.
- Elektronischer Kurzschlussschutz.
- Elektronischer Übertemperaturschutz.
- Betrieb mit und ohne Neutralleiteranschluss.
Betrieb mit Neutralleiter:
- Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven
Trafos mit Halogen- oder LED-Lampen, schalt oder dimmbare HV-LED- oder
Kompaktleuchtstofflampen.
- Gerät versorgt sich über Außenleiter und Neutralleiter daher erfolgt kein
Phasenanschnitt oder Phasenabschnitt.
Betrieb ohne Neutralleiter:
- Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven
Trafos mit Halogen- oder LED-Lampen, dimmbaren HV-LED- oder
Kompaktleuchtstofflampen.
- Gerät versorgt sich über den Außenleiter und die angeschlossene Last und
arbeitet deshalb im Phasenan- oder Phasenabschnittprinzip.
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
(Phasenan- oder Phasenabschnitt).
- Anzeige der eingestellten Betriebsart mittels LED.
Kombination mit KNX RF Bedienaufsatz 1fach / 2fach:
- Schaltaktorkanal 1fach oder Heizungsaktor 1fach.
- Sensorkanal 1fach bzw. 2fach.
- Lokale Steuerung des System 3000 Einsatzes möglich.
- Funksteuerung von anderen KNX Geräten als Sensor möglich.
- Temperaturerfassung
- Funktionsauswahl des Einsatzes für Schalten:
Schließer-/Öffnerbetrieb, Treppenhausfunktion, Szenenfunktion, Sperrfunktion,
Zeitverzögerungen.
Nebenstelleneingang als zusätzliche Bedienstelle für den System 3000 Einsatz
oder zur Funk-Steuerung von anderen KNX Geräten als Sensor möglich.
- Funktionsauswahl des Einsatzes für Raumtemperaturregler:
Ansteuerung von 230 V-Stellantrieben, Heiz-, Kühlbetrieb, Heiz- und
Kühlbetrieb, PWM- und 2-Punkt-Regler, absolute und relative Sollwertvorgabe,
Wärmebedarfsteuerung inkl. Kaskadierung, Ventilschutzfunktion.
Nebenstelleneingang als zusätzliche Bedienstelle für den System 3000 Einsatz
oder zur Funk-Steuerung von anderen KNX Geräten als Sensor möglich. Alternativ
kann der Nebenstelleingang zur Umschaltung zwischen dem Heiz- und Kühlbetrieb
parametriert werden.
Technische Daten:
Nennspannung: AC 230 V, 50/60 Hz
Stand-by: 0,1 bis 0,5 W
Anschlussleistung bei 25 °C:
- HV-LED-Lampen (Phasenanschnitt): typ. 3 bis 100 W
- HV-LED-Lampen (Phasenabschnitt): typ. 3 bis 200 W
- Kompaktleuchtstofflampe: typ. 3 bis 100 W
- Glühlampen: 20 bis 400 W
- HV-Halogen: 20 bis 400 W
- Tronic-Trafos: 20 bis 400 W
- elektronischer Trafo mit NV-LED: typ. 20 bis 100 W
- gewickelter Trafo: 20 bis 400 VA
- gewickelter Trafo mit NV-LED: typ. 20 bis 100 VA
Leitungslänge:
- Last: max. 100 m
- Nebenstelle: max. 100 m
Einbautiefe: 24 mm
Montage: in Gerätedose nach DIN 49073
Umgebungstemperatur: -5 °C bis +45 °C
Hinweise :
- Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen,
HV-Halogen, Tronic-Trafos und gewickelte Trafos auf 50 W.
- Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu
reduzieren.
