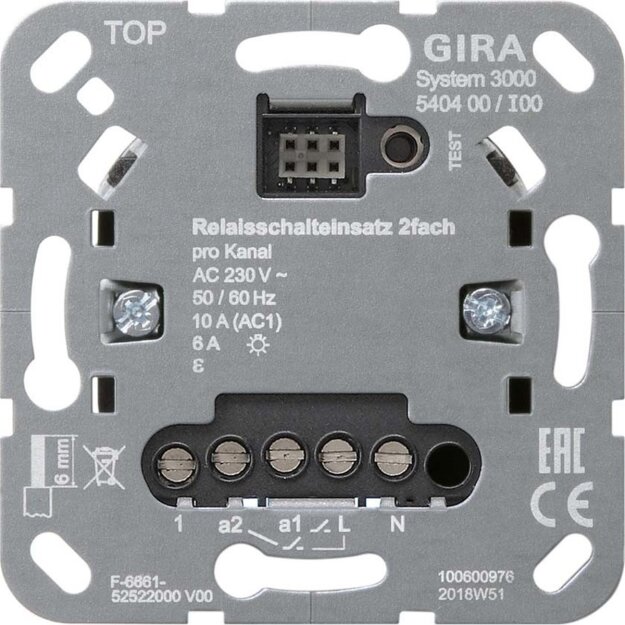

Gira 540400 S3000 RelaisschaltEinsatz 2-fach Einsatz
System 3000 Relaisschalteinsatz 2fach
Gira System 3000
Merkmale:
- Schalten von Beleuchtungen und einphasigen Motoren.
- Adaptive Nullpunktschaltung.
- Anschluss von Nebenstellen möglich.
- Testbetrieb zur Funktionsprüfung.
- Betrieb mit Neutralleiteranschluss.
Kombination mit System 3000 Bedienaufsatz 2fach:
- Schalten von zwei unabhängige Ausgänge.
- Zeitfunktion für Ausgang a2 einstellbar.
Kombination mit System 3000 Bedienaufsatz:
- Ausgang a2 schaltet abhängig von Ausgang a1, z. B. um eine Lüftung in
Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten.
- Einschaltverzögerung für Ausgang a2 einstellbar.
- Nachlaufzeit für Ausgang a2 einstellbar.
Kombination mit KNX RF Bedienaufsatz 1fach / 2fach:
- Schaltaktorkanal 1fach.
- Sensorkanal 1fach bzw. 2fach.
- Lokale Steuerung des System 3000 Einsatzes möglich.
- Funksteuerung von anderen KNX Geräten als Sensor möglich.
- Funktionsauswahl des Einsatzes:
Schließer-/Öffnerbetrieb, Treppenhausfunktion, Szenenfunktion, Sperrfunktion,
Zeitverzögerungen.
Nebenstelleneingang als zusätzliche Bedienstelle für den System 3000 Einsatz
oder zur Funk-Steuerung von anderen KNX Geräten als Sensor möglich.
Technische Daten:
Nennspannung: AC 230 V, 50/60 Hz
Stand-by: 0,1 bis 0,5 W
Schaltstrom ohmsch: 10 A (AC1)
Anschlussleistung bei 25 °C pro Ausgang:
- HV-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampe: typ. 500 W
- Glühlampen: 1500 W
- HV-Halogen: 1500 W
- Tronic-Trafos: 1000 W
- gewickelter Trafo: 625 VA
- Leuchtstofflampen, unkompensiert: 750 VA
Schaltstrom Motoren: 3 A
Kapazitive Last: 580 VA (70 µF)
Ausgang a2:
- Zeitfunktion/Nachlaufzeit: ohne, 1 min, 5 min, 30 min, 60 min
- Einschaltverzögerung: ohne, 3 min
Einbautiefe: 24 mm
Montage: in Gerätedose nach DIN 49073
Umgebungstemperatur: -25 °C bis +45 °C
Hinweise :
- In Kombination mit einem Bewegungsmelderaufsatz Standard, Bedienaufsatz
Memory, Jalousie- und Schaltuhr Display oder Jalousie- und Schaltuhr BT
verhält sich der Relaisschalteinsatz 2fach wie mit einem Bedienaufsatz.
- In Kombination mit einem Bewegungsmelderaufsatz Komfort BT oder Präsenz- und
Bewegungsmelder 360°-Aufsatz BT schaltet bei Bewegung Ausgang a1
helligkeitsabhängig und Ausgang a2 helligkeitsunabhängig und zeitverzögert
ein.
- Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu
reduzieren.
| Montageart: | Unterputz |
| Befestigungsart: | Krallen-/Schraubbefestigung |
Technische Daten und Merkmale zu Gira 540400 S3000 RelaisschaltEinsatz 2-fach Einsatz:
| Zusammenstellung | Basiselement |
| Lastart | universal |
| Nebenstelleneingang | ja |
| Lichtwertspeicher | nein |
| Verwendbar mit Taste | ja |
| Verwendbar mit Bewegungsmelder | ja |
| Verwendbar mit Präsenzmelder | ja |
| Verwendbar mit Zeitschalter/Timer | ja |
| Verwendbar mit Funktaste | ja |
| Verwendbar mit IR-Taste | nein |
| Montageart | Unterputz |
| Werkstoff | sonstige |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | sonstige |
| Farbe | sonstige |
| Transparent | nein |
| Nennspannung | 230 V |
| Frequenz | 50 Hz |
| Frequenz | 60 Hz |
| Bemessungsstrom | 10 A |
| Anzahl der Kanäle | 2 |
| Befestigungsart | Krallen-/Schraubbefestigung |
| Min. Tiefe der Gerätedose | 32 mm |
| Kompatibel mit Apple HomeKit | nein |
| Kompatibel mit Google Assistant | nein |
| Kompatibel mit Amazon Alexa | nein |
| IFTTT-Unterstützung verfügbar | nein |
