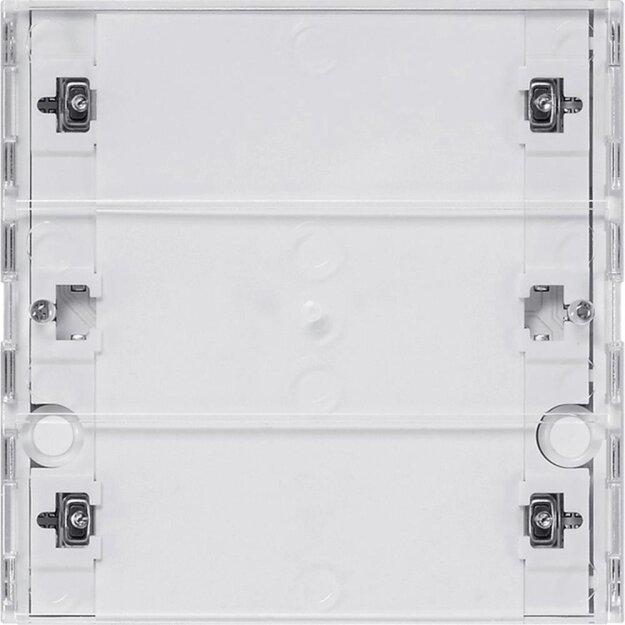

KNX RF Tastsensor 1fach
System 55
KNX RF
Inbetriebnahme-Wippe
Die KNX RF Tastsensoren senden bei Tastenbetätigung in Abhängigkeit der
Parametereinstellung bei geladenem Applikationsprogramm drahtlos KNX
Telegramme aus. Dies können bspw. Telegramme zum Schalten oder Tasten, zum
Dimmen oder zur Jalousiesteuerung sein. Auch ist es möglich,
Wertgeberfunktionen zu programmieren (Dimmwertgeber und Szenennebenstellen).
Merkmale:
- Bestätigungsfunktion sowie Sende- und Statusanzeige über 2-farbige LED
(rot/grün) separat für jede Taste durch 2-stufige Anzeigefunktion.
- Statusanzeige optional über separate 1-Bit-Status-Kommunikationsobjekte.
- Sende- und Bestätigungsanzeige abschaltbar.
- Auf Wänden kann der Tastsensor mittels Schrauben befestigt bzw. auf glatten
oder transparenten Oberflächen mit einer Montageplatte aufgeklebt werden.
- Projektierung, Inbetriebnahme und Parametrierung erfolgen über ETS (Version 5
oder neuer).
- Batteriebetriebenes Gerät.
Funktion "Schalten":
- Wippen- oder Tastenfunktion.
- Befehl beim Drücken und beim Loslassen parametrierbar (EIN, AUS, UM, keine
Reaktion).
Funktion "Dimmen":
- Wippenfunktion.
- Befehl beim Drücken der Wippe (rechte und linke Taste) parametrierbar (heller
- EIN, dunkler - AUS).
Funktion "Jalousie":
- Wippenfunktion.
- Befehl beim Drücken der Wippe (rechte und linke Taste) parametrierbar (AUF,
AB, UM).
- Zeit zwischen Kurz- und Langzeitbefehl parametrierbar.
Funktionen "Wertgeber" und "Szenennebenstelle":
- Wippenfunktion.
- Befehl beim Drücken der Wippe (rechte und linke Taste) parametrierbar (Werte 0
bis 255, 0 bis 100% oder Szenennummer).
- Bei Szenennebenstelle: Speicherfunktion möglich.
Technische Daten:
KNX Medium: RF1.R
Inbetriebnahme-Modus: S-Mode
Nennspannung: DC 3 V
Batterien: 1 x CR 2450N
Umgebungstemperatur: -5 °C bis +45 °C
Funkfrequenz: 868,3 MHz
Sendeleistung: max. 20 mW
Reichweite (Freifeld): ca. 100 m
Batterie:
- Typ: CR 2450N
- UN-Nr.: 3091
Hinweise :
- Batterien sind Verbrauchsgüter und müssen regelmäßig ersetzt werden. Bitte
beachten Sie die Vorschriften zur Entsorgung von gebrauchten Batterien.
- Der Tastsensor wird mit einer programmneutralen Inbetriebnahme-Wippe
geliefert. Das passende Wippenset zum Schalterprogramm ist separat zu
bestellen.
- Bei Verwendung von metallischen Wippensets und/oder Abdeckrahmen kann es zu
Reichweiteneinbußen kommen.
