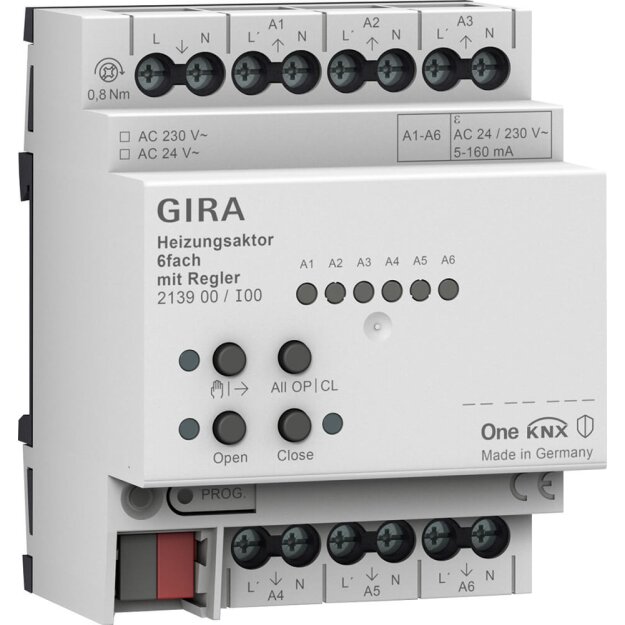

Gira 213900 Heizungsaktor 6-fach Regler für One / KNX

Artikelnummer: 213900 Gira-213900_4010337110194
Hersteller: Gira
EAN: 4010337110194

UVP: 292,45 €

133,52 €

inkl. 19% USt. , zzgl.

schnell lieferbar
Lieferzeit : 3-7 Tage

Gira 213900 Heizungsaktor 6-fach Regler für One / KNX

Heizungsaktor 6fach mit Regler für Gira One und KNX - Heizungsaktor mit integriertem Raumtemperaturregler zur Ansteuerung von elektrothermischen Stellantrieben für Heiz- und Kühlanlagen.
Ventilausgänge:
- 6 voneinander unabhängige elektronische Ventilausgänge.
- Ventilausgang 1 kann als Vorlage für andere Ventilausgänge genutzt werden.
- Meldung der größten Stellgröße des Aktor parametrierbar.
- Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
- Ventilansteuerung (spannungslos geöffnet / geschlossen) je Ausgang parametrierbar.
- Stellgrößeneingang: &quot
schaltend - 1 Bit&quot
und &quot
stetig - 1 Byte&quot
.
- Ventilansteuerung: &quot
schaltend - 1 Bit&quot
, &quot
stetig - 1 Byte PWM&quot
oder &quot
stetig - 1 Byte Stellgrößen-Grenzwert&quot
.
- Statusrückmeldungen konfigurierbar.
- Ausfallmeldung der Ventil-Betriebsspannung konfigurierbar.
- Überlast- und Kurzschlussmeldung separat für jeden Ventilausgang einstellbar.
- Wärmebedarfs- und Pumpensteuerung. Festsitzschutz verhindert das Festsitzen der Pumpe.
- Sommer- oder Winterbetrieb über ein Objekt wählbar.
- Jeder Ventilausgang kann in einer Zwangsposition verriegelt werden. Für Sommer- und Winterbetrieb sind unterschiedliche Stellgrößenwerte parametrierbar.
- Zyklische Überwachung der Stellgröße jedes Ausgangs.
- Automatische Ventilspülung.
- Betriebsstundenzähler je Ausgang konfigurierbar.
- Servicebetrieb zur Wartung oder Installation von Ventilantrieben.
- Handbedienung der Ausgänge unabhängig vom KNX.
- Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Ventilausgang einstellbar.
- Verschiedene aktiv sendende Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmier-
vorgang global verzögern.
Raumtemperaturregler:
- 12 unabhängige Raumtemperaturregler.
- Raumtemperaturregler 1 kann als Vorlage für andere Raumtemperaturregler genutzt werden.
- Betriebsmodi: Komfort, Standby, Nacht und Frost-/Hitzeschutz.
- Jedem Betriebsmodus können eigene Temperatursollwerte zugeordnet werden.
- Solltemperaturvorgabe: relativ (Ableitung aus Basissollwert) oder absolut (unabhängige Solltemperaturen für jeden Betriebsmodus).
- Anwesenheitserkennung durch Präsenztaste oder Präsenzmelder.
- Umschaltung der Betriebsmodi gemäß KNX Spezifikation.
- Statusrückmeldungen konfigurierbar.
- Frost-/Hitzeschutzumschaltung durch Fensterstatus oder Temperatursturzerkennung.
- Betriebsarten: &quot
Heizen&quot
, &quot
Kühlen&quot
, &quot
Heizen und Kühlen&quot
jeweils mit oder ohne Zusatzstufe.
- Je Heiz- oder Kühlstufe sind verschiedene Regelungsarten konfigurierbar: PI-Regelung (stetige oder schaltende PWM) oder 2-Punkt-Regelung (schaltend).
- Verschiedene Arten der Heizung und Kühlung einstellbar.
- Regelparameter für PI-Regler (Proportionalbereich, Nachstellzeit) und 2-Punkt-Regler (Hysterese) einstellbar.
- Automatisches oder objektorientiertes Umschalten zwischen &quot
Heizen&quot
und &quot
Kühlen&quot
.
- Sperren der Stellgrößen-Ausgänge über Objekte möglich.
- Raumtemperaturmessung über bis zu zwei externe KNX Temperaturfühler. Messwertbildung der externen Fühler parametrierbar oder zyklische Überwachung.
- Die Ist- und Solltemperaturen können nach einer parametrierbaren Abweichung auf den Bus (auch zyklisch) ausgegeben werden.
- Getrennte oder gemeinsame Stellgrößenausgabe im Heiz- und Kühlbetrieb (4-Rohr oder 2-Rohr-System).
- Automatisches Senden und Zykluszeit für Stellgrößenausgabe parametrierbar.
- Stellgrößenbegrenzung möglich.
- Fußbodentemperaturbegrenzung im Heizbetrieb und Kühlbetrieb möglich.
- Solltemperaturbegrenzung im Kühlbetrieb möglich.
- Solltemperaturanhebung im Heizbetrieb möglich.
- Boost-Funktion zum schnellen Aufheizen oder Abkühlen.
- Szenen: Bis zu 64 interne Szenen sind je Regler parametrierbar. Inkl. Szenenspeicherfunktion und Erweiterer Szenenabruf (Toggeln von Szenen).
Logikfunktionen:
- Das Gerät verfügt über acht interne Logikfunktionen.
- Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen).
- 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte.
- Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
- Vergleicher für Werte mit neun verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen.
- Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei neun verschiedenen Eingangsdatenformaten.
Inkl. Vorgabe der 1-Bit-Ausgabewerte.
- Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten. An allen Ausgängen müssen Ventile mit der gleichen Betriebsspannung angeschlossen werden.
KNX Data Secure kompatibel.
Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) möglich.
Montage auf DIN-Hutschiene. Anschluss- und Abzweigklemme für Gira One und KNX im Lieferumfang enthalten.

Weitere Informationen

Schutzart:	IP20
Montageart:	REG
Smart-Tech:	KNX

Technische Daten und Merkmale zu Gira 213900 Heizungsaktor 6-fach Regler für One / KNX:

Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	sonstige
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	4
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Stellgröße stetig	ja
Stellgröße schaltend	ja
Ventilschutzfunktion	ja
Handschaltung	ja
Anzahl der Ausgänge	6
Max. Ausgangsstrom	160 A
Schaltspannung	230 V
Schutzart (IP)	IP20
