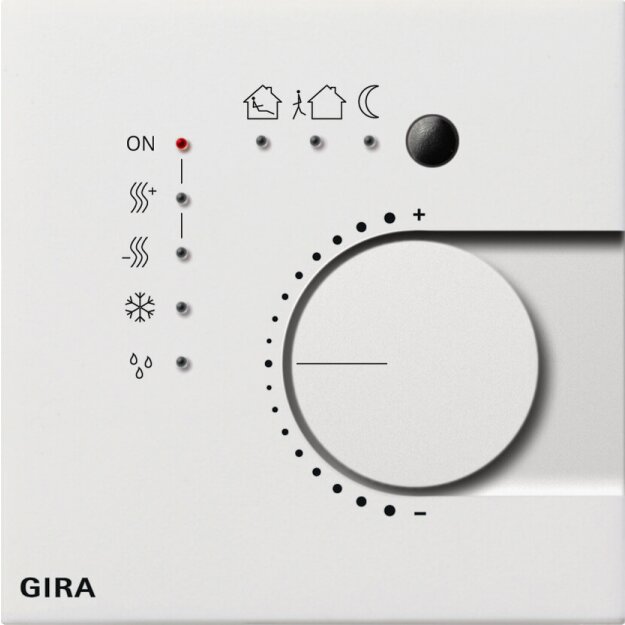

Gira 2100112 KNX Stetigregler Tasterschnittstelle 4-fach Flächenschalter Reinweiß
KNX Stetigregler mit Tasterschnittstelle 4fach
Flächenschalter
Reinweiß glänzend
Die Stetigregler Unterputz und die Objektregler vereinen die Funktionen eines
KNX Busankopplers, eines Raumtemperaturreglers mit Sollwertvorgabe und die
eines Binäreingangs.
Merkmale:
- An den Binäreingang können vier potenzialfreie Kontakte angeschlossen werden.
- Der Eingang 1 kann zum Anschluss eines Fernfühlers für die Temperaturmessung
im Fußboden benutzt werden.
- Zwei Eingänge sind als Ausgänge (max. 0,8 mA) parametrierbar.
- Die Reglerfunktion dient zur Raumtemperaturregelung. Der Regler erfasst mit
einem internen bzw. externen Temperaturfühler die aktuelle Raumtemperatur und
verarbeitet diese mit einem einstellbaren Temperatursollwert zu einer
Stellgröße. Es können damit Stellantriebe mit stetigem Stellsignal als auch
mit schaltendem Stellsignal angesteuert werden.
Regler:
- 5 Betriebsarten: Komfort, Stand-by, Nacht, Frost- bzw. Hitzeschutz und
Reglersperre (z. B. Taupunkt-Betrieb).
- Heiz-/ Kühlfunktionen: Heizen, Kühlen, Heizen und Kühlen, Grund- und
Zusatzheizen, Grund- und Zusatzkühlen.
- Voreingestellte Regelparameter für gängige Heiz- bzw. Kühlkörper.
- Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers
sperrbar.
- Ventilschutzfunktion (Ventil wird zyklisch alle 24 Stunden geöffnet).
- Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) und
schaltende 2-Punkt-Regelung (Ein/Aus).
- Temperaturerfassung über einen internen und/oder externen Fühler
(Mittelwertbildung für große Räume).
Eingänge:
- Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den
Eingängen.
- Sperrobjekt zum Sperren einzelner Eingänge.
- Verhalten bei Busspannungswiederkehr für jeden Eingang separat parametrierbar.
- Telegrammratenbegrenzung.
- Funktion Schalten: zwei unabhängige Schaltobjekte für jeden Eingang vorhanden
und einzeln freischaltbar, Befehl bei steigender und fallender Flanke
unabhängig einstellbar (EIN, AUS, UM, keine Reaktion).
- Funktion Dimmen: Einflächen- und Zweiflächenbedienung, Zeit zwischen Dimmen
und Schalten und Dimmschrittweite einstellbar, Telegramm-Wiederholung und
Stopp-Telegramm senden möglich.
- Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion,
AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step bzw. Move -
Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar,
Lamellenverstellzeit einstellbar.
- Funktion Wertgeber und Lichtszenennebenstelle: Flanke (Taster als Schließer,
Taster als Öffner, Schalter) und Wert bei Flanke parametrierbar,
Wertverstellung bei Taster über langen Tastendruck für Wertgeber möglich,
Lichtszenennebenstelle mit bzw. ohne Speicherfunktion.
- Funktion Temperaturfühler: Ein Kanal der Tasterschnittstelle kann als externer
Temperaturfühler für den Raumtemperaturregler genutzt werden.
Ausgänge:
- Unabhängiges Schalten der max. zwei Ausgänge.
- Mit dem Stellrad wird der Temperatursollwert verschoben.
- Ein Präsenztaster dient zur Umschaltung zwischen Komfort- und
Stand-by-Betrieb.
- Die aktuellen Zustände werden am Stetigregler durch LEDs angezeigt.
Technische Daten:
KNX Medium: TP256
Umgebungstemperatur: -5 °C bis +45 °C
Leitungslänge:
- Ein- und Ausgänge: max. 5 m
- Temperaturfühler: max. 50 m
Einbautiefe: 23 mm
Hinweise :
- Es ist kein separater Busankoppler notwendig.
- Bei Anschluss der externen Eingänge wird die Verwendung einer
Schalterklemmdose empfohlen.
