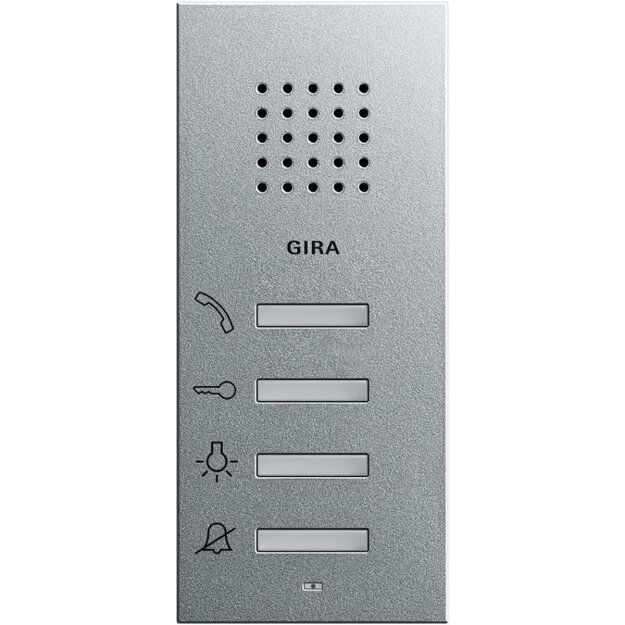

Wohnungsstation AP
System 55
Wohnungsstationen
Farbe Alu
Merkmale:
- Komplett vormontierte Wohnungsstation AP. Dadurch schnelle und saubere Montage
möglich.
- Designvielfalt durch Integration in das Schalterprogramm, dadurch
einheitliches Erscheinungsbild von Türkommunikation und Elektroinstallation.
- Montage sowohl mit als auch ohne Abdeckrahmen.
- Einfache Montage durch steckbare Schraubklemmen auf der Montageplatte. Die
Kontaktierung zur Wohnungsstation erfolgt beim Aufstecken der Wohnungsstation
auf die Montageplatte.
- Einfache Demontage der Wohnungsstation bei Renovierungsarbeiten.
- Befestigungslöcher für die Montage.
- Signalübertragung und Versorgung der Wohnungsstation über verpolungssicheren
und kurzschlussfesten 2-Draht-Bus.
- Parallelschaltung von bis zu drei Wohnungsstationen möglich (bei
Spannungsversorgung über 2-Draht-Bus).
- Einmann-Inbetriebnahme durch einfache Inbetriebnahme-Prozedur.
- Ruftonunterscheidung zwischen Türruf, Internruf und Etagenruf.
- Auswahl von fünf verschiedenen Ruftonmelodien, die einzelnen Ruftasten
individuell zugeordnet werden können.
- Freisprechfunktion (sprachgesteuertes Gegensprechen mit Echo- und
Hintergrund-Geräuschunterdrückung).
- Durchsetzfunktion bei lauten Hintergrundgeräuschen während der
Sprechverbindung.
- Mithörsperre.
- Bedientasten mit integrierten Leuchtdioden zur Zustandsanzeige.
Die Bedientasten der Wohnungsstation AP steuern die folgenden Funktionen in
Verbindung mit dem Schaltaktor oder dem Unterputz-Schaltaktor::
- Schalten von Licht und anderen Funktionen.
- Ansteuerung des Türöffners.
- Einstellen der Ruftonmelodie.
- Rufton ein- und ausschalten.
- Rufannahme.
- Aktivierung der Durchsetzfunktion.
- Einstellung von Rufton- und Sprechlautstärke.
Technische Daten:
Spannungsversorgung: DC 26 V ± 2 V (über 2-Draht-Bus)
Umgebungstemperatur: 0 °C bis +50 °C
Anschlüsse:
- 2-Draht-Bus: 2 x Schraubklemme
- Etagenruftaster: 2 x Schraubklemme
Abmessungen in mm:
- System 55: B 55 x H 127 x T 20
- Flächenschalter: B 70 x H 142 x T 20
Hinweise :
- Montage ohne Abdeckrahmen möglich.
- Bei Montage in Verbindung mit System 55 oder dem Schalterprogramm
Flächenschalter ist ein Abdeckrahmen 2fach ohne Mittelsteg erforderlich.
- Bei der Montage auf eine Gerätedose ist ein Abdeckrahmen erforderlich
- Mit dieser Komponente ist der Aufbau von Türkommunikationsanlagen mit bis zu
70 Teilnehmern möglich
(z. B. 1 x Einbaulautsprecher, 5 x Erweiterungsmodul für Einbaulautsprecher,
68 x Wohnungsstation AP).
