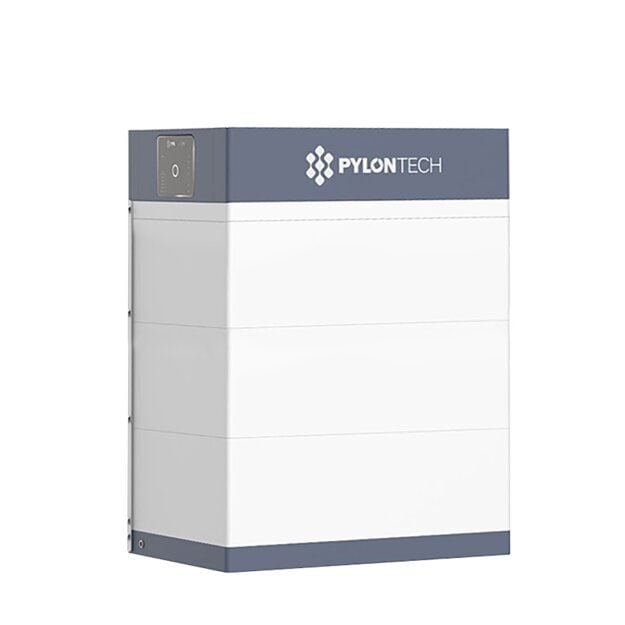

Pylontech Force-H3 14.7 Speicher-Set mit FH3X-12K-HY-3P Hybrid-Wechselrichter
Das Pylontech Force-H3 14.7 Speicher-Set kombiniert drei Hochvolt-Batteriemodule mit dem dreiphasigen FH3X-12K-HY-3P Hybrid-Wechselrichter. Der PV-Speicher bietet 14,73 kWh nutzbare Speicherkapazität bei 15,36 kWh Nennkapazität. Mit 12 kW AC-Nennleistung eignet sich das System zur Speicherung und bedarfsgerechten Nutzung von Solarstrom in Wohngebäuden.
Der Hybrid-Wechselrichter wird direkt auf die Batteriemodule gesetzt und vereint Wechselrichter, Batteriemanagement und Energiemanagement in einer kompakten Einheit. Im Eigenverbrauchsmodus versorgt die Photovoltaikanlage zunächst die angeschlossenen Verbraucher. Überschüssige Solarenergie lädt den Batteriespeicher und steht bei geringer PV-Erzeugung wieder zur Verfügung.
Produktvorteile
-
14,73 kWh nutzbarer PV-Speicher: drei Force-H3 Batteriemodule mit jeweils 5,12 kWh Nennkapazität.
-
12 kW Hybrid-Wechselrichter: dreiphasiger Netzanschluss für 400-V-Systeme.
- Lithium-Eisenphosphat-Batterie: Hochvolt-Speicher mit LFP-Zellchemie und 307,2 V Nennspannung.
- Drei unabhängige MPP-Tracker: separate Arbeitspunktregelung für bis zu drei PV-Strings.
- Integriertes Batteriemanagement und Energiemanagement: aufeinander abgestimmte Steuerung von Wechselrichter und Stromspeicher.
- Ersatzstromfähiges Speichersystem: separater Backup-Ausgang mit einer Umschaltzeit von höchstens 10 ms bei entsprechend ausgeführter Installation.
- Modularer Batteriespeicher: Systemausbau auf bis zu sieben FH10050 Batteriemodule mit insgesamt 35,84 kWh Nennkapazität gemäß Herstellervorgaben möglich.
- Integrierte Schutzfunktionen: AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ 2.
Solarstrom speichern und Eigenverbrauch erhöhen
Die Kombination aus Hybrid-Wechselrichter und Hochvolt-Batterie verbindet PV-Stromerzeugung und Energiespeicherung in einem System. Drei MPP-Tracker unterstützen die getrennte Regelung unterschiedlich ausgelegter PV-Strings. Das integrierte Energiemanagement koordiniert die Energieflüsse zwischen Photovoltaikanlage, Batterie, Verbrauchern und Stromnetz.
Ersatzstrom über den Backup-Ausgang
Bei einem Netzausfall kann das System die am Backup-Ausgang angeschlossenen Stromkreise weiter versorgen. Voraussetzung sind eine fachgerechte Ersatzstrominstallation, ausreichender Ladezustand und die Einhaltung der zulässigen Leistungsgrenzen. Die mögliche Versorgungsdauer hängt vom Energiebedarf der angeschlossenen Verbraucher und der verfügbaren Batteriekapazität ab.
Lieferumfang
- 1 × Pylontech Force H3X FH3X-12K-HY-3P Hybrid-Wechselrichter mit 12 kW und integriertem Batteriemanagement.
- 3 × Pylontech Force-H3 FH10050 Batteriemodul mit jeweils 5,12 kWh Nennkapazität.
- 1 × Energy Meter einschließlich 3 × Stromwandler mit jeweils 120 A.
Häufige Fragen zum Pylontech Force-H3 14.7 Speicher-Set
Wie groß ist die nutzbare Speicherkapazität?
Das Set bietet 14,73 kWh nutzbare Speicherkapazität. Die Nennkapazität der drei Batteriemodule beträgt zusammen 15,36 kWh.
Welcher Hybrid-Wechselrichter gehört zum Set?
Enthalten ist der Pylontech FH3X-12K-HY-3P mit 12 kW AC-Nennleistung, dreiphasigem Netzanschluss und drei MPP-Trackern.
Ist das Speichersystem ersatzstromfähig?
Ja. Ein separater Backup-Ausgang ermöglicht die Versorgung entsprechend angeschlossener Stromkreise bei einem Netzausfall. Die Funktion setzt eine dafür ausgelegte Elektroinstallation und ausreichend gespeicherte Energie voraus.
Lässt sich der Batteriespeicher erweitern?
Das System unterstützt bis zu sieben FH10050 Batteriemodule je Turm. Damit sind bis zu 35,84 kWh Nennkapazität möglich. Eine nachträgliche Erweiterung muss die Herstellervorgaben zur Kompatibilität und zum Zustand der vorhandenen Batteriemodule berücksichtigen.
Sind ein Energiezähler und Stromwandler enthalten?
Ja. Zum Set gehören ein Energy Meter und drei Stromwandler mit jeweils 120 A.
Installation, elektrischer Anschluss und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft gemäß den Herstellervorgaben erfolgen.
