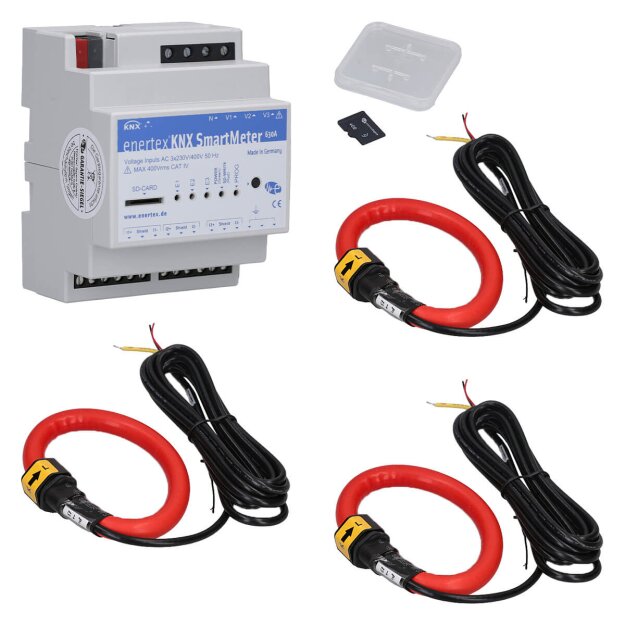

Der Enertex® KNX Smartmeter (4 TE Hutschiene) ist ein Zweirichtungszähler zur Messung der Wirk- und Blindenergie bzw. -leistung, sowie zur Analyse der Netzqualität. Die Messung erfolgt entweder im Dreiphasensystem oder in drei unabhängigen Einphasensystemen mit der Genauigkeitsklasse 1 (1%).
In der Genauigkeitsklasse 1 nach EN 62053-11 sind nur Genauigkeitsanforderungen für den Messbereich zwischen 2% und 100% des Nennstromes festgelegt. Für kleinere Ströme werden keine Anforderungen definiert, da diese mit herkömmlichen Stromwandlern nicht genau erfasst werden können. Im Gegensatz dazu verwendet das Enertex Smartmeter hochpräzise (Rogowski-)Stromsensoren, die im Werk auf das Gerät kalibriert werden. Dadurch sind sehr kleine Ströme bis hin zu 0.002% des Nennstromes (= 10 mA) präzise messbar. Zudem erfolgt die Strommessung besonders verlustarm (< 2 mW Verlust). Die mitgelieferten Stromsensoren, die zur einfacheren Montage geöffnet werden können, dürfen direkt am Netzeinspeisepunkt installiert werden.
Das Smartmeter wird ausschließlich über den Bus versorgt. Daher kann das Gerät selbst dann Ströme und Spannungen messen, wenn an den Spannungsmesseingängen keine 230 V Netzspannung anliegt bzw. die Spannung freigeschaltet wurde. Der Messbereich der dreiphasigen Wirkleistung erstreckt sich von 7,5 W bis 293 kW. Energiewerte bzw. Messgrößen zur Überwachung der Netzqualität werden für Analysen auf einer SD-Karte in Textform aufgezeichnet. Sämtliche Messwerte (Strom, Spannung, Wirkleistung, Blindleistung, Wirkenergie, Blindenergie, Leistungsfaktor, THD-U, THD-I, Netzoberschwingungen, Schieflast, Nullstrom, Netzfrequenz) werden auf dem KNX-Bus dargestellt.
Die ETS-Applikation stellt neben spezialisierten Funktionen zur leistungsabhängigen Laststeuerung, Optimierung des Eigenenergiebedarfs mit PV-Anlagen, Berechnung des Nutzungs- oder Einspeiseentgelts mit Tarifumschaltung und zur Vermeidung von Lastspitzen zudem verschiedene Überwachungsfunktionen bereit. Diese melden bei Grenzwertüberschreitungen Ereignisse wie Spannungsausfälle, hohe Spannungsspitzen, hohe Netzverzerrung, hohen Blindenergiebezug, stark ungleichmäßige Belastung der 3 Phasen (Schieflast) oder hohe Neutralleiterbelastung am Bus. Zur Beurteilung der Netzqualität werden Oberschwingungen bis zur 50. Harmonischen von Strom und Spannung gemessen. Die zahlreichen Überwachungsfunktionen ermöglichen eine zeitgenaue Analyse von netzbedingten Ausfällen, Störungen und Beschädigungen von elektrischen Betriebsmitteln.
Alternativ kann der KNX Smartmeter 630A auch ohne einen KNX-Bus betrieben werden. Dazu muss an der KNX-Klemme eine 24V DC Spannungsversorgung angeklemmt werden. In diesem Modus werden alle Messdaten ohne die Netzoberschwingungen minütlich auf die SD-Karte aufgezeichnet. Die Aufzeichnungszeitpunkte für die Messwerte werden in diesem Modus gemäß einer internen batteriegepufferten Uhr gewählt, die ab Werk auf die Ortszeit von Berlin (UTC/GMT +1 Stunde) gestellt ist und pro Jahr um maximal einer Minute von der Tageszeit abweicht. Die Uhr kann bei Bedarf mit Hilfe der SD-Karte nachgestellt werden.
