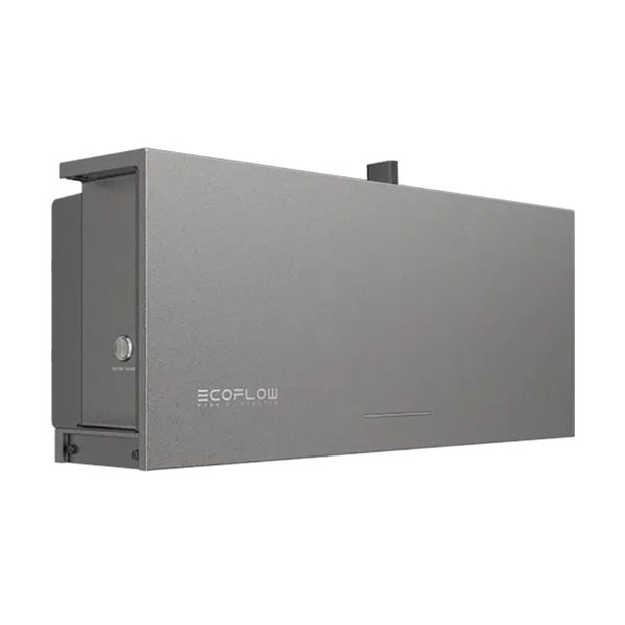

EcoFlow PowerOcean P1 3,68 kW Hybrid-Wechselrichter mit 120 A Smart Meter
Der EcoFlow PowerOcean P1 3,68 kW ist ein einphasiger Hybrid-Wechselrichter für Photovoltaikanlagen mit Batteriespeicher. Die Ausführung kombiniert eine AC-Nennleistung von 3,68 kW mit zwei unabhängigen MPP-Trackern, einer leistungsfähigen Hochvolt-Batterieanbindung und einer integrierbaren Notstromversorgung. Im Set ist zusätzlich ein EcoFlow Smart Meter mit 120-A-Strommessung enthalten.
Auf der PV-Seite unterstützt der Hybrid-Wechselrichter eine maximale PV-Leistung von 9,68 kW. Dadurch kann die installierte Modulleistung deutlich oberhalb der AC-Nennleistung des Wechselrichters dimensioniert werden. Die zwei unabhängigen MPP-Tracker ermöglichen zudem die getrennte Regelung unterschiedlicher PV-Strings, beispielsweise bei verschiedenen Dachausrichtungen oder abweichenden Einstrahlungsbedingungen.
Die maximale PV-Eingangsspannung beträgt 600 V. Der MPPT-Spannungsbereich reicht von 90 bis 520 V. Pro MPP-Tracker unterstützt das System einen hohen Eingangsstrom und eignet sich damit auch für moderne PV-Module mit entsprechend hohen Modulströmen.
Für die Einbindung eines kompatiblen EcoFlow PowerOcean Batteriespeichers arbeitet der Wechselrichter mit einer Hochvolt-Batterieanbindung. Die Batterie-Nennspannung beträgt 790 V, die maximale Batteriespannung 800 V. Innerhalb des modularen PowerOcean Systems kann überschüssige Solarenergie gespeichert und zu einem späteren Zeitpunkt für die Eigenversorgung des Gebäudes genutzt werden.
Zusätzlich unterstützt der PowerOcean P1 eine einphasige Notstromversorgung. Die 3,68-kW-Ausführung stellt im netzunabhängigen Betrieb eine maximale Ausgangsleistung von 3.680 VA bereit. Damit können innerhalb einer entsprechend geplanten Anlagenkonfiguration geeignete Verbraucher auch bei einem Ausfall des öffentlichen Stromnetzes weiter versorgt werden.
Der im Set enthaltene EcoFlow Smart Meter 120 A erfasst die Energieflüsse am Netzanschlusspunkt. Der Strommessbereich reicht über die zugehörigen Stromwandler bis 120 A. Dadurch kann das EcoFlow Energiemanagement zwischen PV-Erzeugung, Verbrauch, Netzbezug und Einspeisung unterscheiden und die Energieflüsse innerhalb des Systems entsprechend steuern.
Für die Systemkommunikation unterstützt der PowerOcean P1 unter anderem RS485, CAN, WLAN, Bluetooth, WAN und 4G. Der Smart Meter verfügt zusätzlich über WLAN und Bluetooth. Die Energieerzeugung, Batteriespeicherung und der Verbrauch können damit innerhalb der EcoFlow Systemumgebung überwacht und verwaltet werden.
Mit der Schutzart IP65 ist der Hybrid-Wechselrichter gegen Staub und Strahlwasser geschützt. Die Kühlung erfolgt über natürliche Konvektion. Zu den integrierten elektrischen Schutzfunktionen gehören unter anderem Isolationsüberwachung, Schutz vor Inselbildung, PV-Verpolungsschutz sowie AC-Überstrom-, Kurzschluss- und Überspannungsschutz.
Technische Highlights des EcoFlow PowerOcean P1 3,68 kW
| Merkmal |
Beschreibung |
| Hersteller |
EcoFlow |
| Serie |
PowerOcean P1 |
| Modell |
EF HD-P1-3.68K-S1 |
| Produkttyp |
Hybrid-Wechselrichter |
| Phasen |
1-phasig |
| AC-Nennleistung |
3.680 W |
| AC-Nennscheinleistung |
3.680 VA |
| Nennausgangsspannung |
220 / 230 / 240 V |
| Nennausgangsstrom |
16 A |
| Max. Ausgangsstrom |
18,4 A |
| Netzanbindung |
L + N + PE |
| Netzfrequenz |
50 / 60 Hz |
| Max. PV-Leistung |
9.680 W |
| Max. PV-Eingangsspannung |
600 V |
| MPPT-Spannungsbereich |
90 bis 520 V |
| Anzahl MPP-Tracker |
2 |
| Max. Eingangsstrom je MPPT |
18 A bei einzelnem PV-Eingang / 16 A bei doppeltem PV-Eingang |
| Max. Kurzschlussstrom je MPPT |
20 A |
| Batterie-Nennspannung |
790 V |
| Max. Batteriespannung |
800 V |
| Max. Batteriestrom |
7,6 A |
| Notstromleistung |
3.680 VA |
| Notstrom-Nennausgangsstrom |
16 A |
| Max. Notstrom-Ausgangsstrom |
19,7 A |
| Max. Wirkungsgrad |
> 96,5 % |
| Europäischer Wirkungsgrad |
> 96 % |
| Schutzart |
IP65 |
| Kühlung |
Natürliche Konvektion |
| Kommunikation |
RS485, CAN, WLAN, Bluetooth, WAN, 4G |
| Smart Meter |
EcoFlow Smart Meter 120 A enthalten |
| Smart-Meter-Messbereich |
0 bis 120 A über Stromwandler |
| Smart-Meter-Konnektivität |
WLAN / Bluetooth |
Häufig gestellte Fragen zum EcoFlow PowerOcean P1 3,68 kW
Welche Leistung besitzt der EcoFlow PowerOcean P1 3,68 kW?
Der einphasige Hybrid-Wechselrichter besitzt eine AC-Nennleistung von 3,68 kW beziehungsweise eine Nennscheinleistung von 3,68 kVA. Der Nennausgangsstrom beträgt 16 A.
Wie groß darf die angeschlossene PV-Leistung sein?
Für den EF HD-P1-3.68K-S1 wird eine maximale PV-Leistung von 9,68 kW angegeben. Zwei unabhängige MPP-Tracker ermöglichen die Einbindung unterschiedlicher PV-Strings.
Ist ein Smart Meter im Lieferumfang enthalten?
Ja. Diese Set-Ausführung enthält einen EcoFlow Smart Meter mit einem Strommessbereich von bis zu 120 A über die zugehörigen Stromwandler.
Wofür wird der 120-A-Smart-Meter benötigt?
