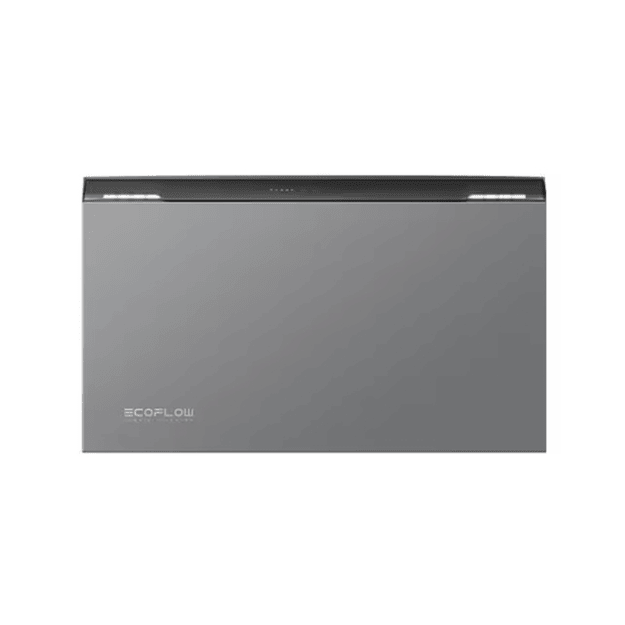

EcoFlow OCEAN 2 12 kW 3-phasiger Hybrid-Wechselrichter
Der EcoFlow OCEAN 2 12 kW ist ein dreiphasiger Hybrid-Wechselrichter der neuen OCEAN-2-Generation für Photovoltaikanlagen mit Batteriespeicher. Mit einer Nennleistung von 12 kW verbindet das System PV-Stromerzeugung, Batteriespeicherung, Netzbetrieb und Backup-Versorgung innerhalb einer gemeinsamen Energieplattform.
Auf der PV-Seite verfügt der OCEAN 2 über drei unabhängige MPP-Tracker mit jeweils einem PV-String. Bei der 12-kW-Ausführung beträgt die maximale gesamte PV-Eingangsleistung 24 kW. Pro MPP-Tracker können bis zu 8 kW Eingangsleistung verarbeitet werden. Damit eignet sich der Hybrid-Wechselrichter auch für Anlagen mit unterschiedlichen Dachausrichtungen oder abweichenden Einstrahlungsbedingungen.
Die maximale PV-Eingangsspannung beträgt 1.000 V. Der PV-Betriebsspannungsbereich reicht von 50 bis 1.000 V, während der MPPT-Spannungsbereich bei Nennleistung zwischen 500 und 850 V liegt. Die MPPT-Anlaufspannung beträgt 120 V.
Für die Speicheranbindung arbeitet der OCEAN 2 mit einer Hochvolt-Batterieschnittstelle. Die Batterie-Nennspannung beträgt 800 V, der zulässige Spannungsbereich liegt zwischen 720 und 960 V. An einem Wechselrichter können innerhalb der vorgesehenen Systemkonfiguration bis zu 12 OCEAN 2 Batteriemodule eingebunden werden.
Ein besonderer Schwerpunkt der OCEAN-2-Serie liegt auf der Backup-Versorgung. Die 12-kW-Ausführung stellt auch im netzunabhängigen Betrieb eine nominale Ausgangsleistung von 12 kW bereit. Unter den dafür vorgesehenen Betriebsbedingungen unterstützt das System eine unterbrechungsfreie Umschaltung zwischen Netz- und Backup-Betrieb.
Auch größere Anlagen lassen sich mit OCEAN 2 aufbauen. Im netzgekoppelten Betrieb können bis zu fünf Wechselrichter kaskadiert werden. Für den netzunabhängigen Betrieb unterstützt das System bis zu zwei kaskadierte Wechselrichter. Damit kann die Systemarchitektur an einen höheren Leistungs- und Speicherbedarf angepasst werden.
Für die Kommunikation stehen RS485, CAN, WLAN, Bluetooth und WAN zur Verfügung. Über die EcoFlow App können Energieflüsse, PV-Erzeugung, Batteriespeicher und weitere Systemdaten überwacht und gesteuert werden. Die Schutzart IP66 ermöglicht eine Installation im Innen- oder geeigneten Außenbereich.
Technische Highlights des EcoFlow OCEAN 2 12 kW
| Merkmal |
Beschreibung |
| Hersteller |
EcoFlow |
| Serie |
OCEAN 2 |
| Modellfamilie |
EF HD-P3-12K0-S2 / EF HD-P3-12K0-S2F |
| Produkttyp |
Hybrid-Wechselrichter |
| Phasen |
3-phasig |
| Nennleistung |
12.000 W |
| Max. Scheinleistung |
13.200 VA |
| Netzspannung |
380 / 400 V L-L, 220 / 230 V L-N |
| Netzanschluss |
3L + N + PE |
| Netzfrequenz |
50 / 60 Hz |
| Nennstrom bei 230 V |
17,4 A |
| Max. Ausgangsstrom |
21,4 A |
| Max. PV-Eingangsleistung |
24.000 W |
| Anzahl MPP-Tracker |
3 |
| Strings je MPPT |
1 |
| Max. Eingangsleistung je MPPT |
8.000 W |
| Max. Eingangsstrom je MPPT |
16 A |
| Max. Kurzschlussstrom je MPPT |
20 A |
| Max. PV-Eingangsspannung |
1.000 V |
| PV-Betriebsspannungsbereich |
50 bis 1.000 V |
| MPPT-Bereich bei Nennleistung |
500 bis 850 V |
| MPPT-Anlaufspannung |
120 V |
| Batterie-Nennspannung |
800 V |
| Batteriespannungsbereich |
720 bis 960 V |
| Batteriekapazität |
Bis zu 12 OCEAN 2 Batteriemodule |
| Batteriekommunikation |
CAN |
| Backup-Nennleistung |
12.000 W |
| Max. Wirkungsgrad |
97,8 % |
| Kaskadierung netzgekoppelt |
Bis zu 5 Wechselrichter |
| Kaskadierung netzunabhängig |
Bis zu 2 Wechselrichter |
| Kommunikation |
RS485, CAN, WLAN, Bluetooth, WAN |
| Bedienung |
LED / EcoFlow App |
| Betriebstemperatur |
-20 bis +60 °C |
| Max. Betriebshöhe |
3.000 m, Leistungsreduzierung oberhalb 2.000 m |
| Schutzart |
IP66 |
| Abmessungen (B × T × H) |
680 × 203 × 406,5 mm |
| Gewicht |
Ca. 36,5 kg |
| Montage |
Wand- oder Bodenmontage |
Häufig gestellte Fragen zum EcoFlow OCEAN 2 12 kW
Welche PV-Leistung unterstützt der OCEAN 2 12 kW?
Die 12-kW-Ausführung unterstützt eine maximale gesamte PV-Eingangsleistung von 24 kW. Dafür stehen drei unabhängige MPP-Tracker mit jeweils einem PV-String und bis zu 8 kW Eingangsleistung zur Verfügung.
Wie viele MPP-Tracker besitzt der EcoFlow OCEAN 2?
