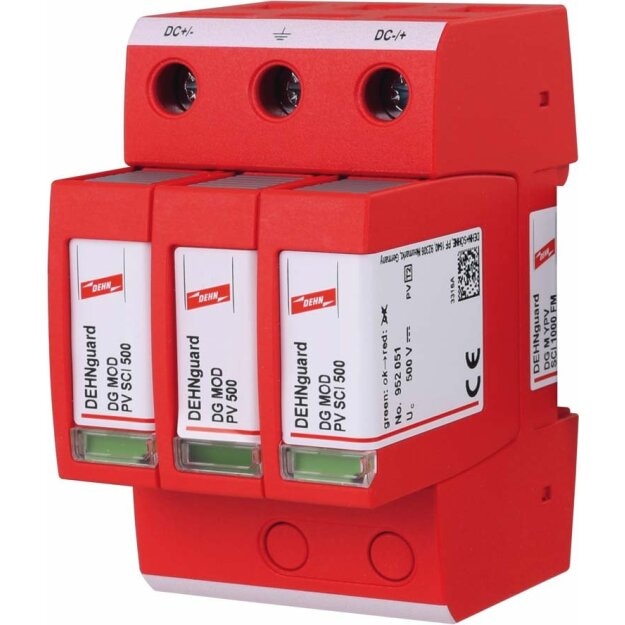

Dehn 952515 Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV-Anlagen bis 1000V DC DG M YPV SCI 1000 FM

Dehn 952515 Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV-Anlagen bis 1000V DC DG M YPV SCI 1000 FM

Artikelnummer: 952515 Dehn+Soehne-952515_4013364126435
Hersteller: Dehn
EAN: 4013364126435

UVP: 465,41 €

230,14 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNguard M YPV SCI 1000 FM Überspannungsableiter Typ 2 für PV-Anlagen

Der DEHNguard M YPV SCI 1000 FM 952515 ist ein mehrpoliger, modularer Überspannungsableiter Typ 2 für Photovoltaik-Anlagen bis 1000 V DC. Die verdrahtungsfertige Kompletteinheit besteht aus einem Basisteil und gesteckten Schutzmodulen. Eine dreistufige Gleichspannungs-Schaltvorrichtung nach dem patentierten SCI-Prinzip sowie die fehlerresistente Y-Schaltung unterstützen einen zuverlässigen Überspannungsschutz im PV-Generatorkreis. Zusätzlich verfügt die FM-Ausführung über einen potentialfreien Wechsler-Fernmeldekontakt für eine Überwachungseinrichtung.

PV-Überspannungsableiter Typ 2: SPD Typ 2 / Class II nach EN 61643-31 und IEC 61643-31
Für PV-Anlagen bis 1000 V: maximale PV-Spannung U_CPV von 1000 V
Patentiertes SCI-Prinzip: kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul
Fehlerresistente Y-Schaltung: reduziert das Risiko einer Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis
12,5 kA Nennableitstoßstrom: Nennableitstoßstrom I_n bei einer Impulsform von 8/20 µs
25 kA maximaler Ableitstoßstrom: hohe Ableitfähigkeit bei transienten Überspannungen
Schutzpegel ≤ 4 kV: definierter Überspannungsschutz für den PV-Generatorstromkreis
Potentialfreier Fernmeldekontakt: Wechslerkontakt zur Einbindung in eine externe Überwachungseinrichtung

Der DEHNguard M YPV SCI 1000 FM ist für den Einsatz in Photovoltaik-Systemen gemäß IEC 60364-7-712 vorgesehen. Die modulare Bauweise ermöglicht den Einsatz einer verdrahtungsfertigen Einheit aus Basisteil und gesteckten Schutzmodulen. Die Kurzschlussfestigkeit des Überspannungsableiters beträgt 10 kA.

Herstellertyp	DG M YPV SCI 1000 FM
Artikelnummer	952515
SPD-Klasse	Typ 2 / Class II
Anwendung	Photovoltaik-Anlagen
Max. PV-Spannung U_CPV	1000 V
Kurzschlussfestigkeit I_SCPV	10 kA
Nennableitstoßstrom (8/20 µs)	12,5 kA
Max. Ableitstoßstrom (8/20 µs)	25 kA
Schutzpegel U_P	≤ 4 kV
Schutzschaltung	Fehlerresistente Y-Schaltung mit SCI-Prinzip
Fernmeldekontakt	Potentialfrei, Wechsler
Zulassungen	KEMA, UL, CSA

Weitere Informationen

Schutzart:	IP20
