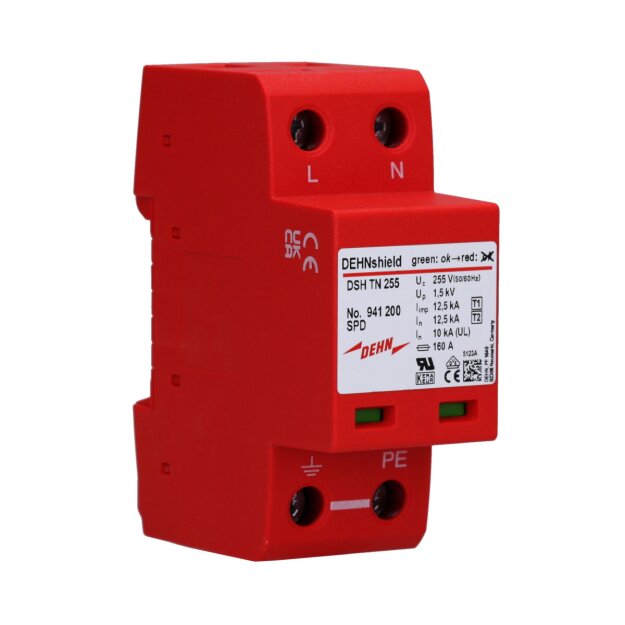

Dehn 941200 Anwendungsopt. Kombi-Ableiter DEHNshield Typ 1+2 für einphasige TN-Systeme DSH TN 255

Dehn 941200 Anwendungsopt. Kombi-Ableiter DEHNshield Typ 1+2 für einphasige TN-Systeme DSH TN 255

Artikelnummer: 941200 Dehn+Soehne-941200_4013364138209
Hersteller: Dehn
EAN: 4013364138209

UVP: 517,41 €

183,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNshield TN 255 Kombi-Ableiter Typ 1 + Typ 2 für einphasige TN-Systeme

Der DEHNshield TN 255 941200 ist ein anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 für einphasige TN-Systeme. Der funkenstreckenbasierte Blitzstrom- und Überspannungsableiter schützt kompakte Niederspannungs-Verbraucheranlagen vor transienten Überspannungen und den Auswirkungen direkter Blitzeinschläge. Die kompakte Bauweise ermöglicht einen Blitzschutzpotentialausgleich einschließlich Überspannungs- und Endgeräteschutz.

Kombi-Ableiter Typ 1 + Typ 2: Blitzstrom- und Überspannungsschutz nach EN 61643-11 und IEC 61643-11
Für einphasige TN-Systeme: anschlussfertige Ausführung für entsprechende Niederspannungsanlagen
25 kA Gesamt-Blitzstoßstrom: Gesamt-Blitzstoßstrom I_total bei einer Impulsform von 10/350 µs
12,5 kA Blitzstoßstrom: Blitzstoßstrom I_imp je Schutzpfad L beziehungsweise N-PE
Schutzpegel ≤ 1,5 kV: Schutzpegel L-PE und N-PE jeweils maximal 1,5 kV
255 V höchste Dauerspannung: ausgelegt für Wechselspannungsnetze mit 50/60 Hz
Platzsparende Funkenstreckentechnologie: kompakte Ausführung mit nur 1 TE pro Pol
Funktions- und Defektanzeige: grün-rote Markierung im Sichtfenster zur optischen Zustandskontrolle

Der DEHNshield TN 255 erfüllt die Mindestanforderungen an das Blitzstromableitvermögen nach VDE 0100-534 und erreicht ein Folgestromlöschvermögen von 25 kA_eff. Der Kombi-Ableiter kann nach dem Blitz-Schutzzonen-Konzept an der Schnittstelle 0_A–2 eingesetzt werden. Der maximal zulässige netzseitige Überstromschutz beträgt 160 A gG.

Herstellertyp	DSH TN 255
Artikelnummer	941200
SPD-Klasse	Typ 1 + Typ 2 / Class I + Class II
Netzsystem	Einphasiges TN-System
Nennspannung AC	230 V, 50/60 Hz
Höchste Dauerspannung AC	255 V, 50/60 Hz
Gesamt-Blitzstoßstrom (10/350 µs)	25 kA
Blitzstoßstrom L / N-PE (10/350 µs)	12,5 kA
Schutzpegel L-PE / N-PE	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschvermögen	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

Weitere Informationen

Schutzart:	IP20
Polzahl:	2
