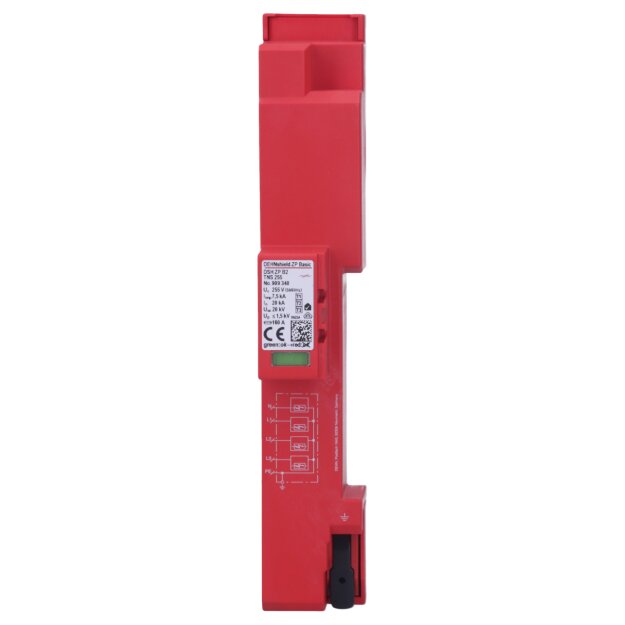

Dehn 909340 Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 für TN-S-Systeme

Dehn 909340 Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 für TN-S-Systeme

Artikelnummer: 909340 Dehn-909340_4013364424876
Hersteller: Dehn
EAN: 4013364424876

UVP: 595,00 €

197,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNshield ZP B2 TNS 255 Kombi-Ableiter Typ 1 + Typ 2 + Typ 3

Der DEHNshield ZP B2 TNS 255 909340 ist ein Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 für TN-S-Systeme. Der Blitzstrom- und Überspannungsableiter ist für den Einsatz im Hauptstromversorgungssystem von Wohngebäuden ohne äußeren Blitzschutz ausgelegt und eignet sich auch bei Freileitungseinspeisung. Die Ausführung in 4+0-Schaltung schützt Niederspannungs-Verbraucheranlagen vor Überspannungen und den Auswirkungen direkter Blitzeinschläge.

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3: kombinierter Blitzstrom- und Überspannungsschutz nach EN 61643-11 und IEC 61643-11
Für TN-S-Systeme: Einsatz im Hauptstromversorgungssystem in 4+0-Schaltung
30 kA Gesamt-Blitzstoßstrom: Gesamt-Blitzstoßstrom I_total bei einer Impulsform von 10/350 µs
7,5 kA Blitzstoßstrom je Schutzpfad: Blitzstoßstrom I_imp für L und N-PE bei 10/350 µs
Schutzpegel ≤ 1,5 kV: Schutzpegel L-PE und N-PE jeweils maximal 1,5 kV
255 V höchste Dauerspannung: ausgelegt für Wechselspannungsnetze mit 50/60 Hz
Für Wohngebäude ohne äußeren Blitzschutz: auch bei Freileitungseinspeisung einsetzbar
Werkzeuglose Montage: Click + Power-Anschlusstechnik für die Sammelschienenkontaktierung

Der DEHNshield ZP B2 TNS 255 nutzt eine RAC-Funkenstreckentechnologie und verbindet Blitzstromableitung, Überspannungsschutz und Endgeräteschutz in einem kompakten Kombi-Ableiter. Die Funktionsüberwachung kontrolliert die Schutzpfade, während eine grün-rote Markierung im Sichtfenster den Gerätezustand anzeigt. Der maximal zulässige netzseitige Überstromschutz beträgt 160 A gG.

Herstellertyp	DSH ZP B2 TNS 255
Artikelnummer	909340
SPD-Klasse	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Netzsystem	TN-S
Schaltung	4+0
Höchste Dauerspannung AC	255 V, 50/60 Hz
Gesamt-Blitzstoßstrom (10/350 µs)	30 kA
Blitzstoßstrom L / N-PE (10/350 µs)	7,5 kA
Schutzpegel N-PE	≤ 1,5 kV
Schutzpegel L-PE	≤ 1,5 kV
Leerlaufspannung Hybridgenerator	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassung	VDE

Weitere Informationen

Schutzart:	IP30
Polzahl:	4
