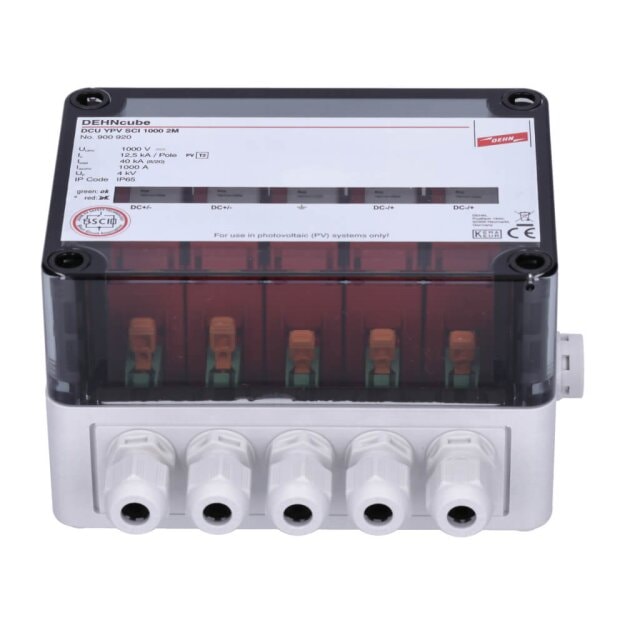

Dehn 900920 Überspannungsableiter Typ 2 DEHNcube im Gehäuse IP65 für PV-Anlagen 2MPP b. 1000V DC DCU YPV SCI 1000 2M

Dehn 900920 Überspannungsableiter Typ 2 DEHNcube im Gehäuse IP65 für PV-Anlagen 2MPP b. 1000V DC DCU YPV SCI 1000 2M

Artikelnummer: 900920 Dehn+Soehne-900920_4013364155053
Hersteller: Dehn
EAN: 4013364155053

UVP: 605,95 €

155,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNcube YPV SCI 1000 2M Überspannungsableiter Typ 2 für PV-Anlagen

Der DEHNcube YPV SCI 1000 2M 900920 ist ein vierpoliger Überspannungsableiter Typ 2 für Photovoltaik-Anlagen bis 1000 V DC. Die anschlussfertige Ausführung in Schutzart IP65 ist für den Schutz von zwei MPP-Eingängen eines PV-Wechselrichters vorgesehen. Durch die integrierte dreistufige Gleichspannungs-Schaltvorrichtung mit patentiertem SCI-Prinzip verbindet der DEHNcube eine kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung in jedem Schutzpfad.

PV-Überspannungsableiter Typ 2: geprüft nach EN 61643-31 und IEC 61643-31
Für zwei MPP-Eingänge: vierpolige Ausführung zum Schutz von zwei MPP-Eingängen eines PV-Wechselrichters
Für PV-Anlagen bis 1000 V: maximale PV-Spannung U_CPV von 1000 V
Patentiertes SCI-Prinzip: kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung in jedem Schutzpfad
12,5 kA Nennableitstoßstrom: Nennableitstoßstrom I_n bei einer Impulsform von 8/20 µs
25 kA maximaler Ableitstoßstrom: hohe Ableitfähigkeit bei transienten Überspannungen
Schutzpegel ≤ 4 kV: definierter Überspannungsschutz für den PV-Generatorstromkreis
Schutzart IP65: anschlussfertiger Überspannungsschutz ohne zusätzlichen Platzbedarf in einem Verteilergehäuse

Der DEHNcube YPV SCI 1000 2M ermöglicht eine kompakte Umsetzung des Überspannungsschutzes direkt im Bereich der Photovoltaik-Anlage. Federzugklemmen ermöglichen einen schnellen und werkzeuglosen Anschluss. Der Überspannungsableiter ist für den Einsatz in PV-Systemen gemäß IEC 60364-7-712 vorgesehen.

Herstellertyp	DCU YPV SCI 1000 2M
Artikelnummer	900920
SPD-Klasse	Typ 2 / Class II
Ausführung	Vierpolig
MPP-Eingänge	2
Max. PV-Spannung U_CPV	1000 V
Kurzschlussfestigkeit I_SCPV	1 kA
Nennableitstoßstrom (8/20 µs)	12,5 kA
Max. Ableitstoßstrom (8/20 µs)	25 kA
Schutzpegel U_P	≤ 4 kV
Schutzart	IP65
Anschlusstechnik	Federzugklemmen
